Назначение

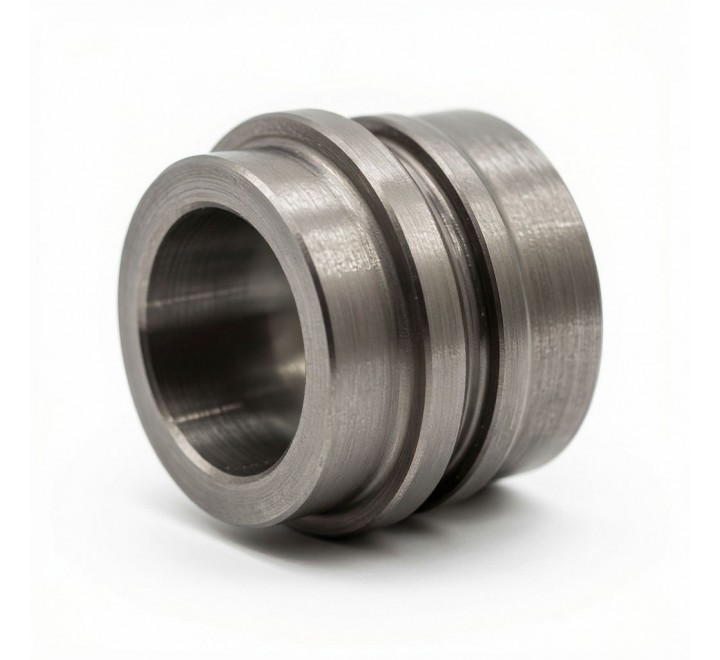

Ответственный элемент уплотнительного узла центробежного насоса СЭ 1250-140-11 высокой производительности, обеспечивающий направление, фиксацию и защиту сальникового уплотнения вала. Предназначена для предотвращения осевых и радиальных смещений сальника, защиты вала от абразивного износа в зоне уплотнения, обеспечения герметичности выхода вала из корпуса насоса и создания условий для эффективной работы набивки или механического уплотнения.

Принцип работы
Втулка устанавливается в посадочное место сальниковой камеры насоса или на вал в зоне уплотнения и работает в паре с уплотнительными элементами (набивкой, кольцами, пружинами). При вращении вала втулка воспринимает боковые нагрузки от уплотнения, предотвращая прямой контакт сальника с корпусом или основным валом и снижая износ сопрягаемых деталей. Гладкая внутренняя поверхность, точные допуски и материал исполнения из серого чугуна СЧ20 обеспечивают стабильное положение уплотнения, минимизацию утечек рабочей среды и длительный ресурс узла.

Технические характеристики

Параметр	819.01.110.36	819.01.112.00
Номер чертежа	819.01.110.36	819.01.112.00
Материал исполнения	Серый чугун СЧ20	Серый чугун СЧ20
Масса, кг	7,30	18,50
Рабочая температура	от –40 °C до +80 °C	от –40 °C до +80 °C
Твердость	HB 90–110	HB 90–110
Шероховатость внутренней поверхности	Ra ≤ 1,6 мкм	Ra ≤ 1,6 мкм
Тип соединения с корпусом/валом	Прессовая посадка / резьбовое соединение	Прессовая посадка / фланцевое крепление
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры

Значительная разница в массе обусловлена конструктивным назначением и областью установки:

Втулка 819.01.110.36 (СЧ20, 7,30 кг):
Цилиндрическая втулка средней массы для установки в корпусе сальниковой камеры или на вал в зоне уплотнения. Ориентировочные параметры: внутренний диаметр 70–95 мм, наружный диаметр 100–130 мм, общая длина 80–110 мм. Предназначена для направления сальниковой набивки и защиты вала от абразивного износа в узлах с умеренными нагрузками.

Втулка 819.01.112.00 (СЧ20, 18,50 кг):
Усиленная втулка повышенной массы с фланцем или развитым посадочным буртом для фиксации в корпусе. Ориентировочные параметры: внутренний диаметр 90–120 мм, наружный диаметр 130–170 мм, общая длина 110–150 мм. Применяется в сальниковых узлах повышенной ответственности, в зонах с высокими давлениями или для насосов с увеличенным диаметром вала.

Точные геометрические параметры, допуски на посадочные поверхности, конфигурация уплотнительных канавок, размеры крепёжных отверстий и буртов строго определяются указанными чертежами. При подборе обязательно указывать номер чертежа и позиционное назначение в уплотнительном узле.

Конструктивное использование и монтаж

Втулка сальника устанавливается в корпус насоса СЭ 1250-140-11 со стороны выхода вала или на вал в зоне уплотнения. Фиксируется прессовой посадкой, резьбовой втулкой, стопорным кольцом или фланцевым соединением в зависимости от исполнения. Работает в едином узле с сальниковой набивкой или механическим уплотнением, предотвращая смещение уплотнительных элементов и защищая вал от износа.

Требования к монтажу:

Обязательная очистка посадочного места от загрязнений, окалины, заусенцев и следов коррозии;
Контроль диаметра, шероховатости (Ra ≤ 1,6 мкм) и геометрии посадочной поверхности;
Аккуратная установка без перекосов с использованием оправки или гидравлического пресса; для втулки 819.01.112.00 рекомендуется применение грузоподъёмных механизмов из-за значительной массы;
Запрещается прилагать ударные нагрузки при монтаже во избежание повреждения чугуна;
Перед установкой сальника нанести тонкий слой совместимой смазки на рабочую поверхность втулки;
После сборки проверить свободный ход вала и отсутствие повышенного трения в зоне уплотнения;
Контроль радиального зазора между втулкой и валом согласно паспорту насоса.

Область применения

Детали предназначены для эксплуатации в составе центробежных насосов серии СЭ 1250-140-11 на промышленных объектах повышенной мощности:

системы водоснабжения и водоотведения большой производительности;
тепловые и атомные электростанции (основные циркуляционные, сетевые и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
металлургическое, машиностроительное и горнодобывающее производство;
магистральные насосные станции, мелиорация и ирригационные системы;
промышленные объекты с высокими требованиями к надёжности оборудования.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания и контроля состояния уплотнительного узла.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: абразивные загрязнения в перекачиваемой среде, коррозия, нарушение соосности вала, перегрев узла, механические удары при монтаже, кавитационные воздействия, работа с загрязнённой средой
Признаки критического износа: увеличение радиального зазора, подтекание рабочей среды через сальник, повышенная вибрация в зоне уплотнения, характерный скрип или заедание при вращении вала, видимые дефекты посадочных поверхностей (выработка, трещины, сколы, коррозионные язвы)
Рекомендация: при замене втулки целесообразно проводить диагностику состояния вала, сальникового уплотнения, посадочного места корпуса и уплотнительных колец; поверхность вала в зоне контакта должна иметь шероховатость не хуже Ra 0,8 мкм; при работе с абразивными средами рекомендуется периодический контроль износа и своевременная замена уплотнительных элементов
