Назначение

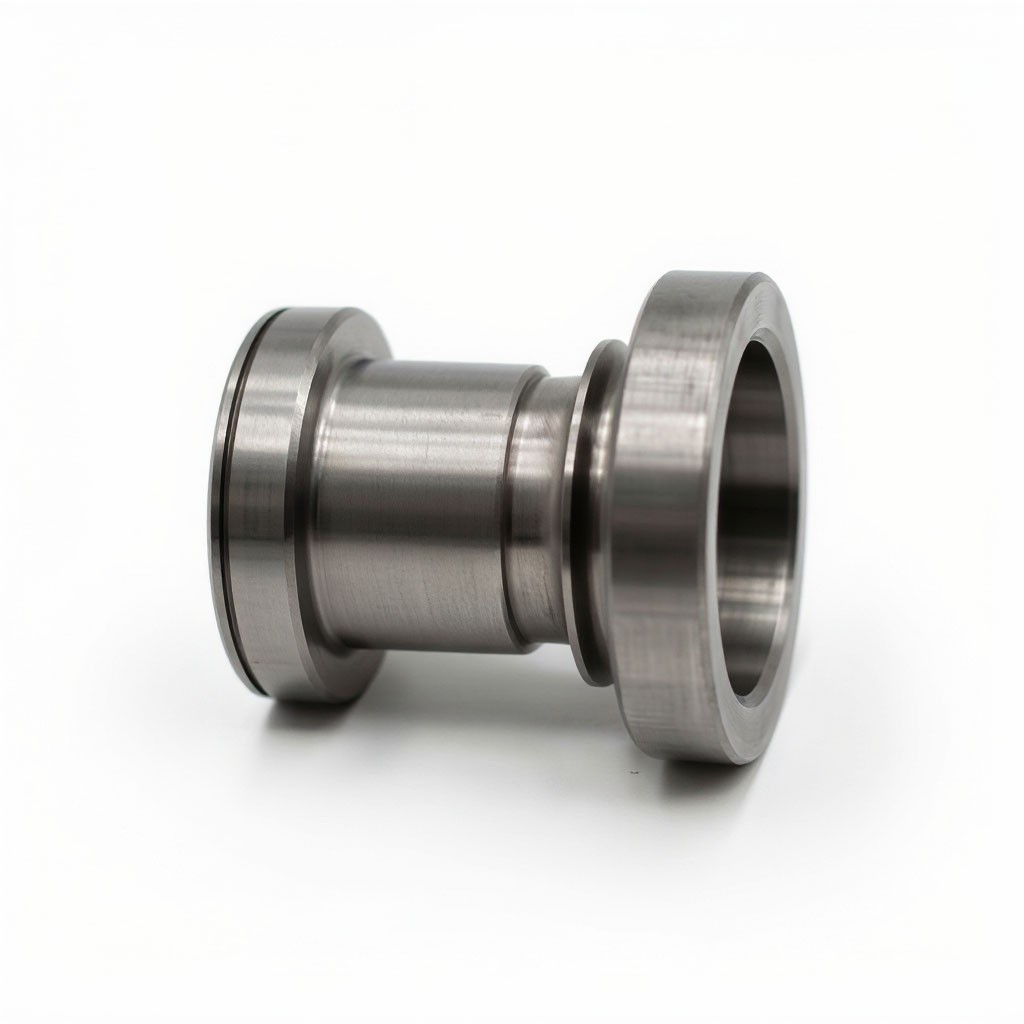

Ответственный элемент конструкции центробежного насоса СЭ 1250-140-11 высокой производительности. Указанные чертежи соответствуют втулкам различного функционального назначения и массогабаритных характеристик: тяжёлая несущая/роторная втулка (819.01.140.08), стандартная защитная/сальниковая втулка (819.01.140.09) и лёгкая направляющая/уплотнительная втулка (819.01.140.22). Предназначены для защиты вала, формирования рабочих зазоров, направления уплотнительных элементов, распределения осевых и радиальных нагрузок и обеспечения стабильной гидравлической характеристики роторной группы.

Принцип работы
В зависимости от исполнения, втулки работают в разных узлах насоса. Втулка из легированной стали 40Х воспринимает основные механические нагрузки, обеспечивает жёсткость роторной сборки, точную центровку рабочих колёс и минимальные деформации при высоких оборотах. Втулки из серого чугуна СЧ20 и СЧ15 функционируют в уплотнительных и направляющих зонах, обеспечивая приработку, снижение коэффициента трения, стабилизацию гидравлических зазоров и защиту вала от абразивного износа. Высокое внутреннее демпфирование чугуна снижает вибрационные нагрузки на ротор.

Технические характеристики

Параметр	819.01.140.08	819.01.140.09	819.01.140.22
Номер чертежа	819.01.140.08	819.01.140.09	819.01.140.22
Материал исполнения	Сталь 40Х (легированная хромом)	Серый чугун СЧ20	Серый чугун СЧ15
Масса, кг	112,00	1,93	0,98
Рабочая температура	от –40 °C до +100 °C	от –40 °C до +80 °C	от –40 °C до +80 °C
Твёрдость	HB 200–230 / HRC 40–48 (после ТО)	HB 90–110	HB 85–105
Шероховатость рабочей поверхности	Ra ≤ 0,8 мкм	Ra ≤ 1,6 мкм	Ra ≤ 1,6–3,2 мкм
Тип соединения	Посадка с натягом / шпоночное / резьбовое	Посадка с натягом / стопорные элементы	Посадка с натягом / направляющее
Совместимые среды	Вода, технические жидкости, среды с абразивом	Вода, технические жидкости	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры

Точные геометрические параметры строго определяются указанными чертежами. Значительная разница в массе обусловлена конструктивным назначением и областью установки:

819.01.140.08 (Сталь 40Х, 112,00 кг): Тяжёлая несущая втулка, вероятно, межступенчатая или основная роторная. Ориентировочные параметры: внутренний диаметр 100–140 мм, наружный диаметр 160–220 мм, общая длина 600–900 мм. Предназначена для передачи крутящего момента, центровки рабочих колёс и восприятия осевых нагрузок.
819.01.140.09 (СЧ20, 1,93 кг): Стандартная защитная/сальниковая втулка. Ориентировочные параметры: внутренний диаметр 60–85 мм, наружный диаметр 85–110 мм, длина 45–65 мм. Применяется в зоне уплотнений для защиты вала от износа набивкой или торцевым уплотнением.
819.01.140.22 (СЧ15, 0,98 кг): Лёгкая направляющая/уплотнительная втулка. Ориентировочные параметры: внутренний диаметр 45–70 мм, наружный диаметр 65–90 мм, длина 35–55 мм. Используется в направляющих узлах, дистанционных или промежуточных позициях с умеренными нагрузками.

При подборе обязательно указывать номер чертежа, материал и позиционное назначение в сборочной ведомости насоса.

Конструктивное использование и монтаж

Втулки устанавливаются на вал насоса СЭ 1250-140-11 или в посадочные места корпуса/ротора в зависимости от функционального назначения. Фиксация обеспечивается посадкой с натягом, шпонками, стопорными кольцами или резьбовыми втулками.

Требования к монтажу:

Для втулки 819.01.140.08: обязательное использование грузоподъёмных механизмов, контроль соосности с помощью индикаторных стоек, нагрев втулки до 120–160 °С или охлаждение вала для обеспечения равномерной посадки без ударов;
Для чугунных втулок (819.01.140.09, 819.01.140.22): аккуратная запрессовка с использованием полимерных или мягких металлических оправок, исключающих сколы и микротрещины в материале;
Тщательная очистка всех посадочных поверхностей от консервационной смазки, окалины, заусенцев и продуктов коррозии;
Контроль шероховатости вала в зоне установки (Ra ≤ 0,8 мкм для стальных втулок, Ra ≤ 1,6 мкм для чугунных);
Нанесение тонкого слоя совместимой смазки на рабочие поверхности перед сборкой уплотнительных элементов;
После установки обязательна проверка свободного вращения ротора, отсутствие заеданий, биений и повышенного трения;
Запрещается применять ударные методы монтажа во избежание деформации точных поверхностей или разрушения чугуна.

Область применения

Детали предназначены для эксплуатации в составе центробежных насосов серии СЭ 1250-140-11 на промышленных объектах повышенной мощности:

системы водоснабжения и водоотведения большой производительности;
тепловые и атомные электростанции (сетевые, циркуляционные и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
металлургическое, машиностроительное и горнодобывающее производство;
магистральные насосные станции, мелиорация и ирригационные системы;
промышленные объекты с высокими требованиями к надёжности и непрерывности работы.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс:
- 819.01.140.08: 10–15 лет или 20 000–30 000 моточасов
- 819.01.140.09 / 819.01.140.22: 5–8 лет или 12 000–20 000 моточасов
Факторы снижения ресурса: работа без подачи жидкости (сухой ход), кавитация, абразивные примеси в перекачиваемой среде, нарушение соосности вала, перегрев узла, вибрационные нагрузки сверх допустимых, химическая деградация материала, неправильный монтаж
Признаки критического износа: увеличение радиального или осевого зазора, подтекание рабочей среды через сальник, повышенная вибрация в зоне ротора, видимые дефекты рабочих поверхностей (выработка, трещины, сколы, задиры, коррозионные язвы), биение при вращении
Рекомендация: при замене втулок проводить комплексную диагностику состояния вала, посадочных мест, сальникового уплотнения, подшипниковых опор и рабочих колёс; поверхность вала в зоне контакта должна иметь шероховатость не хуже Ra 0,8 мкм; рекомендуется заменять втулки комплектом при капитальном ремонте роторной или уплотнительной группы
