Назначение
Ответственный элемент конструкции многоступенчатого центробежного питательного насоса ПЭ 150-63. Втулка из стали 12Х13 (бесшовная труба) предназначена для защиты вала от коррозионного и эрозионного износа в зоне уплотнений, направления сальниковых или торцевых уплотнений, формирования герметичных рабочих зазоров, а также для обеспечения стабильной работы роторной группы при высоких параметрах питательной воды (давление до 6,3 МПа, температура до +160 °C). Изготовление из трубной заготовки 12Х13 обеспечивает однородность структуры материала, повышенную коррозионную стойкость и оптимальное соотношение прочности и массы.

Принцип работы
Втулка устанавливается на вал насоса в зоне сальникового уплотнения, межступенчатого уплотнения или подшипникового узла. При вращении ротора она воспринимает радиальные нагрузки от уплотнительных элементов, предотвращая прямой контакт подвижных деталей с основным валом. Гладкая цилиндрическая поверхность, точные допуски и материал исполнения из коррозионно-стойкой стали 12Х13 обеспечивают минимальное трение, стабильную работу уплотнительного узла, эффективное отведение тепла и длительный ресурс. Высокая коррозионная стойкость материала предотвращает образование питтинга и эрозии при работе с питательной водой в условиях высоких температур и давлений.

Технические характеристики

Параметр	Значение
Номер чертежа	Н17.004.114.03
Материал исполнения	12Х13 Труб (сталь коррозионно-стойкая мартенситного класса, бесшовная труба)
Масса	2,90 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальное давление	до 6,3–7,0 МПа
Твердость	HB 150–190 (поставка) / до HRC 30–40 после термообработки
Шероховатость рабочей поверхности	Ra ≤ 0,8 мкм
Тип соединения с валом	Посадка с натягом / стопорные элементы
Коррозионная стойкость	Повышенная к питательной воде, конденсату, пароводяным смесям
Совместимые среды	Питательная вода, конденсат, технические жидкости

Габаритные размеры

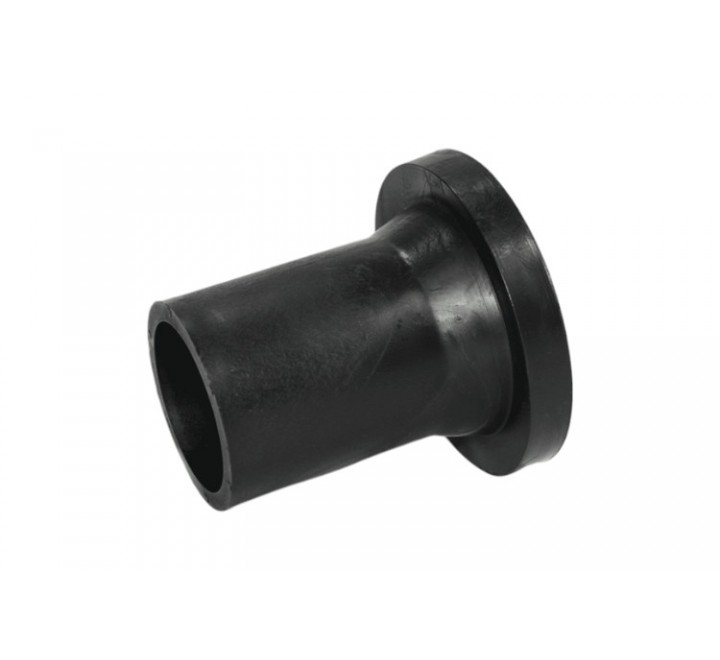

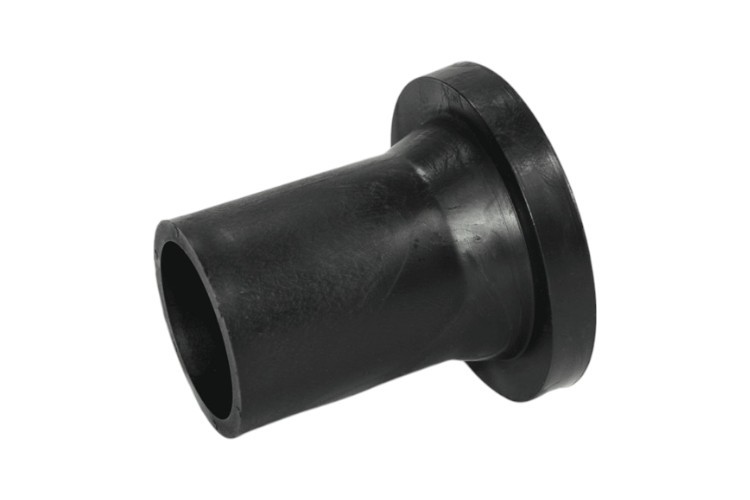

Втулка выполнена в виде цилиндрической детали с посадочным буртом или фланцем. Ориентировочные параметры (с учётом массы 2,90 кг и типоразмера насоса ПЭ 150-63):

Внутренний диаметр: 50–75 мм
Наружный диаметр: 70–95 мм
Общая длина: 60–95 мм
Толщина стенки: 8–15 мм

Точные геометрические параметры, допуски на посадочные поверхности, конфигурация уплотнительных канавок и размеры крепёжных элементов строго определяются чертежом Н17.004.114.03. При подборе детали обязательно указывать номер чертежа и позиционное назначение в сборочной ведомости насоса.

Конструктивное использование и монтаж

Втулка устанавливается на вал насоса ПЭ 150-63 в зоне уплотнительного узла или межступенчатого соединения. Фиксируется посадкой с натягом, стопорным кольцом, резьбовой втулкой или штифтами в зависимости от конструктивного исполнения. Работает в едином узле с сальниковой набивкой, торцевым уплотнением или межступенчатым кольцом.

Требования к монтажу:

Обязательная очистка посадочного места вала от загрязнений, консервационной смазки, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости посадочных поверхностей (отсутствие конусности, эллипсности, рисок); шероховатость вала под втулку не хуже Ra 0,8 мкм;
Для обеспечения посадки с натягом: нагрев втулки до 80–120 °С или охлаждение вала; запрессовка с использованием оправки без ударных нагрузок;
Запрещается прилагать ударные нагрузки при монтаже во избежание деформации тонкостенной трубной заготовки;
Нанесение тонкого слоя совместимой высокотемпературной смазки на рабочие поверхности перед установкой уплотнений;
Контроль соосности и свободного вращения вала после сборки;
После установки проверить радиальный зазор между втулкой и ответной деталью согласно паспорту насоса;
Для питательных насосов обязателен контроль водно-химического режима после монтажа для предотвращения коррозии.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 150-63 на промышленных объектах энергетики с повышенными параметрами:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов высокого давления;
атомные электростанции (АЭС) — во вспомогательных контурах питания с повышенным напором;
котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды при давлении до 6,3 МПа.

Рекомендуется для работы с питательной водой и конденсатом при температуре до +160 °C и давлении до 6,3–7,0 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 12 000–20 000 моточасов
Факторы снижения ресурса: нарушение водно-химического режима (коррозия), абразивные примеси в питательной воде, нарушение соосности вала, перегрев узла, механические повреждения при монтаже, кавитационные воздействия, вибрационные нагрузки сверх допустимых
Признаки критического износа: увеличение радиального зазора, подтекание рабочей среды через сальник, повышенная вибрация в зоне уплотнения, видимые дефекты рабочих поверхностей (питтинг, эрозия, задиры, трещины), характерный скрип или заедание при вращении вала
Рекомендация: при замене втулки проводить диагностику состояния вала, уплотнений, посадочного места корпуса и уплотнительных колец; поверхность вала в зоне контакта должна иметь шероховатость не хуже Ra 0,8 мкм; для питательных насосов рекомендуется одновременная замена уплотнительных элементов комплектом и контроль ВХР после монтажа
