Назначение

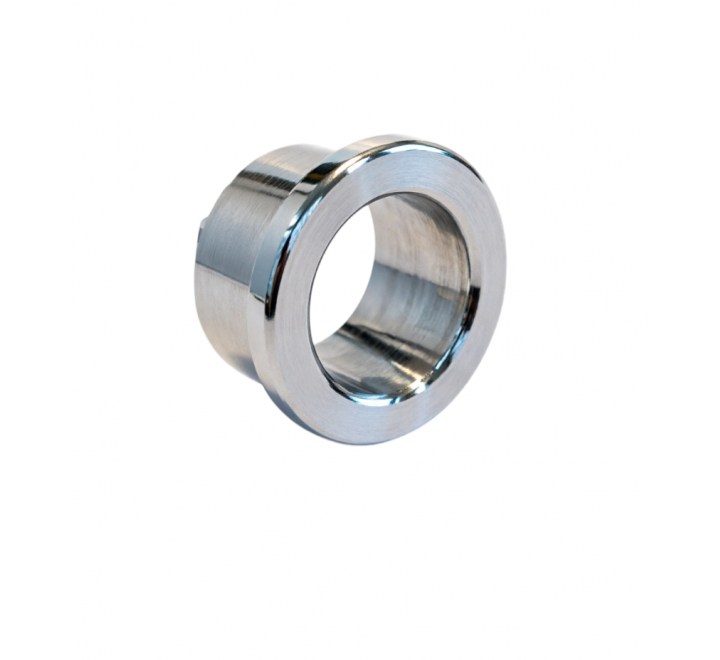

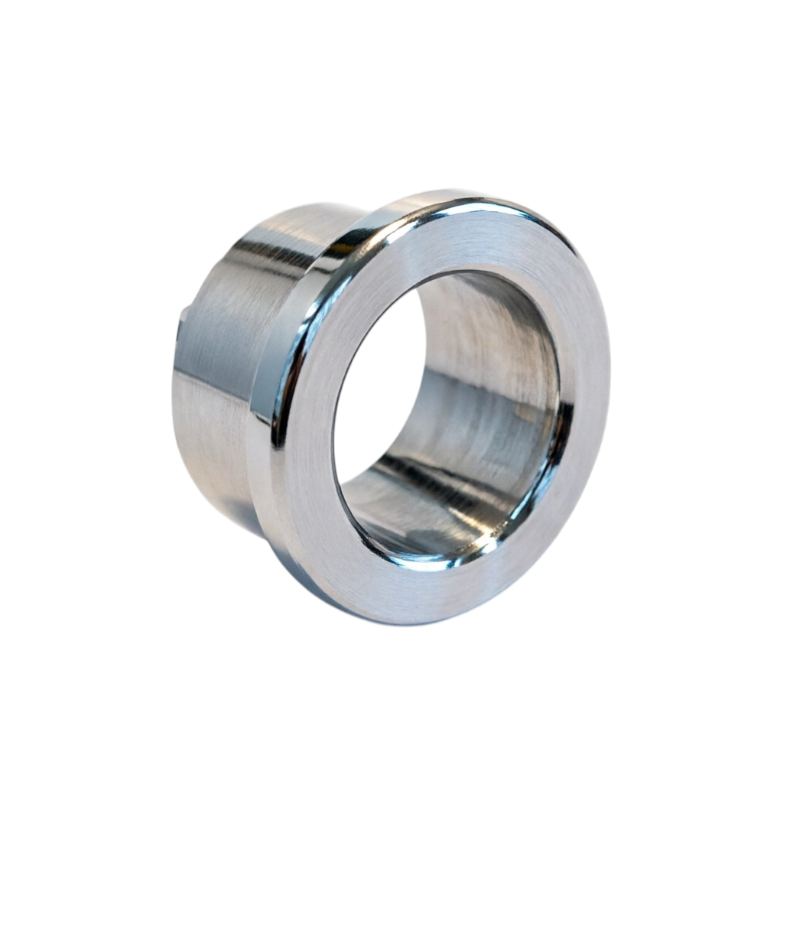

Ответственный элемент узла скольжения плунжерного насоса АВЗ-90, обеспечивающий направление, снижение трения и герметизацию подвижных соединений. Предназначена для защиты металлических поверхностей от износа, обеспечения плавности хода плунжера или штока и повышения ресурса уплотнительных элементов в агрессивных и химически активных средах.

Принцип работы
Втулка устанавливается в посадочное место корпуса насоса или направляющего узла и работает в паре с металлическим плунжером или штоком. Благодаря низкому коэффициенту трения фторопласта-4 и его способности к самосмазыванию обеспечивается минимальный износ сопрягаемых деталей даже при работе без внешней смазки. Химическая инертность материала позволяет эксплуатировать узел в широком диапазоне рабочих сред без риска коррозии или деградации уплотнений.

Технические характеристики

Параметр	Значение
Номер чертежа	352.10.06.06
Материал исполнения	Фторопласт-4 (ПТФЭ)
Масса	По факту взвешивания (индивидуально)
Рабочая температура	от –60 °C до +200 °C
Условное давление	до 2,5 МПа
Коэффициент трения	0,04–0,1 (по стали)
Химическая стойкость	Устойчив к большинству кислот, щелочей, растворителей
Совместимые среды	Вода, технические масла, нефтепродукты, кислоты, щёлочи, органические растворители

Габаритные размеры (типовые)

Наружный диаметр: 25–45 мм
Внутренний (рабочий) диаметр: 16–35 мм
Длина: 30–60 мм

Точные геометрические параметры, допуски и конфигурация посадочных поверхностей строго соответствуют чертежу 352.10.06.06. При заказе рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемой детали.

Конструктивное использование и монтаж

Втулка устанавливается в корпус насоса, направляющий узел или сальниковую камеру методом прессовой посадки или с фиксацией стопорным кольцом. Работает в паре с металлическим плунжером, обеспечивая снижение трения и защиту корпуса от абразивного износа. Конструкция предусматривает возможность замены без демонтажа основного агрегата.

Требования к монтажу: обязательная очистка посадочного места от загрязнений и заусенцев, контроль диаметра и шероховатости поверхности, аккуратная установка без перекосов (рекомендуется использовать оправку), проверка свободного хода сопрягаемого элемента после сборки. Запрещается прилагать ударные нагрузки при монтаже из-за хрупкости фторопласта при низких температурах.

Область применения

Деталь предназначена для эксплуатации в составе плунжерных насосов серии АВЗ-90 на промышленных объектах:

химическая и нефтехимическая промышленность;
нефтепереработка и добыча;
системы водоподготовки и дозирования реагентов;
пищевое и фармацевтическое производство;
гальванические и травильные линии.

Рекомендуется для работы с химически агрессивными, абразивными и высоковязкими средами при температуре до +200 °C при соблюдении режимов технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 3–6 лет или 10 000–20 000 моточасов
Факторы снижения ресурса: превышение рабочей температуры, абразивные примеси в среде, сухое трение при высоких нагрузках, механические удары при монтаже, несоосность сопрягаемых деталей
Признаки критического износа: увеличение радиального зазора, повышенная вибрация, подтекание рабочей среды через уплотнения, характерный скрип или заедание при движении плунжера
Рекомендация: при замене втулки целесообразно проводить диагностику состояния плунжера, уплотнительных колец и посадочного места корпуса; поверхность плунжера должна иметь шероховатость не хуже Ra 0,8 мкм
