Назначение

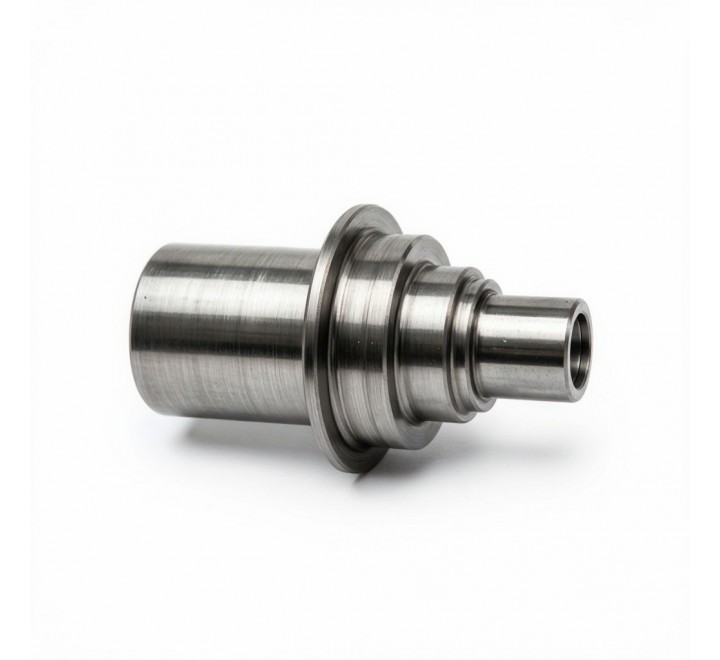

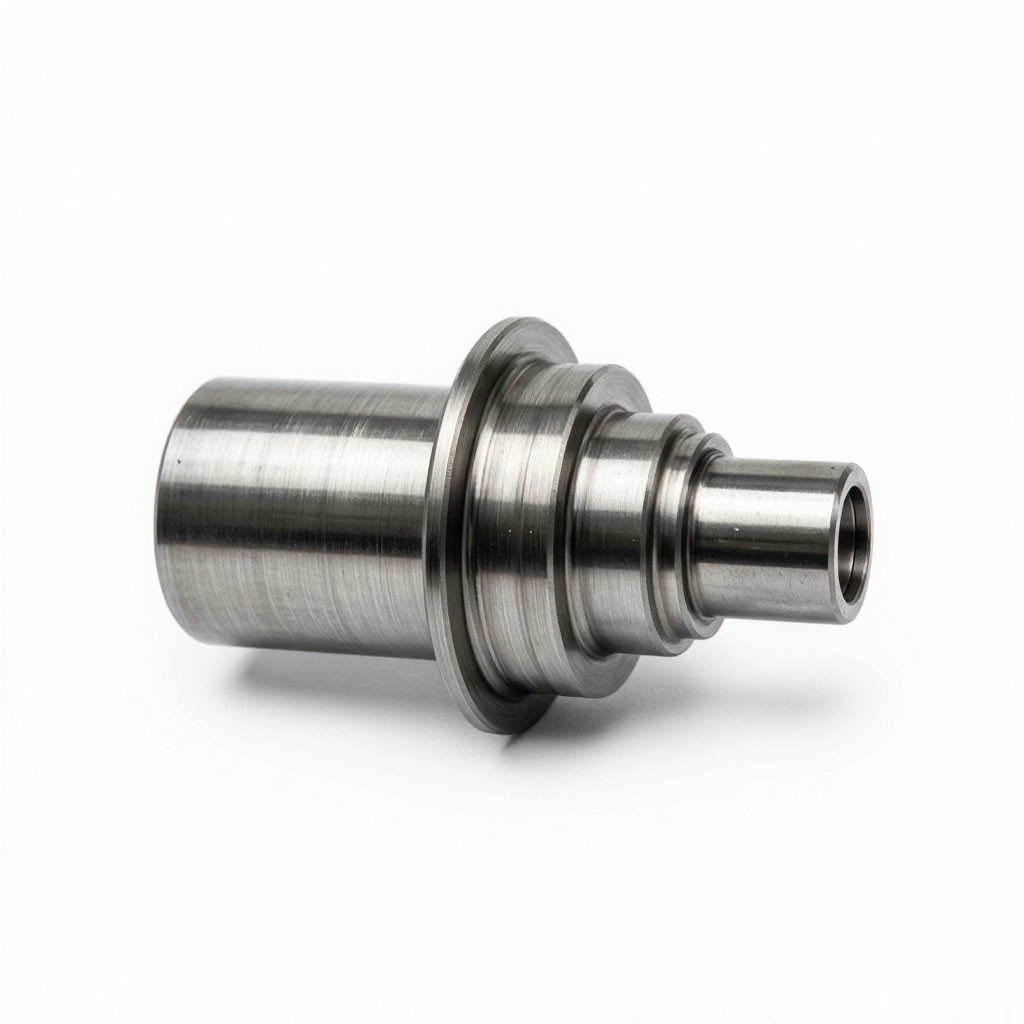

Критически важный элемент роторной группы центробежного насоса Д 6300-80, спроектированный для работы при правом направлении вращения. Обеспечивает передачу крутящего момента от электродвигателя к рабочему колесу, воспринимает осевые, радиальные и изгибающие нагрузки, гарантирует точное центрирование вращающихся элементов и стабильную работу уплотнительных и подшипниковых узлов.

Принцип работы
В процессе эксплуатации вал передаёт механическую энергию вращения, одновременно компенсируя гидродинамические и динамические нагрузки, возникающие при перекачивании больших объёмов жидкости. Конструкция и термообработка рассчитаны на правое вращение, что определяет направление нарезки резьб, расположение шпоночных пазов и балансировочных плоскостей. За счёт прецизионной шлифовки посадочных поверхностей и точной динамической балансировки обеспечивается минимальное биение, равномерное распределение напряжений по сечению и долговечная работа опорных и сальниковых узлов.

Параметр	Значение
Номер чертежа	В-11960 / В-25967
Направление вращения	Правое (по часовой стрелке со стороны привода)
Материал	40-3ГП-М1
Масса	436,00 кг
Рабочая температура	от –30 °C до +100 °C
Допустимое давление	до 1,0 МПа
Шероховатость рабочих поверхностей	Ra ≤ 0,8 мкм
Твердость	HRC 28–32
Посадочный допуск	k6/m6 (под подшипники), h7 (под рабочее колесо)
Совместимые среды	Вода, нейтральные и слабощелочные технические жидкости без абразивных включений

Габаритные размеры (типовые)
Диаметр цапф (под подшипники): 120–140 мм
Диаметр посадочного места под рабочее колесо: 140–160 мм
Общая длина: 1800–2100 мм

Конструктивное использование и монтаж
Деталь устанавливается в опорном корпусе насоса на подшипниках качения или скольжения и соединяется с приводным электродвигателем через упругую муфту. Работает в едином роторном узле с рабочим колесом, защитными втулками, уплотнениями и подшипниковыми опорами.
Требования к монтажу: обязательная проверка соосности валов насоса и двигателя, контроль соответствия направления вращения, динамическая балансировка ротора после сборки, очистка посадочных мест, контроль зазоров в подшипниках, затяжка соединительных элементов с контролем момента.

Область применения
Предназначена для эксплуатации в составе центробежных насосов серии Д 6300-80 на промышленных объектах:

системы магистрального и технологического водоснабжения;
теплоэнергетика и системы оборотного водоснабжения ТЭС/АЭС;
ирригационные станции и насосные перекачивающие комплексы;
промышленные предприятия с потребностью в перекачке больших объёмов чистой воды.
Рекомендуется для работы с нейтральными жидкостями при температуре до 80–100 °C и соблюдении требований к фильтрации и смазке опорных узлов.

Срок эксплуатации и диагностика
Нормативный ресурс: 5–8 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: превышение допустимых вибраций, кавитация, перекос муфты, попадание абразивных частиц, работа в зоне резонансных частот, коррозия посадочных поверхностей, ошибочный монтаж при левом направлении вращения
Признаки критического износа: повышенная вибрация корпуса, осевое/радиальное биение вала, характерный гул подшипников, перегрев опорных узлов, трещины или износ шпоночных пазов
Рекомендация: при замене вала обязательна совместная диагностика состояния подшипниковых опор, рабочего колеса, уплотнительных втулок и соединительной муфты, а также проведение балансировки собранного ротора с учётом правого направления вращения.
