Назначение

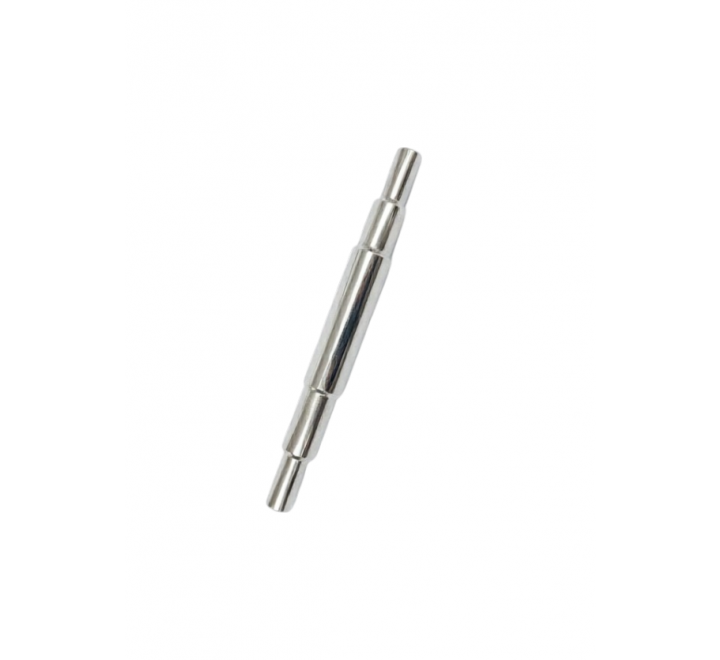

Ответственный силовой элемент приводного узла вакуумного насоса ВВН 1-0,75, обеспечивающий передачу крутящего момента от электродвигателя к рабочим органам насоса. Предназначен для обеспечения надёжной работы насосного агрегата, стабильной производительности и длительной эксплуатации без вибраций и повышенных динамических нагрузок.

Принцип работы
Вал насоса ВВН 1-0,75 устанавливается в опорных подшипниках корпуса и соединяется с приводным двигателем через муфту. При вращении вала закреплённые на нём рабочие элементы (лопасти, эксцентрики или ротор) создают разрежение в рабочей камере насоса. Прецизионная обработка посадочных поверхностей, термическое упрочнение материала и динамическая балансировка обеспечивают минимальные биения, равномерное распределение нагрузок и длительный ресурс всего насосного узла.

Технические характеристики

Параметр	Значение
Номер чертежа	882-15-03А
Материал исполнения	Сталь 45 с термообработкой
Масса	Определяется по факту взвешивания
Рабочая температура	от –40 °C до +80 °C
Номинальная частота вращения	до 3000 об/мин
Твердость рабочих поверхностей	HRC 40–48
Шероховатость посадочных поверхностей	Ra ≤ 0,8 мкм
Тип соединения с приводом	Шпоночное с фиксацией
Тип опор	Подшипники качения
Совместимые среды	Атмосферный воздух, инертные газы, промышленные условия

Габаритные размеры (типовые)

Общая длина вала: 280–380 мм
Диаметр опорных шеек: 25–40 мм
Диаметр посадочных мест под рабочие элементы: 30–45 мм
Длина шпоночного паза привода: 30–50 мм

Точные геометрические параметры, конфигурация посадочных мест, размеры шпоночных соединений и резьбовых участков определяются чертежом 882-15-03А и могут отличаться в зависимости от модификации насоса. При подборе детали рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемого элемента.

Конструктивное использование и монтаж

Вал насоса ВВН 1-0,75 устанавливается в корпусе насоса на опорных подшипниках и фиксируется от осевых перемещений стопорными кольцами или регулировочными гайками. На вал монтируются рабочие элементы вакуумной камеры, муфта соединения с двигателем. Конструкция предусматривает возможность замены вала с частичной разборкой насоса.

Требования к монтажу: обязательная проверка соосности посадочных мест подшипников, очистка всех поверхностей от загрязнений и консервационной смазки, контроль состояния шпоночных пазов и резьбовых соединений, нанесение рекомендованной смазки на посадочные поверхности. Монтаж рабочих элементов производится с контролем натяга и момента затяжки. После сборки рекомендуется проверка свободного вращения вала, отсутствие заеданий и повышенного люфта.

Область применения

Вал предназначен для эксплуатации в составе вакуумных насосов серии ВВН 1-0,75 на промышленных объектах:

химическая и нефтехимическая промышленность;
нефтепереработка и добыча;
системы вакуумной формовки, сушки и деаэрации;
машиностроение, металлургическое и энергетическое производство;
полиграфическое и упаковочное оборудование.

Рекомендуется для работы в условиях циклических нагрузок при температуре окружающей среды от –40 °C до +50 °C при соблюдении режимов технического обслуживания и контроля качества смазочных материалов.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: недостаточная или некачественная смазка, превышение номинальной частоты вращения, ударные и вибрационные нагрузки, абразивные загрязнения, коррозия, нарушение соосности привода, износ подшипниковых узлов
Признаки критического износа: повышенная вибрация насоса, посторонний шум в корпусе, перегрев подшипниковых опор, осевой или радиальный люфт вала, снижение производительности вакуумной системы
Рекомендация: при замене вала целесообразно проводить комплексную диагностику подшипников, сальников, рабочих элементов, шпоночных соединений и состояния системы смазки; после монтажа обязательна обкатка насоса на холостом ходу с контролем параметров
