Назначение

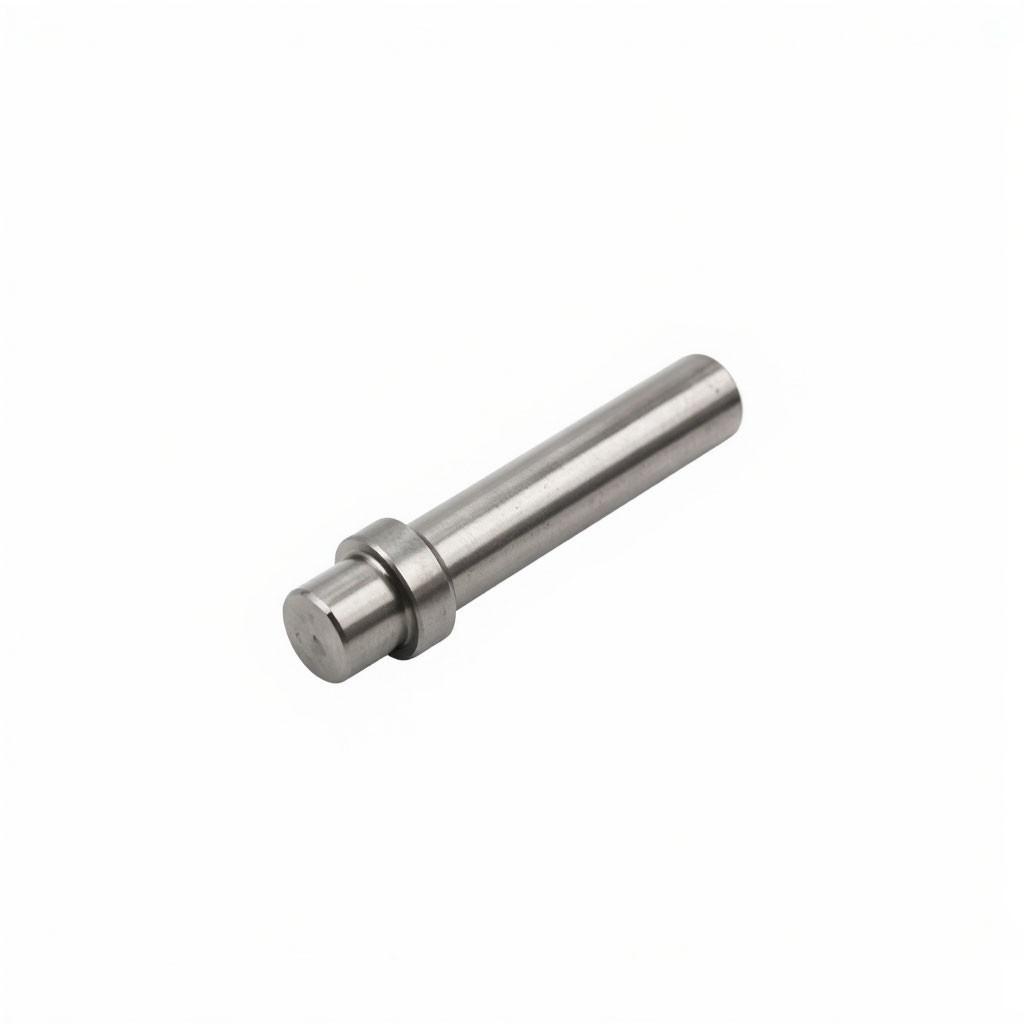

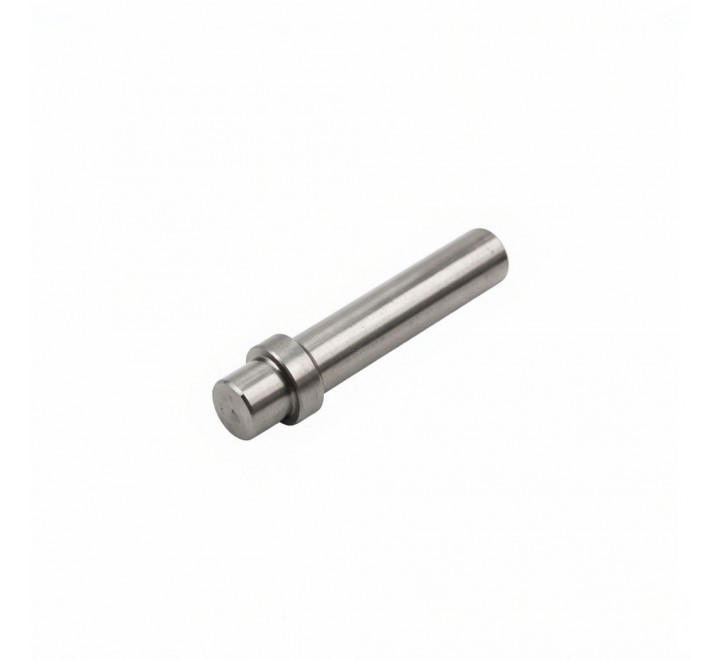

Ответственный силовой элемент центробежного насоса СЭ 800-100-8, обеспечивающий передачу крутящего момента от привода к рабочему колесу и формирование напора перекачиваемой среды. Предназначен для создания гидравлического давления, перемещения жидкости и обеспечения стабильной производительности насосного агрегата при высоких радиальных, осевых и крутильных нагрузках.

Принцип работы
Вал устанавливается в корпусе насоса на опорных подшипниках скольжения или качения и соединяется с приводным двигателем через муфту. При вращении передаёт крутящий момент на рабочее колесо, которое создаёт центробежную силу, ускоряющую жидкость и формирующую напор. Прецизионная обработка посадочных поверхностей, термообработка легированной стали 40Х-3 и заводская динамическая балансировка обеспечивают минимальные биения, равномерное распределение нагрузок, точное соблюдение зазоров и длительный ресурс роторной группы.

Технические характеристики

Параметр	Значение
Номер чертежа	Определяется конструкторской документацией (уточнять при заказе)
Материал исполнения	Сталь 40Х-3 (легированная хромистая, с термообработкой)
Масса	75,00 кг
Рабочая температура	от –40 °C до +80 °C (перекачиваемая среда)
Номинальная частота вращения	до 1000–1500 об/мин
Твердость рабочих поверхностей	HRC 40–48 (на закалённых участках)
Шероховатость посадочных поверхностей	Ra ≤ 0,8 мкм
Класс балансировки	G6.3 (по ГОСТ ISO 1940-1)
Тип соединения с приводом	Шпоночное / конусное с фиксацией
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры (типовые)

Вал имеет ступенчатую цилиндрическую конструкцию с несколькими посадочными шейками под подшипники, рабочее колесо и муфту. Ориентировочные параметры: общая длина вала 1000–1400 мм, диаметр опорных шеек под подшипники 70–100 мм, диаметр посадочного места под рабочее колесо 80–110 мм, длина шпоночного паза привода 80–120 мм. Точные геометрические параметры, конфигурация переходных галтелей, размеры шпоночных соединений и резьбовых участков строго определяются чертежом завода-изготовителя. При подборе детали рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемого элемента.

Конструктивное использование и монтаж

Вал насоса СЭ 800-100-8 устанавливается в корпусе на опорных подшипниках, центрируется по посадочным буртам и фиксируется от осевых перемещений стопорными кольцами или регулировочными гайками. На ступицу монтируется рабочее колесо с контролем натяга. Конструкция предусматривает замену при проведении капитального ремонта или восстановлении гидравлических характеристик.

Требования к монтажу:

Обязательная проверка соосности посадочных мест подшипников и геометрии корпуса насоса;
Очистка всех поверхностей от загрязнений, консервационной смазки, окалины и заусенцев;
Контроль радиальных и осевых зазоров согласно паспорту насоса с использованием индикаторных приспособлений;
Нанесение рекомендованной смазки на посадочные поверхности и шпоночные соединения;
Монтаж рабочего колеса с контролем натяга и момента затяжки стопорного элемента;
После сборки обязательна проверка свободного вращения вала, отсутствие заеданий, повышенного люфта и биений;
Запрещается пуск насоса без предварительной проверки зазоров и подачи перекачиваемой среды.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии СЭ 800-100-8 на промышленных объектах:

системы водоснабжения и водоотведения повышенной производительности;
тепловые и атомные электростанции;
нефтепереработка и нефтехимическая промышленность;
металлургическое и машиностроительное производство;
коммунальное хозяйство и ирригационные системы;
промышленные насосные станции большой мощности.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении режимов технического обслуживания и контроля состояния подшипниковых узлов.

Срок эксплуатации и диагностика

Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: работа без подачи жидкости (сухой ход), кавитация, абразивные примеси в перекачиваемой среде, коррозия, нарушение балансировки, износ подшипниковых опор, радиальные биения сверх допустимых, перегрев узла
Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности, перегрев корпуса в зоне подшипников, неравномерный износ шеек или ступицы, биение при вращении, появление металлической стружки в смазке
Рекомендация: при замене вала целесообразно проводить комплексную диагностику подшипников, торцевых крышек, уплотнений, рабочего колеса и состояния внутреннего корпуса; после монтажа обязательна проверка зазоров, соосности и обкатка на холостом ходу с контролем параметров вибрации и температуры
