Назначение

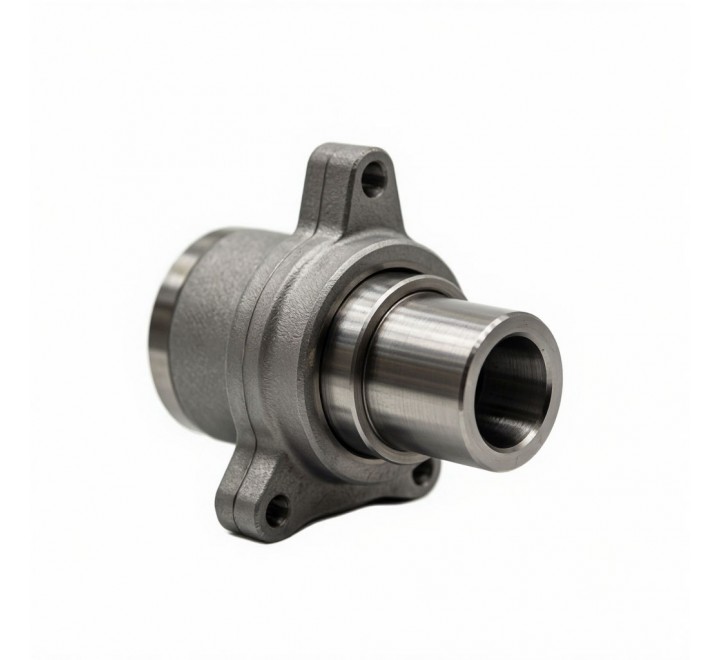

Ответственный силовой элемент центробежного насоса СЭ 800-100-11, обеспечивающий передачу крутящего момента от электропривода к рабочему колесу и формирование гидравлического напора. Предназначен для создания стабильного потока перекачиваемой среды, восприятия радиальных и осевых нагрузок от роторной группы и обеспечения длительной безаварийной работы насосного агрегата в условиях интенсивной промышленной эксплуатации.

Принцип работы
Вал устанавливается в корпусе насоса на опорных подшипниках скольжения или качения и соединяется с двигателем через муфту. При вращении передаёт механическую энергию рабочему колесу, которое за счёт центробежных сил ускоряет жидкость и преобразует кинетическую энергию в статическое давление. Прецизионная обработка посадочных шеек, термообработка легированной стали 40Х-3 и заводская динамическая балансировка обеспечивают минимальное биение, равномерное распределение напряжений, точное соблюдение монтажных зазоров и высокий КПД роторной системы.

Технические характеристики

Параметр	Значение
Номер чертежа	Н19.16.34.01
Материал исполнения	Сталь 40Х-3 (легированная хромом, с термообработкой)
Масса	79,50 кг
Рабочая температура	от –40 °C до +80 °C (перекачиваемая среда)
Номинальная частота вращения	до 750–1500 об/мин
Твердость рабочих поверхностей	HRC 40–48 (на закалённых шейках и посадках)
Шероховатость посадочных поверхностей	Ra ≤ 0,8 мкм
Класс балансировки	G6.3 (по ГОСТ ISO 1940-1)
Тип соединения с приводом/колесом	Шпоночное / конусное с фиксацией
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры (типовые)

Вал имеет многоступенчатую цилиндрическую конструкцию с посадочными участками под подшипники, рабочее колесо, защитные втулки и муфту привода. Ориентировочные параметры:

Общая длина вала: 1100–1500 мм
Диаметр опорных шеек под подшипники: 80–110 мм
Диаметр посадочного места под рабочее колесо: 90–120 мм
Диаметр посадочного места под муфту: 70–95 мм
Длина шпоночных пазов: 80–120 мм

Точные геометрические параметры, конфигурация переходных галтелей, размеры резьбовых участков и допуски на соосность строго определяются чертежом Н19.16.34.01. При подборе детали обязательно указывать номер чертежа и заводскую ревизию насоса.

Конструктивное использование и монтаж

Вал насоса СЭ 800-100-11 устанавливается в корпус на подшипниковые опоры, центрируется по буртам и фиксируется от осевого смещения регулировочными гайками или стопорными кольцами. На ступицу монтируется рабочее колесо с контролем натяга и момента затяжки. Конструкция рассчитана на замену при капитальном ремонте или восстановлении гидравлических характеристик.

Требования к монтажу:

Обязательная проверка соосности подшипниковых гнёзд и геометрии корпуса насоса индикаторными средствами;
Тщательная очистка всех посадочных поверхностей от консервационной смазки, окалины, заусенцев и продуктов коррозии;
Контроль радиального и осевого зазоров согласно паспорту насоса (щупы/индикаторы);
Нанесение рекомендованной смазки на шпоночные соединения и посадочные поверхности;
Монтаж рабочего колеса и муфты с контролем момента затяжки и фиксацией стопорных элементов;
После сборки обязательна проверка свободного вращения вала без заеданий, люфтов и биений;
Запрещается пуск насоса без предварительной проверки зазоров, заполнения корпуса жидкостью и контроля системы смазки.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии СЭ 800-100-11 на промышленных объектах:\

системы водоснабжения и водоотведения повышенной производительности;
тепловые и атомные электростанции (сетевые, циркуляционные и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
металлургическое, машиностроительное и горнодобывающее производство;
коммунальное хозяйство, мелиорация и ирригационные системы;
промышленные насосные станции большой мощности.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания и контроля состояния подшипниковых узлов.

Срок эксплуатации и диагностика

Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: работа без подачи жидкости (сухой ход), кавитация, абразивные примеси в перекачиваемой среде, коррозия, нарушение балансировки, износ подшипниковых опор, радиальные биения вала сверх допустимых, перегрев узла
Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности, перегрев корпуса в зоне подшипников, неравномерный износ шеек или ступицы, биение при вращении, появление металлической стружки в смазке
Рекомендация: при замене вала проводить комплексную диагностику подшипников, торцевых крышек, уплотнений, рабочего колеса и состояния внутреннего корпуса; после монтажа обязательна проверка зазоров, соосности и обкатка на холостом ходу с контролем вибрации и температуры
