Назначение

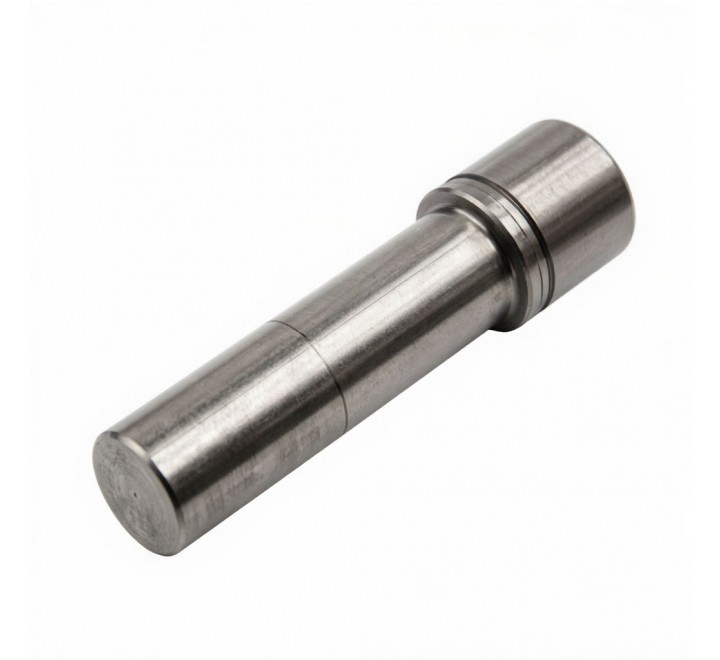

Ответственный силовой элемент центробежного насоса СЭ 5000-70-5 сверхвысокой производительности, обеспечивающий передачу крутящего момента от электропривода к рабочим колёсам и формирование гидравлического напора. Предназначен для создания стабильного потока перекачиваемой среды, восприятия значительных радиальных и осевых нагрузок от многоступенчатой роторной группы и обеспечения длительной безаварийной работы насосного агрегата в условиях интенсивной промышленной эксплуатации.

Принцип работы
Вал устанавливается в корпусе насоса на опорных подшипниках скольжения или качения и соединяется с двигателем через муфту. При вращении передаёт механическую энергию рабочим колёсам, которые за счёт центробежных сил ускоряют жидкость и преобразуют кинетическую энергию в статическое давление. Прецизионная обработка посадочных шеек, термообработка легированной стали 40Х и заводская динамическая балансировка обеспечивают минимальное биение, равномерное распределение напряжений, точное соблюдение монтажных зазоров и высокий КПД роторной системы.

Технические характеристики

Параметр	Значение
Номер чертежа	Н19.30.30.01
Материал исполнения	Сталь 40Х (легированная хромом, конструкционная, с термообработкой)
Масса	149,00 кг
Рабочая температура	от –40 °C до +80 °C (перекачиваемая среда)
Номинальная частота вращения	до 750–1000 об/мин (уточняется по паспортным данным)
Твердость рабочих поверхностей	HRC 40–48 (на закалённых шейках и посадочных зонах)
Шероховатость посадочных поверхностей	Ra ≤ 0,8 мкм
Класс балансировки	G6.3 (по ГОСТ ISO 1940-1)
Тип соединения с приводом/колесом	Шпоночное / конусное с фиксацией стопорной гайкой
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры (типовые)

Вал имеет многоступенчатую цилиндрическую конструкцию с посадочными участками под подшипники, рабочие колёса, защитные втулки и муфту привода. Ориентировочные параметры:

Общая длина вала: 1400–1850 мм
Диаметр опорных шеек под подшипники: 100–130 мм
Диаметр посадочных мест под рабочие колёса: 110–145 мм
Диаметр посадочного места под муфту привода: 90–115 мм
Длина шпоночных пазов: 100–150 мм

Точные геометрические параметры, конфигурация переходных галтелей, размеры резьбовых участков и допуски на соосность строго определяются чертежом Н19.30.30.01. При подборе детали обязательно указывать номер чертежа и заводскую ревизию насоса.

Конструктивное использование и монтаж

Вал насоса СЭ 5000-70-5 устанавливается в корпус на подшипниковые опоры, центрируется по буртам и фиксируется от осевого смещения регулировочными гайками или стопорными кольцами. На ступицы монтируются рабочие колёса с контролем натяга и момента затяжки. Конструкция рассчитана на замену при капитальном ремонте или восстановлении гидравлических характеристик.

Требования к монтажу:

Обязательная проверка соосности подшипниковых гнёзд и геометрии корпуса насоса индикаторными средствами или лазерным выравнивателем;
Тщательная очистка всех посадочных поверхностей от консервационной смазки, окалины, заусенцев и продуктов коррозии;
Контроль радиального и осевого зазоров согласно паспорту насоса (щупы/индикаторы);
При массе 149,00 кг обязательно использование грузоподъёмных механизмов, траверс и мягких текстильных строп для безопасного перемещения;
Нанесение рекомендованной смазки на шпоночные соединения и посадочные поверхности;
Монтаж рабочих колёс и муфты с контролем момента затяжки и фиксацией стопорных элементов;
После сборки обязательна проверка свободного вращения вала без заеданий, люфтов и биений;
Запрещается пуск насоса без предварительной проверки зазоров, заполнения корпуса жидкостью и контроля системы смазки.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии СЭ 5000-70-5 на промышленных объектах сверхвысокой мощности:

магистральные системы водоснабжения и водоотведения большой производительности;
тепловые и атомные электростанции (основные циркуляционные, сетевые и подпиточные контуры сверхвысокой мощности);
нефтепереработка и нефтехимическая промышленность;
металлургическое, машиностроительное и горнодобывающее производство;
магистральные насосные станции, мелиорация и ирригационные системы большой протяжённости;
промышленные объекты с экстремальными требованиями к надёжности и непрерывности работы.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания и контроля состояния подшипниковых узлов.

Срок эксплуатации и диагностика

Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: работа без подачи жидкости (сухой ход), кавитация, абразивные примеси в перекачиваемой среде, коррозия, нарушение балансировки, износ подшипниковых опор, радиальные биения вала сверх допустимых, перегрев узла
Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности, перегрев корпуса в зоне подшипников, неравномерный износ шеек или ступиц, биение при вращении, появление металлической стружки в смазке
Рекомендация: при замене вала проводить комплексную диагностику подшипников, торцевых крышек, уплотнений, рабочих колёс и состояния внутреннего корпуса; после монтажа обязательна проверка зазоров, соосности и обкатка на холостом ходу с контролем вибрации и температуры
