Назначение

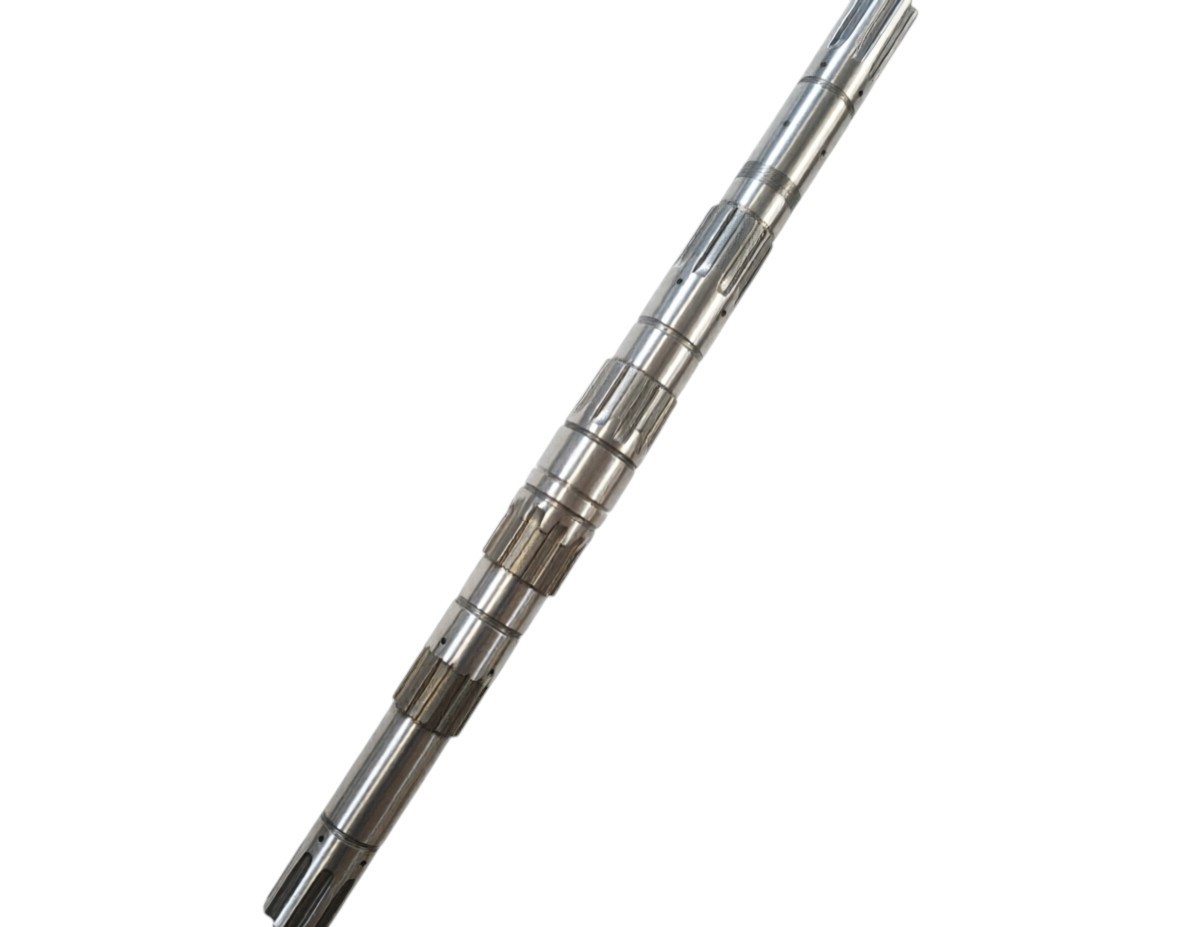

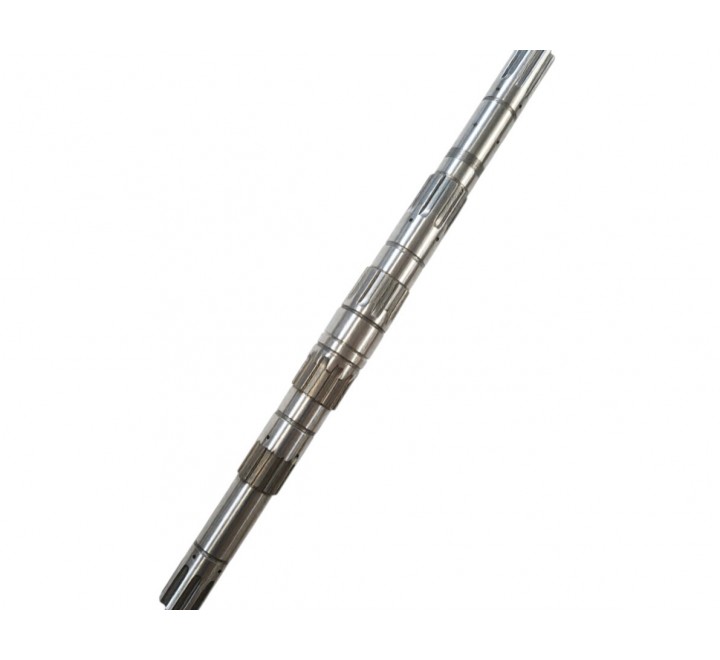

Основной силовой элемент роторной группы многоступенчатого центробежного питательного насоса ПЭ 270-150-3 повышенной производительности. Предназначен для передачи крутящего момента от электропривода к рабочим колёсам, восприятия значительных радиальных и осевых гидравлических нагрузок, поддержания точной соосности подшипниковых опор и уплотнений, а также для обеспечения стабильной работы агрегата при расходе до 270 м³/ч, напоре ~1500 м (15,0 МПа) и температуре питательной воды до +160 °C. Значительная масса вала (180,00 кг) обусловлена увеличенными габаритами насоса, повышенной несущей способностью и требованиями к жёсткости роторной группы при работе в условиях высоких давлений и динамических нагрузок.

Принцип работы
Вал устанавливается в корпус насоса на опорные подшипники скольжения или качения, соединяется с приводом через муфту и передаёт вращающий момент на многоступенчатую роторную группу. При работе прецизионно обработанные посадочные шейки, термообработанная поверхность легированной стали 40Х и заводская динамическая балансировка обеспечивают минимальное биение, равномерное распределение напряжений по сечению вала и стабильное положение ротора в подшипниках. Сталь 40Х гарантирует высокую усталостную прочность, износостойкость шеек и стойкость к знакопеременным динамическим нагрузкам в условиях непрерывной эксплуатации на объектах энергетики с повышенными параметрами.

Технические характеристики

Параметр	Значение
Номер чертежа	5М.110.01
Материал исполнения	40Х (легированная конструкционная сталь с хромом)
Масса	180,00 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальная частота вращения	до 2950–3000 об/мин
Твёрдость рабочих поверхностей	HRC 40–48 (закалённые шейки и посадочные зоны)
Шероховатость посадочных поверхностей	Ra ≤ 0,8 мкм
Класс динамической балансировки	G6.3 / G2.5 (по ГОСТ ISO 1940-1)
Тип соединения с приводом/колесом	Шпоночное / конусное с фиксацией стопорной гайкой
Предел текучести материала	≥ 340 МПа (в состоянии поставки)
Совместимые среды	Питательная вода, конденсат, технические жидкости

Габаритные размеры (типовые)

Вал выполнен в виде многоступенчатой детали повышенной жёсткости с центральным рабочим поясом, подшипниковыми шейками увеличенного диаметра, посадками под уплотнения и концевым приводным участком. Ориентировочные параметры для насоса ПЭ 270-150-3:

Общая длина вала: 1500–1900 мм
Диаметр опорных шеек под подшипники: 90–120 мм
Диаметр посадочных мест под рабочие колёса: 100–130 мм
Диаметр посадочного места под муфту привода: 80–100 мм
Длина шпоночных пазов: 90–130 мм

Точные геометрические параметры, радиусы переходных галтелей, размеры резьбовых хвостовиков, спецификация поверхностного упрочнения и допуски на соосность строго определяются чертежом 5М.110.01. При подборе детали обязательно указывать номер чертежа и согласовывать взаимозаменяемость с заводской документацией.

Конструктивное использование и монтаж

Вал насоса ПЭ 270-150-3 устанавливается в корпус на подшипниковые опоры, центрируется по буртам и фиксируется от осевого смещения регулировочными гайками или стопорными кольцами. На ступицы монтируются рабочие колёса с контролем натяга, на приводной конец – полумуфта.

Требования к монтажу:

Проверка соосности подшипниковых гнёзд и геометрии корпуса лазерным выравнивателем или индикаторными стойками (допустимое отклонение ≤ 0,03 мм для частоты 2950–3000 об/мин и массы ротора >180 кг);
Тщательная очистка всех посадочных поверхностей от консервационной смазки, окалины, заусенцев и продуктов коррозии;
При массе 180,00 кг обязательно применение грузоподъёмных механизмов грузоподъёмностью не менее 500 кг, траверс и мягких текстильных строп;
Контроль радиального и осевого зазоров согласно паспорту насоса с использованием щупов или индикаторов;
Нанесение рекомендованной высокотемпературной смазки на шпоночные соединения и посадочные поверхности;
Монтаж рабочих колёс и муфты с контролем динамометрического момента и обязательной фиксацией стопорных элементов от самоотвинчивания;
После сборки – проверка свободного вращения вала без заеданий, люфтов и биений;
Запрещается пуск насоса без предварительной проверки зазоров, полного заполнения корпуса питательной средой и контроля системы смазки подшипников.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 270-150-3 на промышленных объектах энергетики с высокими параметрами:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов высокого давления и повышенной производительности;
атомные электростанции (АЭС) — во вспомогательных контурах питания с увеличенным расходом;
крупные котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя повышенной мощности;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды при расходе до 270 м³/ч и давлении до 15,0 МПа.

Рекомендуется для работы с питательной водой и конденсатом при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания и контроля водно-химического режима (ВХР).

Срок эксплуатации и диагностика

Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: работа без подачи жидкости (сухой ход), кавитация, абразивные примеси в питательной воде, коррозия при нарушении ВХР, нарушение балансировки, износ подшипниковых опор, радиальные биения вала сверх допустимых, перегрев узла, усталостные нагрузки при повышенной массе ротора
Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности, перегрев корпуса в зоне подшипников, неравномерный износ шеек или ступиц, биение при вращении, появление металлической стружки в смазке
Рекомендация: при замене вала проводить комплексную диагностику подшипников, торцевых крышек, уплотнений, рабочих колёс и состояния внутреннего корпуса; после монтажа обязательна проверка зазоров, соосности и обкатка на холостом ходу с контролем вибрации и температуры; для валов массой >150 кг рекомендуется периодический вибромониторинг в процессе эксплуатации
