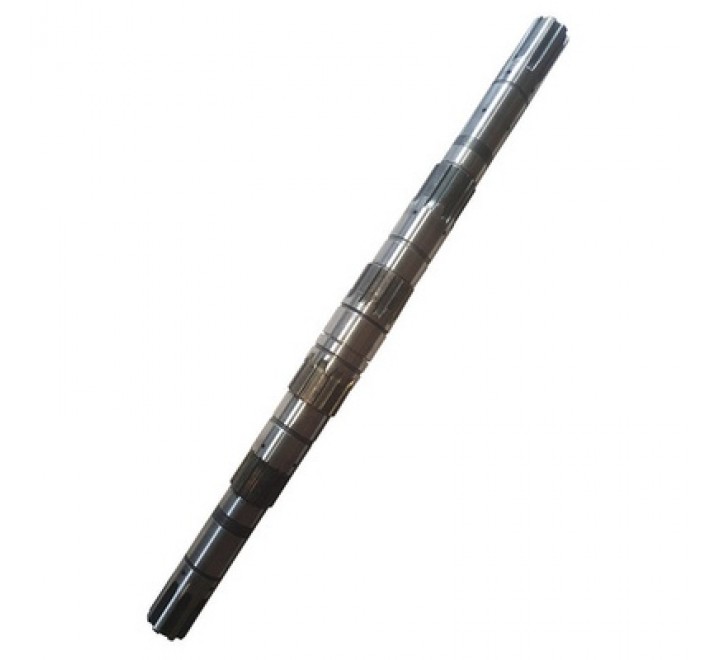

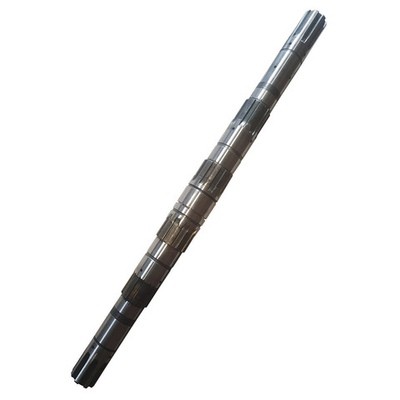

Вал насоса ПЭ 150-53

Назначение

Основной силовой элемент роторной группы многоступенчатого центробежного питательного насоса ПЭ 150-53. Предназначен для передачи крутящего момента от электропривода к рабочим колёсам, восприятия значительных радиальных и осевых гидравлических нагрузок, поддержания точной соосности подшипниковых опор и уплотнений, а также для обеспечения стабильной работы агрегата при расходе до 150 м³/ч, напоре ~530 м (5,3 МПа) и температуре питательной воды до +160 °C. Незначительная разница в массе (68,00 кг и 68,80 кг) обусловлена заводскими ревизиями: корректировкой припусков на механическую обработку, длины приводного конца, конфигурации шпоночных пазов или требований к балансировочным массам при сохранении полной взаимозаменяемости.

Принцип работы

Вал устанавливается в корпус насоса на опорные подшипники скольжения или качения, соединяется с приводом через муфту и передаёт вращающий момент на многоступенчатую роторную группу. При работе прецизионно обработанные посадочные шейки, термообработанная поверхность легированной стали 40Х/40Х-3 и заводская динамическая балансировка обеспечивают минимальное биение, равномерное распределение напряжений по сечению вала и стабильное положение ротора в подшипниках. Сталь 40Х-3 (группа качества 3) гарантирует повышенную чистоту металла, высокую усталостную прочность, износостойкость шеек и стойкость к знакопеременным динамическим нагрузкам в условиях непрерывной эксплуатации на объектах энергетики.

Технические характеристики

Габаритные размеры (типовые)

Вал выполнен в виде многоступенчатой детали с центральным рабочим поясом, подшипниковыми шейками, посадками под уплотнения и концевым приводным участком. Ориентировочные параметры для насоса ПЭ 150-53:

• Общая длина вала: 1300–1650 мм

• Диаметр опорных шеек под подшипники: 70–95 мм

• Диаметр посадочных мест под рабочие колёса: 80–110 мм

• Диаметр посадочного места под муфту привода: 65–85 мм

• Длина шпоночных пазов: 70–110 мм

Точные геометрические параметры, радиусы переходных галтелей, размеры резьбовых хвостовиков, спецификация поверхностного упрочнения и допуски на соосность строго определяются указанными чертежами. При подборе детали обязательно указывать номер чертежа и согласовывать взаимозаменяемость ревизий с заводской документацией.

Конструктивное использование и монтаж

Вал насоса ПЭ 150-53 устанавливается в корпус на подшипниковые опоры, центрируется по буртам и фиксируется от осевого смещения регулировочными гайками или стопорными кольцами. На ступицы монтируются рабочие колёса с контролем натяга, на приводной конец — полумуфта.

Требования к монтажу:

• Проверка соосности подшипниковых гнёзд и геометрии корпуса лазерным выравнивателем или индикаторными стойками (допустимое отклонение ≤ 0,03–0,05 мм для частоты 2950–3000 об/мин);

• Тщательная очистка всех посадочных поверхностей от консервационной смазки, окалины, заусенцев и продуктов коррозии;

• При массе 68–68,8 кг обязательно применение грузоподъёмных механизмов, траверс и мягких текстильных строп;

• Контроль радиального и осевого зазоров согласно паспорту насоса с использованием щупов или индикаторов;

• Нанесение рекомендованной высокотемпературной смазки на шпоночные соединения и посадочные поверхности;

• Монтаж рабочих колёс и муфты с контролем динамометрического момента и обязательной фиксацией стопорных элементов от самоотвинчивания;

• После сборки — проверка свободного вращения вала без заеданий, люфтов и биений;

• Запрещается пуск насоса без предварительной проверки зазоров, полного заполнения корпуса питательной средой и контроля системы смазки подшипников.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 150-53 на промышленных объектах энергетики:

• тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов;

• атомные электростанции (АЭС) — во вспомогательных контурах питания;

• котельные промышленного и коммунального назначения;

• системы подпитки, рециркуляции и деаэрации теплоносителя;

• объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды.

Рекомендуется для работы с питательной водой и конденсатом при температуре окружающей среды от −40 °C до +50 °C при соблюдении регламентов технического обслуживания и контроля водно-химического режима (ВХР).

Срок эксплуатации и диагностика

• Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов

• Факторы снижения ресурса: работа без подачи жидкости (сухой ход), кавитация, абразивные примеси в питательной воде, коррозия при нарушении ВХР, нарушение балансировки, износ подшипниковых опор, радиальные биения вала сверх допустимых, перегрев узла, усталостные нагрузки

• Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности, перегрев корпуса в зоне подшипников, неравномерный износ шеек или ступиц, биение при вращении, появление металлической стружки в смазке

• Рекомендация: при замене вала проводить комплексную диагностику подшипников, торцевых крышек, уплотнений, рабочих колёс и состояния внутреннего корпуса; после монтажа обязательна проверка зазоров, соосности и обкатка на холостом ходу с контролем вибрации и температуры
