Назначение

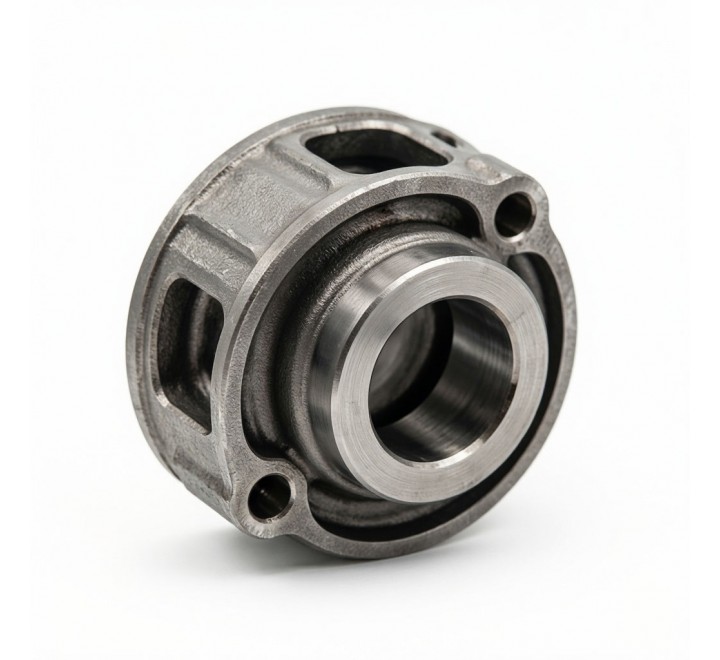

Основной силовой элемент центробежного насоса Д 2000-21-2 двустороннего входа, обеспечивающий передачу крутящего момента от электропривода к рабочему колесу и формирование гидравлического напора (~21 м) при расходе до 2000 м³/ч. Предназначен для восприятия радиальных и осевых нагрузок от роторной группы, поддержания точной соосности подшипниковых опор и уплотнений, а также для обеспечения длительной безаварийной работы агрегата в режимах промышленной эксплуатации. Идентичная масса и базовый материал свидетельствуют о сохранении основных конструктивных параметров; различия в номерах чертежей обычно обусловлены конфигурацией посадочных шеек, длиной приводного конца, требованиями к балансировочным массам или адаптацией под конкретные модификации насосной станции.

Принцип работы
Вал устанавливается в подшипниковые опоры корпуса насоса, соединяется с приводом через муфту и передаёт вращающий момент на рабочее колесо двустороннего входа. При работе прецизионные посадочные шейки, термообработанная поверхность и заводская динамическая балансировка обеспечивают минимальное биение, равномерное распределение напряжений по сечению вала и стабильное положение ротора в подшипниках. Сталь 40-3ГП-М1 (конструкционная сталь класса 40 повышенной чистоты с контролируемым термоупрочнением) гарантирует высокую усталостную прочность, износостойкость шеек и стойкость к знакопеременным динамическим нагрузкам.

Технические характеристики

Параметр	Значение
Номера чертежей	Н06.19.30.02 / Н06.19.32.02
Материал исполнения	Сталь 40-3ГП-М1 (конструкционная, повышенной чистоты, с термоупрочнением)
Масса	40,00 кг
Рабочая температура	от –40 °C до +80 °C (перекачиваемая среда)
Номинальная частота вращения	до 1450–3000 об/мин (уточняется по паспортным данным привода)
Твердость рабочих поверхностей	HRC 40–48 (закалённые шейки и посадочные зоны)
Шероховатость посадочных поверхностей	Ra ≤ 0,8 мкм
Класс динамической балансировки	G6.3 (по ГОСТ ISO 1940-1)
Тип соединения с приводом/колесом	Шпоночное / конусное с фиксацией стопорной гайкой
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры (типовые)

Вал выполнен в виде многоступенчатой детали с центральным рабочим поясом, подшипниковыми шейками, посадками под уплотнения и концевым приводным участком. Ориентировочные параметры для насоса Д 2000-21-2:

Общая длина вала: 600–900 мм
Диаметр опорных шеек под подшипники: 50–75 мм
Диаметр посадочного места под рабочее колесо: 60–85 мм
Диаметр посадочного места под муфту привода: 45–65 мм
Длина шпоночных пазов: 40–85 мм

Точные геометрические параметры, радиусы переходных галтелей, размеры резьбовых хвостовиков, спецификация поверхностного упрочнения и допуски на соосность строго определяются указанными чертежами. При подборе детали обязательно указывать номер чертежа и согласовывать взаимозаменяемость с заводской документацией.

Конструктивное использование и монтаж

Вал насоса Д 2000-21-2 устанавливается в корпус на подшипники скольжения или качения, центрируется по буртам и фиксируется от осевого смещения регулировочными гайками или стопорными кольцами. На ступицу монтируется рабочее колесо с контролем натяга, на приводной конец – полумуфта.

Требования к монтажу:

Проверка соосности подшипниковых гнёзд и геометрии корпуса индикаторными средствами или лазерным выравнивателем (допустимое отклонение ≤ 0,05 мм);
Тщательная очистка всех посадочных поверхностей от консервационной смазки, окалины, заусенцев и продуктов коррозии;
При массе 40,00 кг рекомендуется использование грузоподъёмных приспособлений или монтаж силами двух квалифицированных специалистов с соблюдением техники безопасности;
Контроль радиального и осевого зазоров согласно паспорту насоса с использованием щупов или индикаторов;
Нанесение рекомендованной смазки на шпоночные соединения и посадочные поверхности;
Монтаж рабочего колеса и муфты с контролем динамометрического момента и обязательной фиксацией стопорных элементов от самоотвинчивания;
После сборки – проверка свободного вращения вала без заеданий, люфтов и биений;
Запрещается пуск насоса без предварительной проверки зазоров, полного заполнения корпуса перекачиваемой средой и контроля системы смазки подшипников.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии Д 2000-21-2 на промышленных объектах:

системы водоснабжения и водоотведения средней и высокой производительности;
тепловые электростанции (циркуляционные и подпиточные контуры);
нефтеперерабатывающие и нефтехимические предприятия;
металлургическое, машиностроительное и горнодобывающее производство;
насосные станции, мелиорация и ирригационные системы;
промышленные объекты с требованиями к надёжности технологического оборудования.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: работа без подачи жидкости (сухой ход), кавитация, абразивные примеси в перекачиваемой среде, коррозия, нарушение балансировки, износ подшипниковых опор, радиальные биения вала сверх допустимых, перегрев узла, усталостные нагрузки
Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности, перегрев корпуса в зоне подшипников, неравномерный износ шеек или ступиц, биение при вращении, появление металлической стружки в смазке
Рекомендация: при замене вала проводить комплексную диагностику подшипников, торцевых крышек, уплотнений, рабочего колеса и состояния внутреннего корпуса; после монтажа обязательна проверка зазоров, соосности и обкатка на холостом ходу с контролем вибрации и температуры
