Назначение

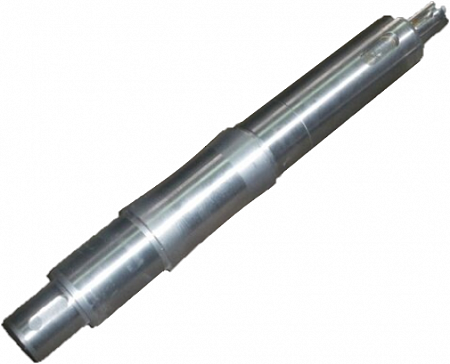

Основной силовой элемент центробежного насоса Д 2000-100 двустороннего входа, обеспечивающий передачу крутящего момента от электропривода к рабочему колесу и формирование гидравлического напора (~100 м) при расходе до 2000 м³/ч. Предназначен для восприятия значительных радиальных и осевых нагрузок от роторной группы, поддержания точной соосности подшипниковых опор и уплотнений, а также для обеспечения длительной безаварийной работы агрегата в режимах непрерывной промышленной эксплуатации.

Принцип работы
Вал устанавливается в подшипниковые опоры корпуса насоса, соединяется с приводом через муфту и передаёт вращающий момент на рабочее колесо с двусторонним входом. При работе прецизионные посадочные шейки, термообработанная поверхность и строгая динамическая балансировка обеспечивают минимальное биение, равномерное распределение напряжений по сечению вала и стабильное положение ротора в подшипниках. Идентичная масса и базовая маркировка материалов во всех трёх исполнениях указывают на сохранение основных конструктивных параметров; индексы -01 и -02 обычно обозначают заводские ревизии с корректировкой допусков на посадочные поверхности, глубины и зон упрочнения, конфигурации шпоночных пазов или требований к балансирующим массам.

Технические характеристики

Параметр	Значение
Номера чертежей	Н06.010.50.01 / Н06.010.50.01-01 / Н06.010.50.01-02
Материал исполнения	40-3ГП-М1- (конструкционная сталь класса 40, повышенной чистоты, с контролируемым термоупрочнением)
Масса	162,00 кг (для всех исполнений)
Рабочая температура	от –40 °C до +80 °C (перекачиваемая среда)
Номинальная частота вращения	до 750–1000 об/мин (уточняется по паспорту привода)
Твердость рабочих поверхностей	HRC 40–48 (закалённые шейки и посадочные зоны)
Шероховатость посадочных поверхностей	Ra ≤ 0,8 мкм
Класс динамической балансировки	G6.3 (по ГОСТ ISO 1940-1)
Тип соединения с приводом/колесом	Шпоночное / конусное с фиксацией стопорной гайкой
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры (типовые)

Вал выполнен в виде многоступенчатой детали с центральным рабочим поясом, подшипниковыми шейками, посадками под уплотнения и концевым приводным участком. Ориентировочные параметры для насоса Д 2000-100:

Общая длина вала: 1600–2000 мм
Диаметр опорных шеек под подшипники: 110–140 мм
Диаметр посадочного места под рабочее колесо: 130–160 мм
Диаметр посадочного места под муфту привода: 95–120 мм
Длина шпоночных пазов: 100–150 мм

Точные геометрические параметры, радиусы переходных галтелей, размеры резьбовых хвостовиков, спецификация поверхностного упрочнения и допуски на соосность строго определяются указанными чертежами. При подборе обязательно указывать номер чертежа и согласовывать взаимозаменяемость ревизий с заводской документацией.

Конструктивное использование и монтаж

Вал насоса Д 2000-100 устанавливается в корпус на подшипники скольжения или качения, центрируется по буртам и фиксируется от осевых перемещений регулировочными гайками или стопорными кольцами. На ступицу монтируется рабочее колесо с контролем натяга, на приводной конец – полумуфта.

Требования к монтажу:

Проверка соосности подшипниковых гнёзд и геометрии корпуса лазерным выравнивателем или индикаторными стойками (допустимое отклонение ≤ 0,05 мм);
Тщательная очистка всех посадочных поверхностей от консервационной смазки, окалины, заусенцев и продуктов коррозии;
При массе 162,00 кг обязательно применение грузоподъёмных механизмов, траверс и мягких текстильных строп для безопасного перемещения;
Контроль радиального и осевого зазоров согласно паспорту насоса с использованием щупов или индикаторов;
Нанесение рекомендованной смазки на шпоночные соединения и посадочные поверхности;
Монтаж рабочего колеса и муфты с контролем динамометрического момента и обязательной фиксацией стопорных элементов от самоотвинчивания;
После сборки – проверка свободного вращения вала без заеданий, люфтов и биений;
Запрещается пуск насоса без предварительной проверки зазоров, полного заполнения корпуса перекачиваемой средой и контроля системы смазки подшипников.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии Д 2000-100 на промышленных объектах высокой и сверхвысокой мощности:

магистральные системы водоснабжения и водоотведения;
тепловые и атомные электростанции (циркуляционные, сетевые и подпиточные контуры);
нефтеперерабатывающие и нефтехимические предприятия;
металлургическое, машиностроительное и горнодобывающее производство;
крупные насосные станции, мелиорация и ирригационные системы;
промышленные объекты с высокими требованиями к надёжности и непрерывности технологических процессов.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: работа без подачи жидкости (сухой ход), кавитация, абразивные примеси в перекачиваемой среде, коррозия, нарушение балансировки, износ подшипниковых опор, радиальные биения вала сверх допустимых, перегрев узла, усталостные нагрузки
Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности, перегрев корпуса в зоне подшипников, неравномерный износ шеек или ступиц, биение при вращении, появление металлической стружки в смазке
Рекомендация: при замене вала проводить комплексную диагностику подшипников, торцевых крышек, уплотнений, рабочего колеса и состояния внутреннего корпуса; после монтажа обязательна проверка зазоров, соосности и обкатка на холостом ходу с контролем вибрации и температуры
