Назначение

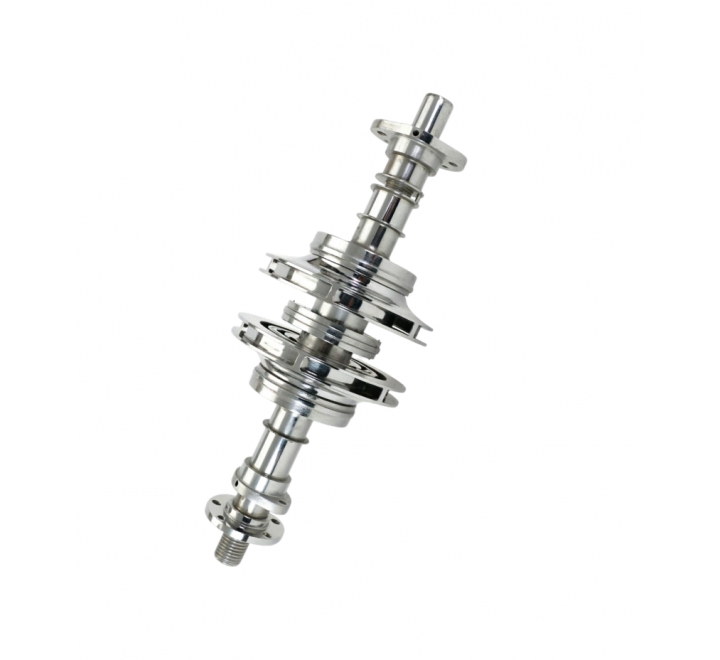

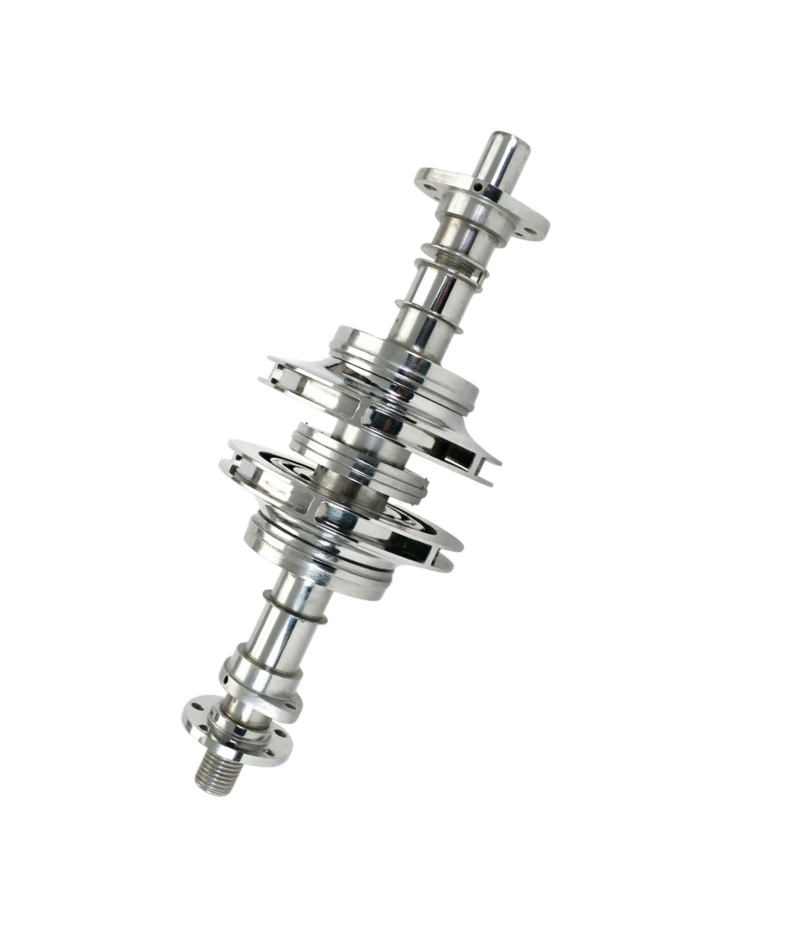

Критически важный элемент роторной группы центробежного насоса ЦН 400-210, обеспечивающий передачу крутящего момента от электродвигателя к рабочему колесу. Воспринимает осевые, радиальные и изгибающие нагрузки, обеспечивает точное центрирование вращающихся элементов и стабильную работу уплотнительных узлов при повышенном напоре.

Принцип работы
В процессе эксплуатации вал передаёт механическую энергию вращения, одновременно компенсируя гидродинамические и динамические нагрузки, возникающие при перекачивании жидкости под давлением до 2,1 МПа. За счёт точной балансировки, термообработки и шлифовки рабочих поверхностей обеспечивается минимальное биение, равномерное распределение напряжений по сечению и долговечная работа подшипниковых и сальниковых опор.

Параметр	Значение
Номер чертежа	2Г-17078 / 2Г-27896 / 2Г-29230
Материал	Сталь 40Х
Масса	~60–65 кг (ориентировочно)
Рабочая температура	от –30 °C до +100 °C
Допустимое давление	до 2,1 МПа
Шероховатость рабочих поверхностей	Ra ≤ 0,8 мкм
Твердость	HRC 28–32
Посадочный допуск	k6/m6 (под подшипники), h7 (под рабочее колесо)
Совместимые среды	Вода, нейтральные и слабощелочные технические жидкости без абразивных включений

Габаритные размеры (типовые)
Диаметр цапф (под подшипники): 85–95 мм
Диаметр посадочного места под рабочее колесо: 95–115 мм
Общая длина: 1550–1650 мм

Конструктивное использование и монтаж
Деталь устанавливается в опорном корпусе насоса на подшипниках качения или скольжения и соединяется с приводным электродвигателем через упругую муфту. Работает в едином роторном узле с рабочим колесом, сальниковыми втулками, уплотнениями и подшипниковыми опорами.
Требования к монтажу: обязательная проверка соосности валов насоса и двигателя, динамическая балансировка ротора, очистка посадочных мест, контроль зазоров в подшипниках, затяжка соединительных элементов с контролем момента.

Область применения
Предназначена для эксплуатации в составе центробежных насосов серии ЦН 400-210 на промышленных объектах:

системы магистрального и технологического водоснабжения;
теплоэнергетика и системы оборотного водоснабжения ТЭС/АЭС;
ирригационные станции и насосные перекачивающие комплексы;
промышленные предприятия с потребностью в перекачке воды под повышенным напором.
Рекомендуется для работы с нейтральными жидкостями при температуре до 80–100 °C и соблюдении требований к фильтрации и смазке опорных узлов.

Срок эксплуатации и диагностика
Нормативный ресурс: 5–8 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: превышение допустимых вибраций, кавитация, перекос муфты, попадание абразивных частиц, работа в зоне резонансных частот, коррозия посадочных поверхностей
Признаки критического износа: повышенная вибрация корпуса, осевое/радиальное биение вала, характерный гул подшипников, перегрев опорных узлов, трещины или износ шпоночных пазов
Рекомендация: при замене вала обязательна совместная диагностика состояния подшипниковых опор, рабочего колеса, уплотнительных втулок и соединительной муфты, а также проведение балансировки ротора.

Примечание: Точные массогабаритные характеристики и модификации деталей рекомендуется уточнять по заводской конструкторской документации или у производителя насосного оборудования, так как чертежи 2Г-17078, 2Г-27896, 2Г-29230 могут относиться к разным периодам выпуска и модификациям насоса ЦН 400-210.
