Назначение

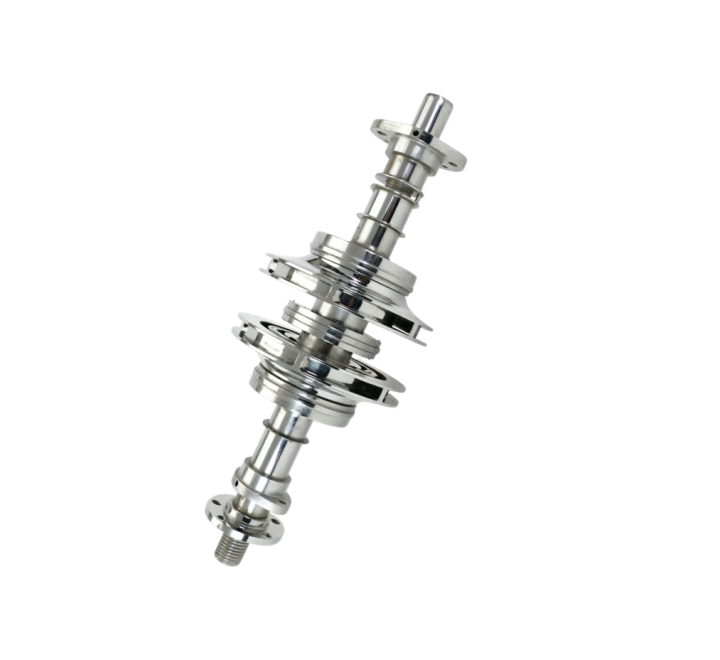

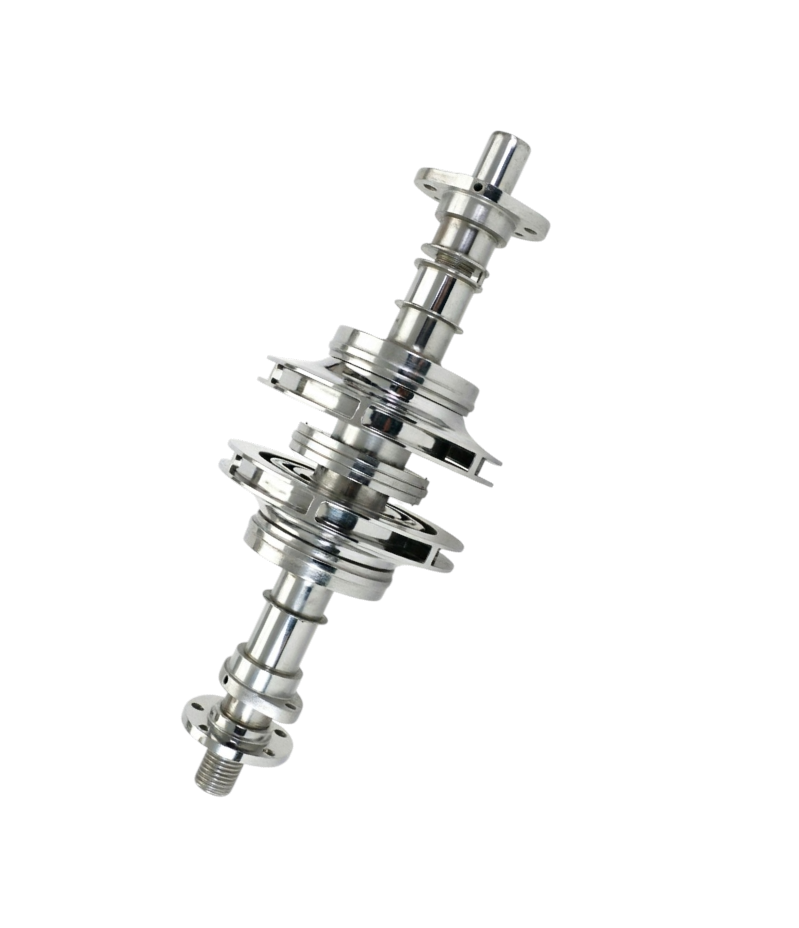

Критически важный элемент роторной группы центробежного насоса ЦН 400-105, обеспечивающий передачу крутящего момента от электродвигателя к рабочему колесу. Воспринимает осевые, радиальные и изгибающие нагрузки, обеспечивает точное центрирование вращающихся элементов и стабильную работу уплотнительных узлов.

Принцип работы
В процессе эксплуатации вал передаёт механическую энергию вращения, одновременно компенсируя гидродинамические и динамические нагрузки, возникающие при перекачивании больших объёмов жидкости. За счёт точной балансировки, термообработки и шлифовки рабочих поверхностей обеспечивается минимальное биение, равномерное распределение напряжений по сечению и долговечная работа подшипниковых и сальниковых опор.

Параметр	Значение
Номер чертежа	2Г-15420 / 2Г-27630 / 2Г-29229
Материал	Сталь 40Х
Масса	55,10 кг / 54,00 кг
Общая длина	1600 мм / 1535 мм / 1525 мм
Наружный диаметр	90 мм
Рабочая температура	от –30 °C до +100 °C
Допустимое давление	до 1,6 МПа
Шероховатость рабочих поверхностей	Ra ≤ 0,8 мкм
Твердость	HRC 28–32
Посадочный допуск	k6/m6 (под подшипники), h7 (под рабочее колесо)
Совместимые среды	Вода, нейтральные и слабощелочные технические жидкости без абразивных включений

Габаритные размеры (типовые)
Диаметр цапф (под подшипники): 80–90 мм
Диаметр посадочного места под рабочее колесо: 90–110 мм
Общая длина: 1525–1600 мм

Конструктивное использование и монтаж
Деталь устанавливается в опорном корпусе насоса на подшипниках качения или скольжения и соединяется с приводным электродвигателем через упругую муфту. Работает в едином роторном узле с рабочим колесом, сальниковыми втулками, уплотнениями и подшипниковыми опорами.
Требования к монтажу: обязательная проверка соосности валов насоса и двигателя, динамическая балансировка ротора, очистка посадочных мест, контроль зазоров в подшипниках, затяжка соединительных элементов с контролем момента.

Область применения
Предназначена для эксплуатации в составе центробежных насосов серии ЦН 400-105 на промышленных объектах:

системы магистрального и технологического водоснабжения;
теплоэнергетика и системы оборотного водоснабжения ТЭС/АЭС;
ирригационные станции и насосные перекачивающие комплексы;
промышленные предприятия с потребностью в перекачке больших объёмов чистой воды.
Рекомендуется для работы с нейтральными жидкостями при температуре до 80–100 °C и соблюдении требований к фильтрации и смазке опорных узлов.

Срок эксплуатации и диагностика
Нормативный ресурс: 5–8 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: превышение допустимых вибраций, кавитация, перекос муфты, попадание абразивных частиц, работа в зоне резонансных частот, коррозия посадочных поверхностей
Признаки критического износа: повышенная вибрация корпуса, осевое/радиальное биение вала, характерный гул подшипников, перегрев опорных узлов, трещины или износ шпоночных пазов
Рекомендация: при замене вала обязательна совместная диагностика состояния подшипниковых опор, рабочего колеса, уплотнительных втулок и соединительной муфты, а также проведение балансировки ротора.

Характеристики

Материал исполнения	Сталь 40Х/Сталь 40Х/Сталь 40Х
Вес,(кг)	55,1/54/54
Габаритные размеры,(мм)	1600/1535/1525
Наружный диаметр,(мм)	90/90/90
