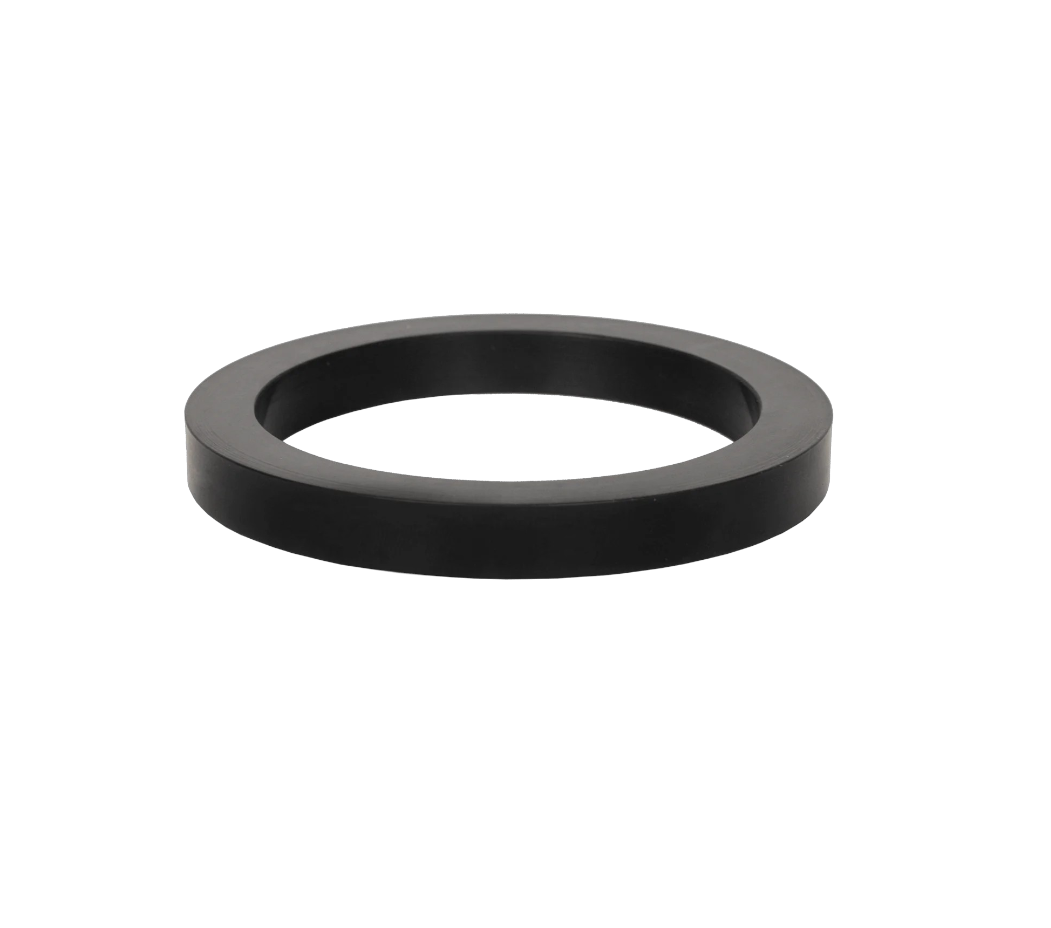

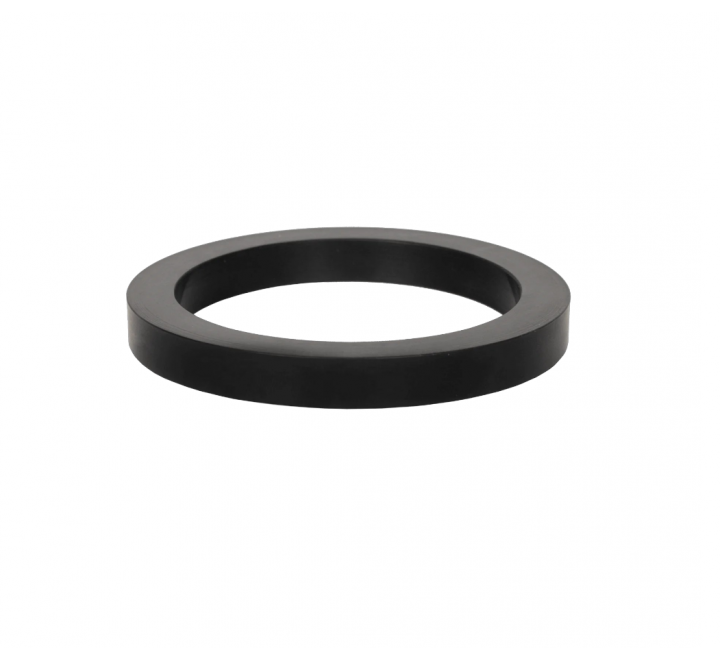

Ответственная деталь уплотнительного узла центробежного насоса ЦН 400-105, обеспечивающая герметичность промежуточных стыковых соединений проточной части и предотвращающая утечки перекачиваемой среды. Исключает подсос воздуха, перетечки между секциями и неравномерное распределение давления, повышая надёжность и КПД насосного агрегата.

Принцип работы
В процессе эксплуатации деталь работает в зоне контакта сопрягаемых поверхностей промежуточного корпуса, воспринимая давление рабочей среды и температурные деформации. За счёт прецизионной обработки торцевых и посадочных поверхностей, а также расчётного натяга, обеспечивается плотное прилегание кольца, формируется стабильный уплотнительный контур и исключается проникновение жидкости или газа через стык.

Параметр	Значение
Номер чертежа	Г-2990
Материал	Серый чугун СЧ20 (типично)
Масса	9,00 кг
Рабочая температура	от –10 °C до +80 °C
Допустимое давление	до 1,0 МПа
Шероховатость уплотняющих поверхностей	Ra ≤ 1,6 мкм
Твердость	HB 120–180
Посадочный допуск	H7/js6
Наружный диаметр	260 мм
Толщина (высота)	45 мм
Совместимые среды	Вода, технические жидкости, нейтральные и слабощелочные растворы без абразивных включений

Габаритные размеры
Наружный диаметр: 260 мм
Внутренний диаметр (типовой): 180–210 мм
Толщина (высота): 45 мм

Конструктивное использование и монтаж
Деталь устанавливается в стыке промежуточных корпусных элементов насоса (между секциями проточной части) и фиксируется за счёт затяжки крепёжных элементов или прессовой посадки. Работает в едином узле с корпусом, прокладками, болтовым соединением и уплотнительными материалами.
Требования к монтажу: обязательная очистка посадочных поверхностей от загрязнений, окалины и остатков старых уплотнений, контроль плоскостности и параллельности сопрягаемых плоскостей, равномерная затяжка крепёжных элементов с контролем момента, использование рекомендованных герметизирующих составов при необходимости.

Область применения
Предназначена для эксплуатации в составе центробежных насосов серии ЦН 400-105 на промышленных объектах:

системы магистрального и технологического водоснабжения;
теплоэнергетика и котельные установки;
ирригационные станции и мелиоративные комплексы;
промышленные циклы оборотного водоснабжения.
Рекомендуется для работы с нейтральными жидкостями при температуре до 80 °C и соблюдении режима фильтрации перекачиваемой среды.

Срок эксплуатации и диагностика
Нормативный ресурс: 4–6 лет или 15 000–20 000 моточасов
Факторы снижения ресурса: коррозионно-активные компоненты в среде, превышение рабочего давления/температуры, неравномерная затяжка крепежа, вибрационные нагрузки, нарушение соосности при сборке
Признаки критического износа: подтекание среды через стык, деформация или трещины на уплотняющих поверхностях, ослабление посадочного натяга, локальная коррозия, повышенная вибрация узла
Рекомендация: при замене уплотняющего кольца обязательна совместная диагностика состояния сопрягаемых поверхностей корпуса, крепёжных элементов и смежных уплотнительных деталей, а также контроль плоскостности посадочных плоскостей.
