Назначение

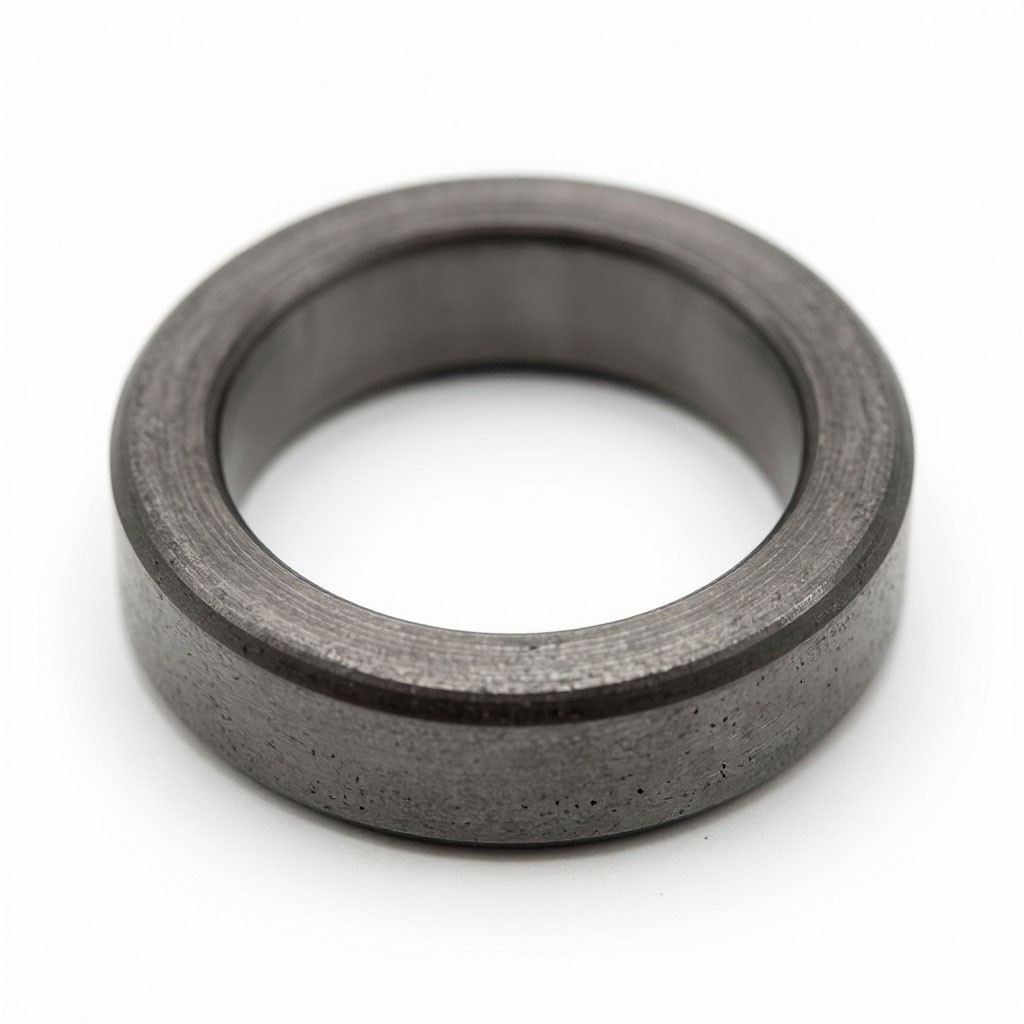

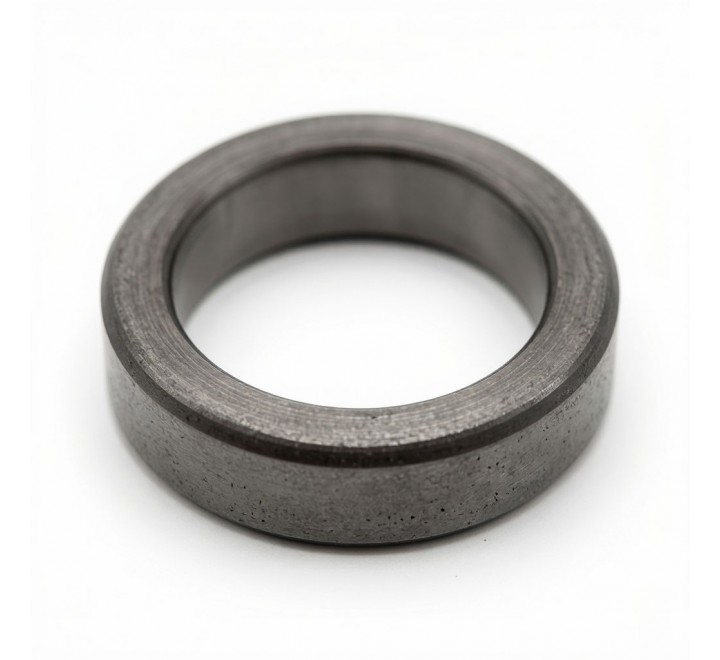

Ответственный элемент проточной части центробежного насоса СЭ 2500-180-25 высокой производительности, обеспечивающий гидравлическое уплотнение между вращающимся рабочим колесом и неподвижным корпусом. Предназначено для минимизации внутренних перетечек перекачиваемой среды из зоны нагнетания во всасывание, поддержания заданных радиальных зазоров, повышения объёмного КПД насоса и защиты дорогостоящих корпусных деталей от абразивного, эрозионного и коррозионного износа.

Принцип работы
Уплотняющее кольцо устанавливается в расточку корпуса или на ступицу рабочего колеса, формируя узкий щелевой или лабиринтный зазор. При работе насоса перепад давления между напорной и всасывающей полостями создаёт контролируемый поток жидкости через этот зазор. Кольцо из серого чугуна СЧ20 воспринимает гидродинамические нагрузки и абразивное воздействие, предотвращая прямой контакт лопаток колеса с корпусом. Прецизионная обработка уплотнительного пояса, высокое внутреннее демпфирование чугуна и строгое соблюдение допусков обеспечивают стабильность гидравлических характеристик, снижение потерь на трение и длительный ресурс узла.

Технические характеристики

Параметр	Н19.26.20.03	У01.060.12
Номер чертежа	Н19.26.20.03	У01.060.12
Материал исполнения	Серый чугун СЧ20	Серый чугун СЧ20
Масса, кг	13,20	1,75
Рабочая температура	от –40 °C до +80 °C	от –40 °C до +80 °C
Твердость	HB 90–110	HB 90–110
Шероховатость уплотнительной поверхности	Ra ≤ 1,6 мкм	Ra ≤ 1,6 мкм
Тип посадки в корпус/колесо	Посадка с натягом / фиксация стопорными элементами	Посадка с натягом / фиксация стопорными элементами
Допустимый радиальный зазор	0,25–0,55 мм (согласно паспорту насоса)	0,20–0,45 мм (согласно паспорту насоса)
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры

Значительная разница в массе обусловлена конструктивным назначением, размером и областью установки:

Кольцо Н19.26.20.03 (СЧ20, 13,20 кг):
Массивное уплотняющее кольцо основного контура проточной части. Ориентировочные параметры: наружный диаметр 240–320 мм, внутренний диаметр 140–200 мм, ширина уплотнительного пояса 35–55 мм, общая высота 45–70 мм. Предназначено для работы в критических зонах с высокими давлениями и расходами, обеспечивает герметизацию межступенчатых полостей или основного рабочего зазора между колесом и корпусом.

Кольцо У01.060.12 (СЧ20, 1,75 кг):
Компактное уплотняющее кольцо вспомогательного или направляющего контура. Ориентировочные параметры: наружный диаметр 140–200 мм, внутренний диаметр 90–140 мм, ширина уплотнительного пояса 20–35 мм, общая высота 25–45 мм. Применяется в узлах с умеренными нагрузками для работы с нейтральными техническими жидкостями, часто используется как ответное кольцо на рабочем колесе или в направляющем аппарате.

Точные геометрические параметры, допуски на посадочные поверхности, конфигурация канавок для стопорных штифтов и размеры буртов строго определяются указанными чертежами. При подборе обязательно указывать номер чертежа и позицию установки (в корпусе или на рабочем колесе).

Конструктивное использование и монтаж

Кольцо устанавливается в расточку корпуса насоса СЭ 2500-180-25 или на ступицу рабочего колеса. Фиксируется посадкой с натягом, стопорными винтами или штифтами в зависимости от конструктивного исполнения. Работает в паре с ответным уплотнительным элементом, формируя герметичный зазор минимальной величины.

Требования к монтажу:

Обязательная очистка посадочных мест от загрязнений, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости посадочных поверхностей (Ra ≤ 1,6 мкм);
Для установки с натягом: нагрев кольца до 80–120 °С или охлаждение посадочного места для обеспечения равномерной посадки без ударных нагрузок;
Запрещается наносить удары по рабочей уплотнительной поверхности во избежание микротрещин, деформаций и нарушения геометрии зазора;
После установки проверить радиальный зазор между кольцом и ответной деталью с использованием щупов или индикаторных приспособлений;
Зазор должен строго соответствовать значениям, указанным в паспорту насоса;
Перед сборкой нанести тонкий слой совместимой смазки на уплотнительные поверхности;
Для кольца Н19.26.20.03 (масса 13,20 кг) рекомендуется использование подъёмных приспособлений для безопасного монтажа.

Область применения

Детали предназначены для эксплуатации в составе центробежных насосов серии СЭ 2500-180-25 на промышленных объектах высокой мощности:

магистральные системы водоснабжения и водоотведения;
тепловые и атомные электростанции (основные циркуляционные, сетевые и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
металлургическое, машиностроительное и горнодобывающее производство;
магистральные насосные станции, мелиорация и ирригационные системы большой протяжённости;
промышленные объекты с высокими требованиями к надёжности оборудования.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс:
- Н19.26.20.03: 4–6 лет или 12 000–20 000 моточасов
- У01.060.12: 3–5 лет или 10 000–18 000 моточасов
Факторы снижения ресурса: высокое содержание абразивных частиц, кавитация, нарушение радиальных зазоров, коррозия, работа с перегревом, гидравлические удары, механические повреждения при монтаже
Признаки критического износа: снижение напора и производительности насоса, повышенная вибрация, увеличение потребляемой мощности, характерный шум в зоне рабочего колеса, видимые следы выработки на уплотнительной поверхности, подтекание среды через сальник из-за возросших перетечек
Рекомендация: при замене уплотняющего кольца проводить диагностику состояния ответной поверхности, радиального зазора, рабочего колеса и корпуса насоса; рекомендуется заменять пару колец (в корпусе и на рабочем колесе) одновременно для обеспечения равномерного износа и стабильных гидравлических характеристик
