Назначение

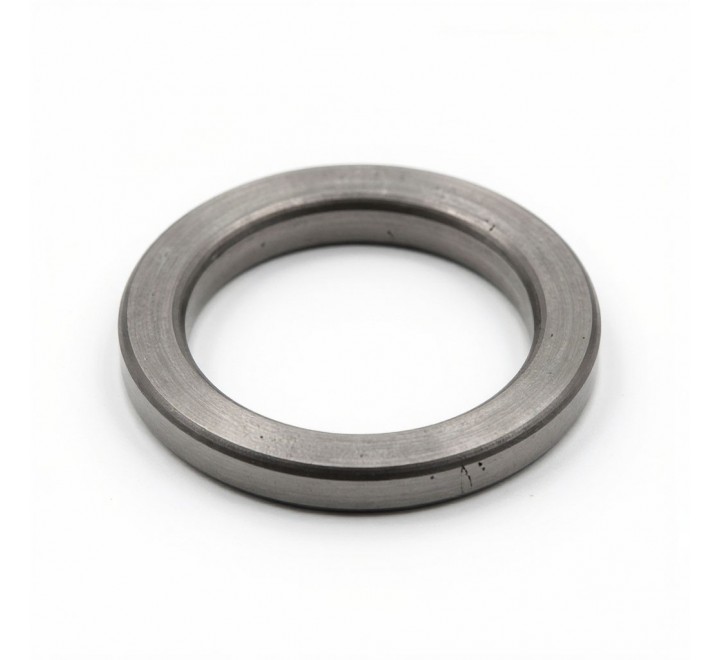

Ответственный элемент проточной части центробежного насоса СЭ 2500-180-10 высокой производительности, обеспечивающий гидравлическое уплотнение между вращающимся рабочим колесом и неподвижным корпусом. Предназначено для минимизации внутренних перетечек перекачиваемой среды из зоны нагнетания во всасывание, поддержания заданных радиальных зазоров, повышения объёмного КПД насоса и защиты дорогостоящих корпусных деталей от абразивного, эрозионного и коррозионного износа.

Принцип работы
Уплотняющее кольцо устанавливается в расточку корпуса или на ступицу рабочего колеса, формируя узкий щелевой или лабиринтный зазор. При работе насоса перепад давления между напорной и всасывающей полостями создаёт контролируемый поток жидкости через этот зазор. Кольцо из коррозионно-стойкой мартенситной стали 20Х13-а воспринимает гидродинамические нагрузки и абразивное воздействие, предотвращая прямой контакт лопаток колеса с корпусом. Прецизионная обработка уплотнительного пояса, повышенная коррозионная стойкость и строгое соблюдение допусков обеспечивают стабильность гидравлических характеристик, снижение потерь на трение и длительный ресурс узла даже при работе с солесодержащими или слабоагрессивными средами.

Технические характеристики

Параметр	Значение
Номер чертежа	819.07.11.04
Материал исполнения	Сталь 20Х13-а (мартенситная коррозионно-стойкая)
Масса	5,80 кг
Рабочая температура	от –40 °C до +100 °C (до +120 °C при кратковременных нагрузках)
Твердость	HB 180–220 (в состоянии поставки) / до HRC 35–45 (после термообработки)
Шероховатость уплотнительной поверхности	Ra ≤ 0,8 мкм
Тип посадки в корпус/колесо	Посадка с натягом / фиксация стопорными штифтами или винтами
Допустимый радиальный зазор	0,20–0,50 мм (согласно паспорту насоса)
Коррозионная стойкость	Повышенная к воде, солевым растворам, слабым кислотам и щелочам
Совместимые среды	Вода, технические жидкости, слабоагрессивные и солесодержащие среды

Габаритные размеры

Уплотняющее кольцо выполнено в виде цилиндрической детали с уплотнительным поясом и посадочным буртом. Ориентировочные параметры (с учётом массы 5,80 кг и типоразмера насоса):

Наружный диаметр: 190–260 мм
Внутренний диаметр: 110–170 мм
Ширина уплотнительного пояса: 25–40 мм
Общая высота: 35–55 мм

Точные геометрические параметры, допуски на посадочные поверхности, конфигурация канавок для стопорных штифтов и размеры буртов строго определяются чертежом 819.07.11.04. При подборе обязательно указывать номер чертежа и позицию установки (в корпусе или на рабочем колесе).

Конструктивное использование и монтаж

Кольцо устанавливается в расточку корпуса насоса СЭ 2500-180-10 или на ступицу рабочего колеса. Фиксируется посадкой с натягом, стопорными винтами или штифтами в зависимости от конструктивного исполнения. Работает в паре с ответным уплотнительным элементом, формируя герметичный зазор минимальной величины.

Требования к монтажу:

Обязательная очистка посадочных мест от загрязнений, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости посадочных поверхностей (Ra ≤ 1,6 мкм для посадочных зон);
Для установки с натягом: нагрев кольца до 100–130 °С или охлаждение посадочного места для обеспечения равномерной посадки без ударных нагрузок;
Запрещается наносить удары по рабочей уплотнительной поверхности во избежание микротрещин, деформаций и нарушения геометрии зазора;
После установки проверить радиальный зазор между кольцом и ответной деталью с использованием щупов или индикаторных приспособлений;
Зазор должен строго соответствовать значениям, указанным в паспорту насоса;
Перед сборкой нанести тонкий слой совместимой смазки на уплотнительные поверхности;
При работе с агрессивными или солесодержащими средами рекомендуется контроль состояния крепёжных элементов и при необходимости применение антикоррозионных покрытий.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии СЭ 2500-180-10 на промышленных объектах высокой мощности:

магистральные системы водоснабжения и водоотведения;
тепловые и атомные электростанции (основные циркуляционные, сетевые и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
химическое производство и работа с реагентами;
металлургическое, машиностроительное и горнодобывающее производство;
магистральные насосные станции, мелиорация и ирригационные системы большой протяжённости.

Рекомендуется для работы с водой, техническими жидкостями и слабоагрессивными/солесодержащими средами при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 4–6 лет или 12 000–20 000 моточасов (благодаря применению стали 20Х13-а)
Факторы снижения ресурса: высокое содержание абразивных частиц, кавитация, нарушение радиальных зазоров, интенсивная коррозия при нарушении пассивного слоя, работа с перегревом, гидравлические удары, механические повреждения при монтаже
Признаки критического износа: снижение напора и производительности насоса, повышенная вибрация, увеличение потребляемой мощности, характерный шум в зоне рабочего колеса, видимые следы выработки на уплотнительной поверхности, подтекание среды через сальник из-за возросших перетечек, появление коррозионных язв
Рекомендация: при замене уплотняющего кольца проводить диагностику состояния ответной поверхности, радиального зазора, рабочего колеса и корпуса насоса; рекомендуется заменять пару колец (в корпусе и на рабочем колесе) одновременно для обеспечения равномерного износа и стабильных гидравлических характеристик; при работе с агрессивными средами рекомендуется периодический контроль коррозионного состояния и при необходимости восстановление защитного слоя
