Назначение

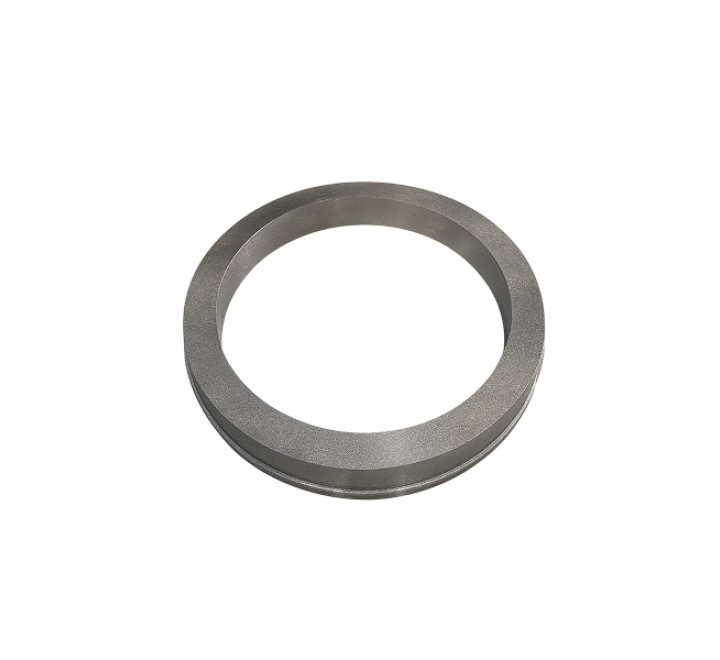

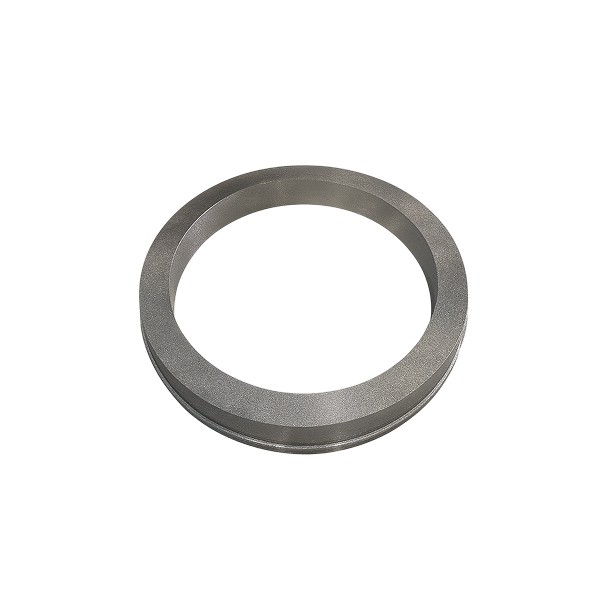

Ответственный элемент гидравлического уплотнения многоступенчатого центробежного питательного насоса ПЭ 100-53. Предназначено для минимизации внутренних перетечек питательной воды между ступенями насоса и в зоне разгрузочного устройства, поддержания заданных радиальных зазоров, повышения объёмного КПД агрегата и защиты дорогостоящих корпусных деталей от абразивного, эрозионного и коррозионного износа. Различные номера чертежей соответствуют кольцам для разных позиций установки (межступенчатое уплотнение, уплотнение разгрузочного устройства, вспомогательное кольцо) или заводским ревизиям с корректировкой допусков и конфигурации посадочных элементов.

Принцип работы
Уплотняющее кольцо устанавливается в расточку корпуса, межступенчатую втулку или на ступицу рабочего колеса, формируя узкий щелевой зазор (0,15–0,40 мм). При работе насоса перепад давления между соседними ступенями или камерами создаёт контролируемый переток жидкости через этот зазор. Кольцо из серого чугуна СЧ20 воспринимает гидродинамические нагрузки и абразивное воздействие, предотвращая прямой контакт вращающихся и неподвижных деталей. Прецизионная обработка уплотнительного пояса, высокое внутреннее демпфирование чугуна и строгое соблюдение допусков обеспечивают стабильность гидравлических характеристик, снижение потерь на трение и длительный ресурс узла при работе с питательной водой под давлением до 5,3 МПа и температурой до +160 °C.

Технические характеристики

Параметр	Значение
Номера чертежей	806.001.100.07-01 / 806.001.100.07/I / 806.001.100.08
Материал исполнения	Серый чугун СЧ20 (ГОСТ 1412-85)
Масса	0,80 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальное давление	до 5,3–6,3 МПа
Твердость	HB 90–110
Предел прочности при растяжении	≥ 200 МПа
Шероховатость уплотнительной поверхности	Ra ≤ 1,6 мкм
Тип посадки	Посадка с натягом / фиксация стопорными винтами или штифтами
Допустимый радиальный зазор	0,15–0,40 мм (согласно паспорту насоса)
Совместимые среды	Питательная вода, конденсат, технические жидкости

Габаритные размеры

Небольшая масса (0,80 кг) указывает на компактное исполнение кольца. Ориентировочные параметры:

Наружный диаметр: 70–110 мм
Внутренний диаметр: 50–85 мм
Ширина уплотнительного пояса: 8–15 мм
Общая высота/толщина: 10–25 мм

Точные геометрические параметры, допуски на посадочные поверхности, конфигурация канавок для стопорных элементов и размеры буртов строго определяются указанными чертежами. При подборе обязательно указывать номер чертежа и позицию установки (корпус/втулка/рабочее колесо).

Конструктивное использование и монтаж

Кольцо устанавливается в расточку корпуса, межступенчатую втулку или на ступицу рабочего колеса насоса ПЭ 100-53. Фиксируется посадкой с натягом, стопорными винтами или штифтами в зависимости от конструктивного исполнения. Работает в паре с ответным уплотнительным элементом, формируя герметичный зазор минимальной величины.

Требования к монтажу:

Обязательная очистка посадочных мест от загрязнений, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости посадочных поверхностей (Ra ≤ 1,6 мкм);
Для установки с натягом: нагрев кольца до 80–120 °С или охлаждение посадочного места для обеспечения равномерной посадки без ударных нагрузок;
Запрещается наносить удары по рабочей уплотнительной поверхности во избежание микротрещин, сколов и нарушения геометрии зазора;
После установки проверить радиальный зазор между кольцом и ответной деталью с использованием щупов или индикаторных приспособлений;
Зазор должен строго соответствовать значениям, указанным в паспорту насоса;
Перед сборкой нанести тонкий слой совместимой высокотемпературной смазки на уплотнительные поверхности;
При массе 0,80 кг монтаж выполняется вручную с соблюдением чистоты и аккуратности.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 100-53 на промышленных объектах энергетики:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов;
атомные электростанции (АЭС) — во вспомогательных контурах питания;
котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды.

Рекомендуется для работы с питательной водой и конденсатом при температуре до +160 °C и давлении до 5,3–6,3 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 4–6 лет или 12 000–20 000 моточасов
Факторы снижения ресурса: высокое содержание абразивных частиц в питательной воде, кавитация, нарушение радиальных зазоров при сборке, коррозия при нарушении водно-химического режима (ВХР), работа с перегревом, гидравлические удары, механические повреждения при монтаже
Признаки критического износа: снижение напора и производительности насоса, повышенная вибрация, увеличение потребляемой мощности, характерный шум в зоне ступени, видимые следы выработки на уплотнительной поверхности, подтекание среды через дренаж из-за возросших перетечек
Рекомендация: при замене уплотняющего кольца проводить диагностику состояния ответной поверхности, радиального зазора, рабочего колеса и корпуса насоса; рекомендуется заменять пару колец (в корпусе и на вращающейся детали) одновременно для обеспечения равномерного износа и стабильных гидравлических характеристик; при работе с питательной водой обязателен контроль ВХР для предотвращения коррозии
