Назначение

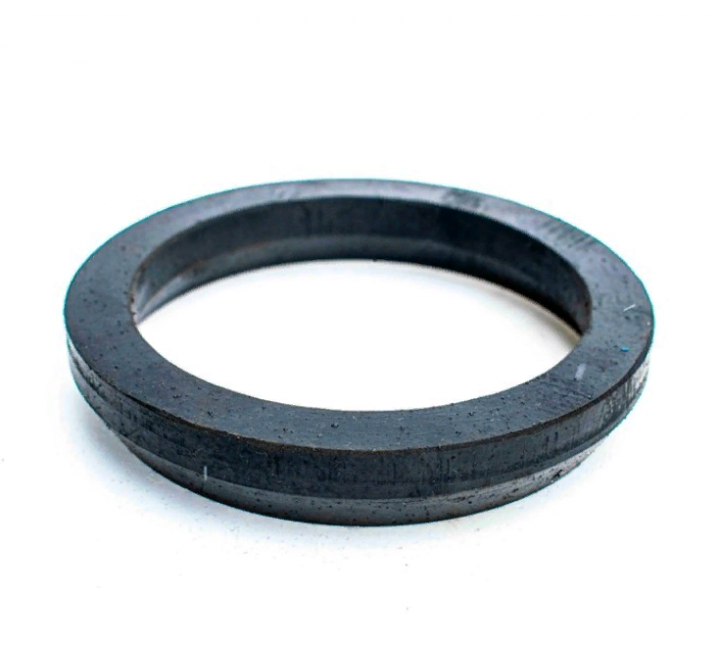

Ответственный элемент проточной части центробежного насоса Д 2000-21-2 двустороннего входа, обеспечивающий гидравлическое уплотнение между вращающимся рабочим колесом и неподвижным корпусом. Предназначено для минимизации внутренних перетечек перекачиваемой среды из зоны нагнетания во всасывание, поддержания заданных радиальных зазоров, повышения объёмного КПД насоса и защиты дорогостоящих корпусных деталей от абразивного, эрозионного и коррозионного износа. Разница в массе (14,00 кг и 16,00 кг) обусловлена конструктивными различиями: толщиной стенок, шириной уплотнительного пояса или наличием дополнительных рёбер жёсткости/буртов в модификации с индексом «Р» (возможно, «ремонтное», «усиленное» или «с изменённой конфигурацией»).

Принцип работы
Уплотняющее кольцо устанавливается в расточку корпуса или на ступицу рабочего колеса, формируя узкий щелевой или лабиринтный зазор. При работе насоса перепад давления между напорной и всасывающей полостями создаёт контролируемый поток жидкости через этот зазор. Кольцо из серого чугуна СЧ20 воспринимает гидродинамические нагрузки и абразивное воздействие, предотвращая прямой контакт лопаток колеса с корпусом. Прецизионная обработка уплотнительного пояса, высокое внутреннее демпфирование чугуна и строгое соблюдение допусков обеспечивают стабильность гидравлических характеристик, снижение потерь на трение и длительный ресурс узла.

Технические характеристики

Параметр	Н06.19.20.03	Н06.19.20.03Р
Номер чертежа	Н06.19.20.03	Н06.19.20.03Р
Материал исполнения	Серый чугун СЧ20 (ГОСТ 1412-85)	Серый чугун СЧ20 (ГОСТ 1412-85)
Масса, кг	14,00	16,00
Рабочая температура	от –40 °C до +80 °C	от –40 °C до +80 °C
Твердость	HB 90–110	HB 90–110
Предел прочности при растяжении	≥ 200 МПа	≥ 200 МПа
Шероховатость уплотнительной поверхности	Ra ≤ 1,6 мкм	Ra ≤ 1,6 мкм
Тип посадки в корпус/колесо	Посадка с натягом / фиксация стопорными штифтами или винтами	Посадка с натягом / фиксация стопорными штифтами или винтами
Допустимый радиальный зазор	0,20–0,50 мм (согласно паспорту насоса)	0,20–0,50 мм (согласно паспорту насоса)
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры

Разница в массе (2,00 кг) указывает на конструктивные различия:

Н06.19.20.03 (СЧ20, 14,00 кг): Стандартное уплотняющее кольцо. Ориентировочные параметры: наружный диаметр 260–340 мм, внутренний диаметр 150–220 мм, ширина уплотнительного пояса 35–50 мм, общая высота 40–65 мм.
Н06.19.20.03Р (СЧ20, 16,00 кг): Усиленное или ремонтное исполнение. Ориентировочные параметры: наружный диаметр 270–350 мм, внутренний диаметр 150–220 мм, ширина уплотнительного пояса 40–60 мм, общая высота 45–70 мм. Увеличенная масса обусловлена большей толщиной стенок, расширенным посадочным буртом или дополнительными рёбрами жёсткости для работы в условиях повышенных нагрузок.

Точные геометрические параметры, допуски на посадочные поверхности, конфигурация канавок для стопорных штифтов и размеры буртов строго определяются указанными чертежами. При подборе обязательно указывать номер чертежа и позицию установки (в корпусе или на рабочем колесе).

Конструктивное использование и монтаж

Кольцо устанавливается в расточку корпуса насоса Д 2000-21-2 или на ступицу рабочего колеса. Фиксируется посадкой с натягом, стопорными винтами или штифтами в зависимости от конструктивного исполнения. Работает в паре с ответным уплотнительным элементом, формируя герметичный зазор минимальной величины.

Требования к монтажу:

Обязательная очистка посадочных мест от загрязнений, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости посадочных поверхностей (Ra ≤ 1,6 мкм);
Для установки с натягом: нагрев кольца до 80–120 °С или охлаждение посадочного места для обеспечения равномерной посадки без ударных нагрузок;
Запрещается наносить удары по рабочей уплотнительной поверхности во избежание микротрещин, деформаций и нарушения геометрии зазора;
После установки проверить радиальный зазор между кольцом и ответной деталью с использованием щупов или индикаторных приспособлений;
Зазор должен строго соответствовать значениям, указанным в паспорту насоса;
Перед сборкой нанести тонкий слой совместимой смазки на уплотнительные поверхности;
При массе 14,00–16,00 кг рекомендуется использование подъёмных приспособлений и мягких строп для безопасного монтажа.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии Д 2000-21-2 на промышленных объектах:

системы водоснабжения и водоотведения средней и высокой производительности;
тепловые и атомные электростанции (циркуляционные, сетевые и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
металлургическое, машиностроительное и горнодобывающее производство;
насосные станции, мелиорация и ирригационные системы;
промышленные объекты с требованиями к надёжности технологического оборудования.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 4–6 лет или 12 000–20 000 моточасов
Факторы снижения ресурса: высокое содержание абразивных частиц, кавитация, нарушение радиальных зазоров, коррозия, работа с перегревом, гидравлические удары, механические повреждения при монтаже
Признаки критического износа: снижение напора и производительности насоса, повышенная вибрация, увеличение потребляемой мощности, характерный шум в зоне рабочего колеса, видимые следы выработки на уплотнительной поверхности, подтекание среды через сальник из-за возросших перетечек
Рекомендация: при замене уплотняющего кольца проводить диагностику состояния ответной поверхности, радиального зазора, рабочего колеса и корпуса насоса; рекомендуется заменять пару колец (в корпусе и на рабочем колесе) одновременно для обеспечения равномерного износа и стабильных гидравлических характеристик
