Назначение

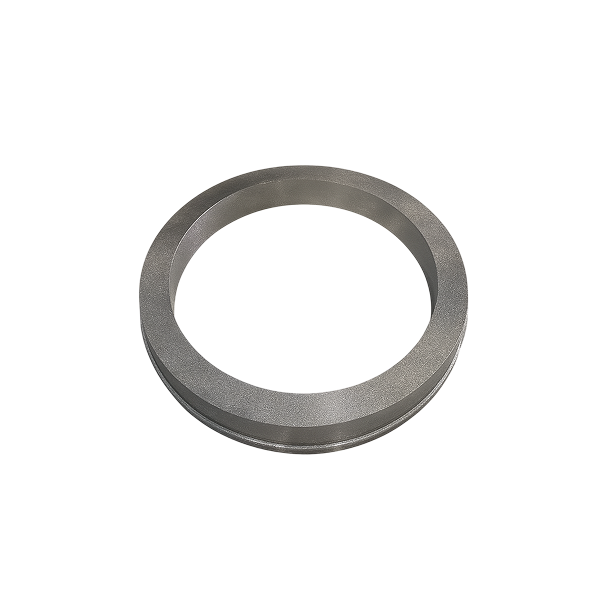

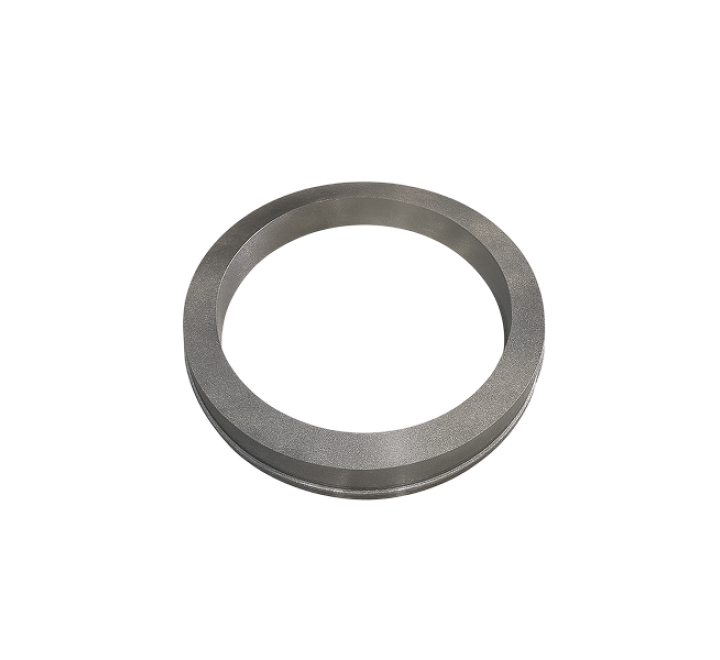

Ответственный элемент проточной части центробежного насоса Д 2000-100 двустороннего входа высокой производительности, обеспечивающий гидравлическое уплотнение между вращающимся рабочим колесом и неподвижным корпусом. Предназначено для минимизации внутренних перетечек перекачиваемой среды из зоны нагнетания во всасывание, поддержания заданных радиальных зазоров, повышения объёмного КПД насоса и защиты дорогостоящих корпусных деталей от абразивного, эрозионного и коррозионного износа.

Принцип работы
Уплотняющее кольцо устанавливается в расточку корпуса или на ступицу рабочего колеса, формируя узкий щелевой или лабиринтный зазор. При работе насоса перепад давления между напорной и всасывающей полостями создаёт контролируемый поток жидкости через этот зазор. Кольцо из серого чугуна СЧ20 воспринимает гидродинамические нагрузки и абразивное воздействие, предотвращая прямой контакт лопаток колеса с корпусом. Прецизионная обработка уплотнительного пояса, высокое внутреннее демпфирование чугуна и строгое соблюдение допусков обеспечивают стабильность гидравлических характеристик, снижение потерь на трение и длительный ресурс узла.

Технические характеристики

Параметр	Значение
Номер чертежа	Н06.010.20.03
Материал исполнения	Серый чугун СЧ20 (ГОСТ 1412-85)
Масса	14,50 кг
Рабочая температура	от –40 °C до +80 °C
Твердость	HB 90–110
Шероховатость уплотнительной поверхности	Ra ≤ 1,6 мкм
Тип посадки в корпус/колесо	Посадка с натягом / фиксация стопорными штифтами или винтами
Допустимый радиальный зазор	0,25–0,55 мм (согласно паспорту насоса)
Предел прочности при растяжении	≥ 200 МПа
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды

Габаритные размеры

Уплотняющее кольцо выполнено в виде массивной цилиндрической детали с уплотнительным поясом и посадочным буртом. Ориентировочные параметры (с учётом массы 14,50 кг и производительности насоса Д 2000-100):

Наружный диаметр: 260–340 мм
Внутренний диаметр: 150–220 мм
Ширина уплотнительного пояса: 35–55 мм
Общая высота: 45–70 мм

Точные геометрические параметры, допуски на посадочные поверхности, конфигурация канавок для стопорных штифтов и размеры буртов строго определяются чертежом Н06.010.20.03. При подборе обязательно указывать номер чертежа и позицию установки (в корпусе или на рабочем колесе).

Конструктивное использование и монтаж

Кольцо устанавливается в расточку корпуса насоса Д 2000-100 или на ступицу рабочего колеса. Фиксируется посадкой с натягом, стопорными винтами или штифтами в зависимости от конструктивного исполнения. Работает в паре с ответным уплотнительным элементом, формируя герметичный зазор минимальной величины.

Требования к монтажу:

Обязательная очистка посадочных мест от загрязнений, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости посадочных поверхностей (Ra ≤ 1,6 мкм);
Для установки с натягом: нагрев кольца до 80–120 °С или охлаждение посадочного места для обеспечения равномерной посадки без ударных нагрузок;
Запрещается наносить удары по рабочей уплотнительной поверхности во избежание микротрещин, деформаций и нарушения геометрии зазора;
После установки проверить радиальный зазор между кольцом и ответной деталью с использованием щупов или индикаторных приспособлений;
Зазор должен строго соответствовать значениям, указанным в паспорту насоса;
Перед сборкой нанести тонкий слой совместимой смазки на уплотнительные поверхности;
При массе 14,50 кг рекомендуется использование подъёмных приспособлений для безопасного монтажа.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии Д 2000-100 на промышленных объектах высокой мощности

магистральные системы водоснабжения и водоотведения;
тепловые и атомные электростанции (основные циркуляционные, сетевые и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
металлургическое, машиностроительное и горнодобывающее производство;
крупные насосные станции, мелиорация и ирригационные системы большой протяжённости;
промышленные объекты с высокими требованиями к надёжности оборудования.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 4–6 лет или 12 000–20 000 моточасов
Факторы снижения ресурса: высокое содержание абразивных частиц, кавитация, нарушение радиальных зазоров, коррозия, работа с перегревом, гидравлические удары, механические повреждения при монтаже
Признаки критического износа: снижение напора и производительности насоса, повышенная вибрация, увеличение потребляемой мощности, характерный шум в зоне рабочего колеса, видимые следы выработки на уплотнительной поверхности, подтекание среды через сальник из-за возросших перетечек
Рекомендация: при замене уплотняющего кольца проводить диагностику состояния ответной поверхности, радиального зазора, рабочего колеса и корпуса насоса; рекомендуется заменять пару колец (в корпусе и на рабочем колесе) одновременно для обеспечения равномерного износа и стабильных гидравлических характеристик
