Назначение

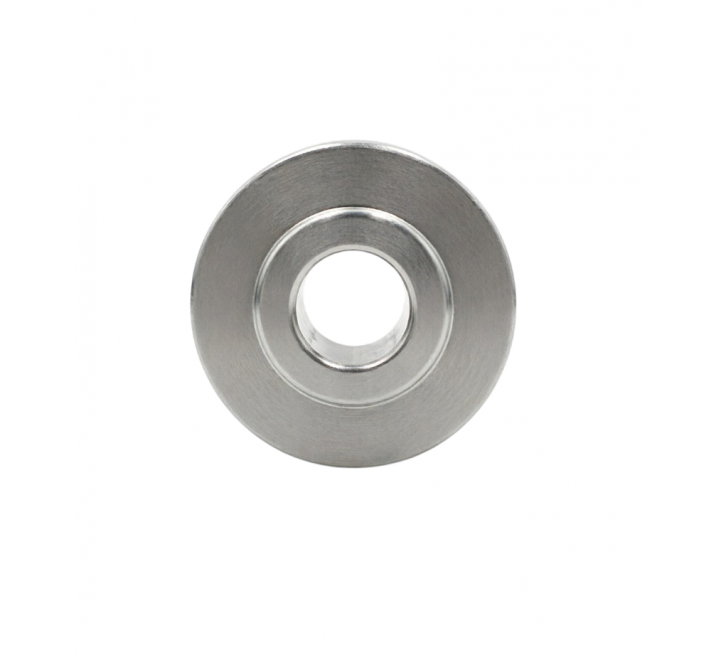

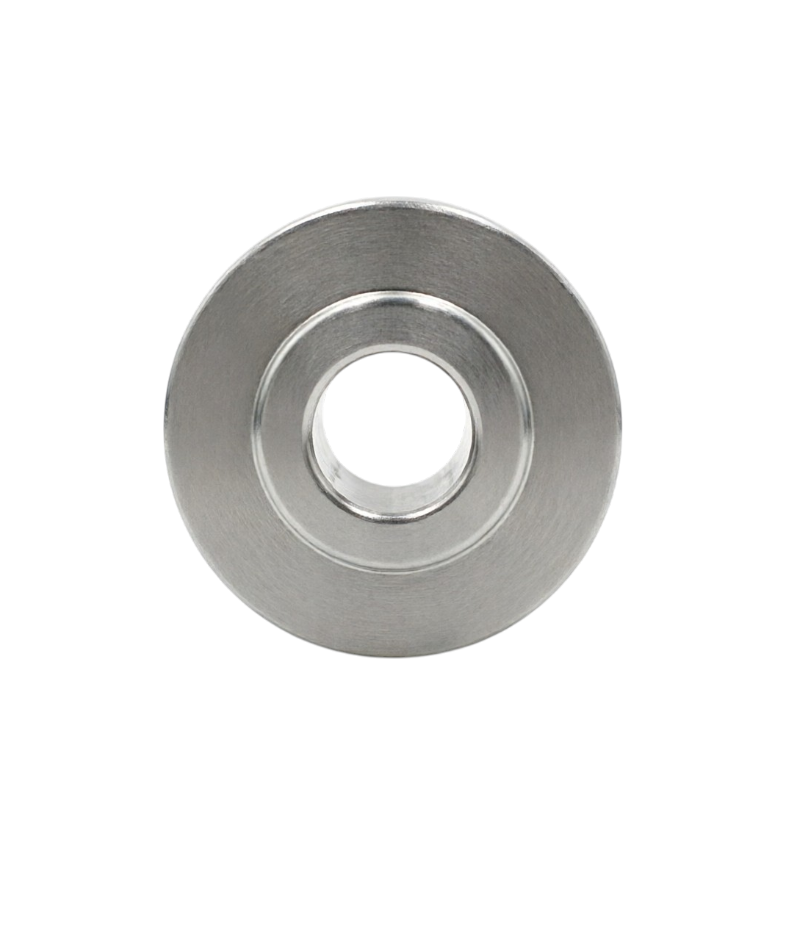

Ответственная деталь уплотнительного узла центробежного насоса ЦН 1000-180, обеспечивающая герметичность стыковых соединений проточной части и предотвращающая утечки перекачиваемой среды. Исключает подсос воздуха, перетечки между секциями и неравномерное распределение давления, повышая надёжность и КПД насосного агрегата.
Принцип работы
В процессе эксплуатации деталь работает в зоне контакта сопрягаемых поверхностей, воспринимая давление рабочей среды и температурные деформации. За счёт прецизионной обработки торцевых и посадочных поверхностей, а также расчётного натяга, обеспечивается плотное прилегание кольца, формируется стабильный уплотнительный контур и исключается проникновение жидкости или газа через стык.
Габаритные размеры (типовые)
Наружный диаметр: 280–340 мм
Внутренний диаметр: 190–240 мм
Толщина (высота): 35–55 мм
Конструктивное использование и монтаж
Деталь устанавливается в стыке корпусных элементов насоса (между корпусом и крышкой, секциями или фланцами) и фиксируется за счёт затяжки крепёжных элементов или прессовой посадки. Работает в едином узле с корпусом, прокладками, болтовым соединением и уплотнительными материалами.
Требования к монтажу: обязательная очистка посадочных поверхностей от загрязнений, окалины и остатков старых уплотнений, контроль плоскостности и параллельности сопрягаемых плоскостей, равномерная затяжка крепёжных элементов с контролем момента, использование рекомендованных герметизирующих составов при необходимости.
Область применения
Предназначена для эксплуатации в составе центробежных насосов серии ЦН 1000-180 на промышленных объектах:
- системы магистрального и технологического водоснабжения;
- теплоэнергетика и котельные установки;
- ирригационные станции и мелиоративные комплексы;
- промышленные циклы оборотного водоснабжения.
Рекомендуется для работы с нейтральными жидкостями при температуре до 80 °C и соблюдении режима фильтрации перекачиваемой среды.
Срок эксплуатации и диагностика
Нормативный ресурс: 4–6 лет или 15 000–20 000 моточасов
Факторы снижения ресурса: коррозионно-активные компоненты в среде, превышение рабочего давления/температуры, неравномерная затяжка крепежа, вибрационные нагрузки, нарушение соосности при сборке
Признаки критического износа: подтекание среды через стык, деформация или трещины на уплотняющих поверхностях, ослабление посадочного натяга, локальная коррозия, повышенная вибрация узла
Рекомендация: при замене уплотняющего кольца обязательна совместная диагностика состояния сопрягаемых поверхностей корпуса, крепёжных элементов и смежных уплотнительных деталей, а также контроль плоскостности посадочных плоскостей.
Примечание: Чертежи Г-20202 и Г-2929 могут соответствовать разным модификациям или периодам выпуска насоса ЦН 1000-180. Точные массогабаритные характеристики, допуски и требования к материалу рекомендуется уточнять по заводской конструкторской документации или у предприятия-изготовителя насосного оборудования. При замене необходимо проверять взаимозаменяемость деталей и соответствие габаритных размеров конкретной модификации насоса.
