Смотровое стекло насоса 2НВР-60Д

Назначение

Принцип работы

Технические характеристики

Габаритные размеры (типовые)

• Наружный диаметр: 50–80 мм

• Диаметр прозрачной зоны: 40–60 мм

• Толщина стекла: 5–10 мм

• Высота корпуса с уплотнением: 15–25 мм

Точные геометрические параметры, конфигурация посадочных поверхностей и размеры уплотнительных элементов определяются конструкторской документацией и могут отличаться в зависимости от ревизии насоса. При подборе детали рекомендуется указывать заводской номер оборудования, серийный номер или прикладывать чертёж/фотографию заменяемого элемента.

Конструктивное использование и монтаж

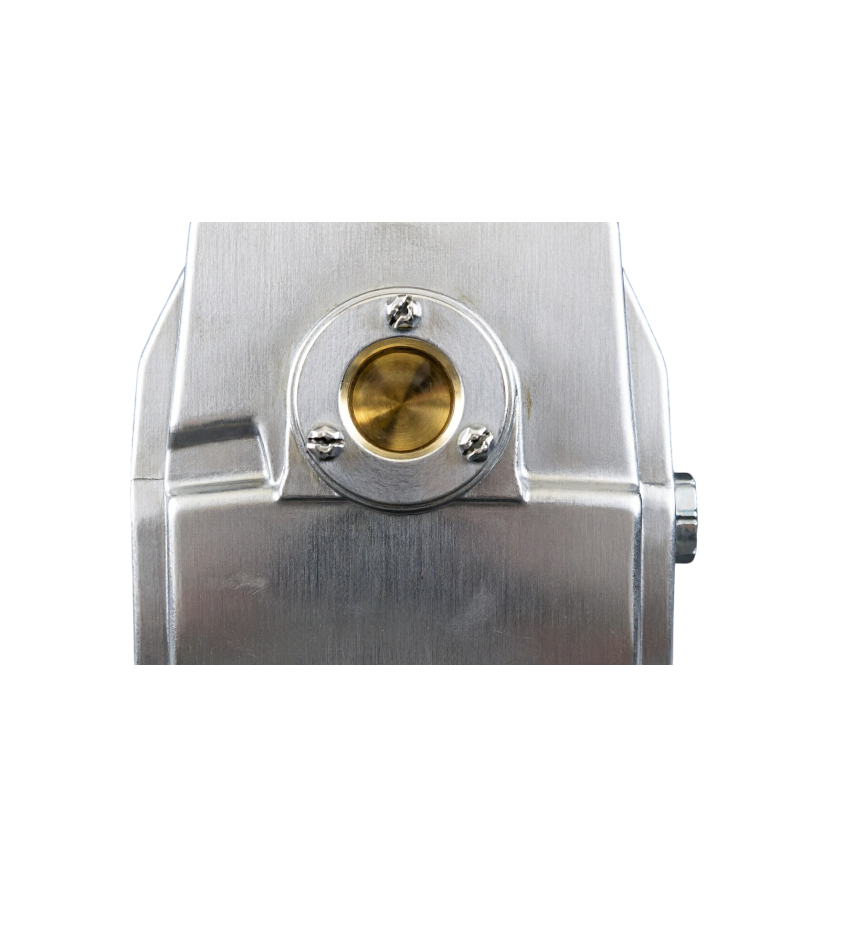

Смотровое стекло устанавливается в специальное окно корпуса масляного резервуара насоса 2НВР-60Д и фиксируется прижимным кольцом, резьбовой втулкой или крепёжными винтами. Уплотнение обеспечивается резиновым кольцом или паронитовой прокладкой, предотвращающей утечки масла и подсос атмосферного воздуха.

Требования к монтажу:

• Обязательная очистка посадочного места и уплотнительных поверхностей от загрязнений и старого масла;

• Проверка целостности стекла и отсутствия трещин, сколов, помутнений;

• Установка уплотнительного кольца без перекосов и защемлений;

• Равномерная затяжка крепёжных элементов с контролем момента для предотвращения разрушения стекла;

• Запрещается прилагать чрезмерные усилия при затяжке.

После монтажа рекомендуется проверить герметичность соединения при работе насоса и убедиться в отсутствии подтеканий.

Область применения

Деталь предназначена для эксплуатации в составе двухступенчатых пластинчато-роторных вакуумных насосов серии 2НВР-60Д на промышленных объектах:

• химическая и нефтехимическая промышленность;

• пищевое и фармацевтическое производство;

• системы вакуумной упаковки, сушки, дегазации и напыления;

• машиностроение, металлургическое и энергетическое производство;

• лабораторное и научно-исследовательское оборудование;

• полиграфическое и упаковочное производство.

Рекомендуется для работы в условиях промышленной эксплуатации при температуре окружающей среды от –20 °C до +50 °C при соблюдении режимов технического обслуживания и контроля состояния масляной системы.

Срок эксплуатации и диагностика

• Нормативный ресурс: 3–5 лет или 10 000–15 000 моточасов

• Факторы снижения ресурса: механические повреждения, термические удары, вибрационные нагрузки, коррозия крепёжных элементов, старение уплотнений, абразивные загрязнения масла, химическое воздействие паров

• Признаки критического износа: трещины или сколы на стекле, помутнение прозрачной зоны, утечки масла через уплотнение, запотевание внутренней поверхности, разрушение крепёжных элементов, потеря герметичности

• Рекомендация: при замене смотрового стекла проверять состояние уплотнительного кольца, посадочного места корпуса, крепёжных элементов; рекомендуется одновременная замена уплотнения; проводить регулярную очистку стекла от масляных отложений для обеспечения качественного визуального контроля

Смотровое стекло насоса 2НВР-60Д доступно для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Чтобы уточнить наличие, подобрать деталь по серийному номеру или модификации насоса и получить коммерческое предложение, обратитесь к специалистам компании.
