Описание

Подробности

Назначение
Ответственный элемент контрольно-измерительной системы пластинчато-роторного вакуумного насоса 2НВР-5ДМ, обеспечивающий визуальный контроль уровня вакуумного масла в картере насоса. Предназначено для наблюдения за состоянием масляной системы, контроля наличия и качества смазочного материала, своевременного обнаружения утечек и предотвращения работы насоса без масла.

Принцип работы

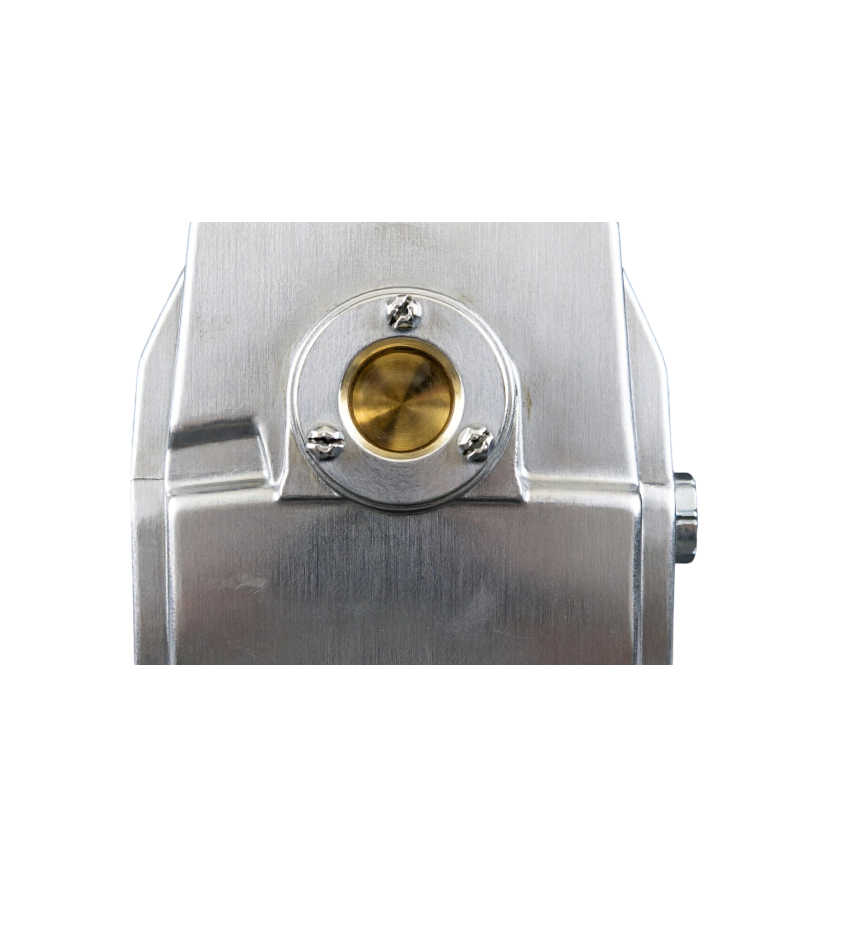

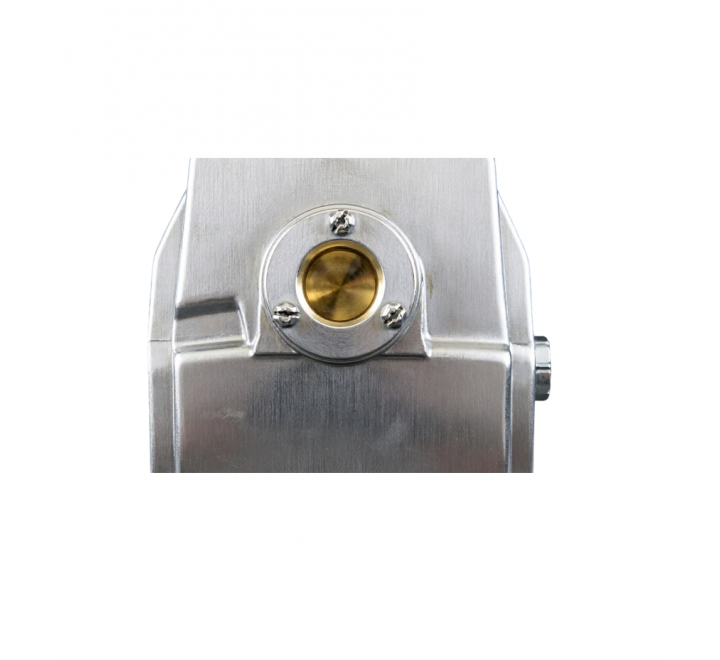

Смотровое стекло устанавливается в корпусе масляного резервуара или картера насоса и обеспечивает прозрачное окно для визуального наблюдения за уровнем масла. Конструкция предусматривает герметичное уплотнение по контуру для предотвращения утечек масла и подсоса воздуха. Через прозрачный материал оператор может контролировать уровень масла относительно меток (минимум/максимум), оценивать степень загрязнения, наличие эмульсии или пены, что позволяет своевременно проводить техническое обслуживание и замену масла.

Технические характеристики

Параметр	Значение
Номер чертежа	ЩП8.640.245-00 3
Материал исполнения	Стекло оптическое / закалённое стекло / прозрачный полимер (по исполнению)
Масса	0,05–0,15 кг
Рабочая температура	от –20 °C до +100 °C
Условное давление	до 0,2 МПа
Прозрачность	Не менее 85–90%
Тип уплотнения	Резиновое кольцо / прокладка (по исполнению)
Совместимые среды	Вакуумное масло, атмосферный воздух, инертные газы

Габаритные размеры (типовые)

Наружный диаметр: 40–70 мм
Диаметр прозрачной зоны: 30–50 мм
Толщина стекла: 4–8 мм
Высота корпуса с уплотнением: 10–20 мм

Точные геометрические параметры, конфигурация посадочных поверхностей и размеры уплотнительных элементов определяются чертежом ЩП8.640.245-00 3 и могут отличаться в зависимости от ревизии насоса. При подборе детали рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемого элемента.

Конструктивное использование и монтаж

Смотровое стекло устанавливается в специальное окно корпуса масляного резервуара насоса 2НВР-5ДМ и фиксируется прижимным кольцом, резьбовой втулкой или крепёжными винтами. Уплотнение обеспечивается резиновым кольцом или прокладкой, предотвращающей утечки масла и подсос атмосферного воздуха.

Требования к монтажу: обязательная очистка посадочного места и уплотнительных поверхностей от загрязнений и старого масла, проверка целостности стекла и отсутствия трещин, установка уплотнительного кольца без перекосов, равномерная затяжка крепёжных элементов с контролем момента для предотвращения разрушения стекла. Запрещается прилагать чрезмерные усилия при затяжке. После монтажа рекомендуется проверить герметичность соединения при работе насоса.

Область применения

Деталь предназначена для эксплуатации в составе двухступенчатых пластинчато-роторных вакуумных насосов серии 2НВР-5ДМ на промышленных объектах:

химическая и нефтехимическая промышленность;
пищевое и фармацевтическое производство;
системы вакуумной упаковки, сушки и дегазации;
машиностроение, металлургическое и энергетическое производство;
лабораторное и научно-исследовательское оборудование;
полиграфическое и упаковочное производство.

Рекомендуется для работы в условиях промышленной эксплуатации при температуре окружающей среды от –20 °C до +50 °C при соблюдении режимов технического обслуживания и контроля состояния масляной системы.

Срок эксплуатации и диагностика

Нормативный ресурс: 3–5 лет или 10 000–15 000 моточасов
Факторы снижения ресурса: механические повреждения, термические удары, вибрационные нагрузки, коррозия крепёжных элементов, старение уплотнений, абразивные загрязнения масла
Признаки критического износа: трещины или сколы на стекле, помутнение прозрачной зоны, утечки масла через уплотнение, запотевание внутренней поверхности, разрушение крепёжных элементов
Рекомендация: при замене смотрового стекла проверять состояние уплотнительного кольца, посадочного места корпуса, крепёжных элементов; рекомендуется одновременная замена уплотнения; проводить регулярную очистку стекла от загрязнений для обеспечения качественного визуального контроля
