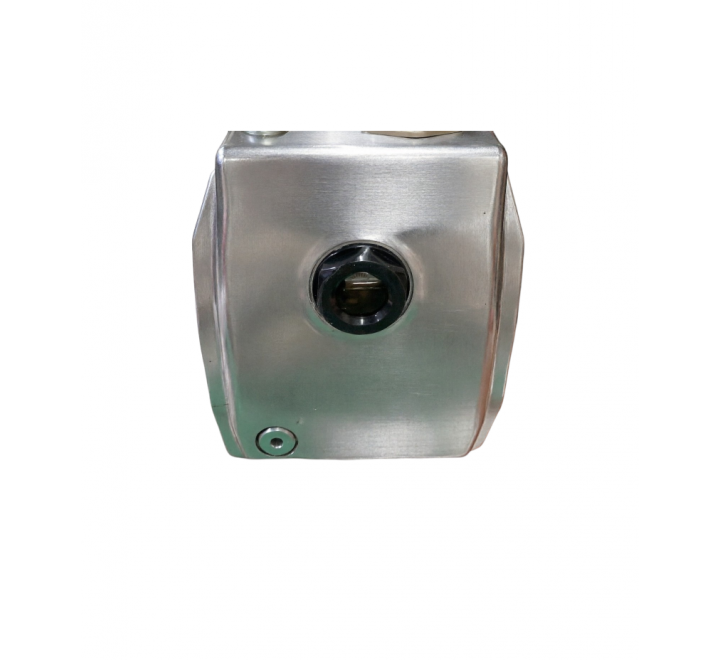

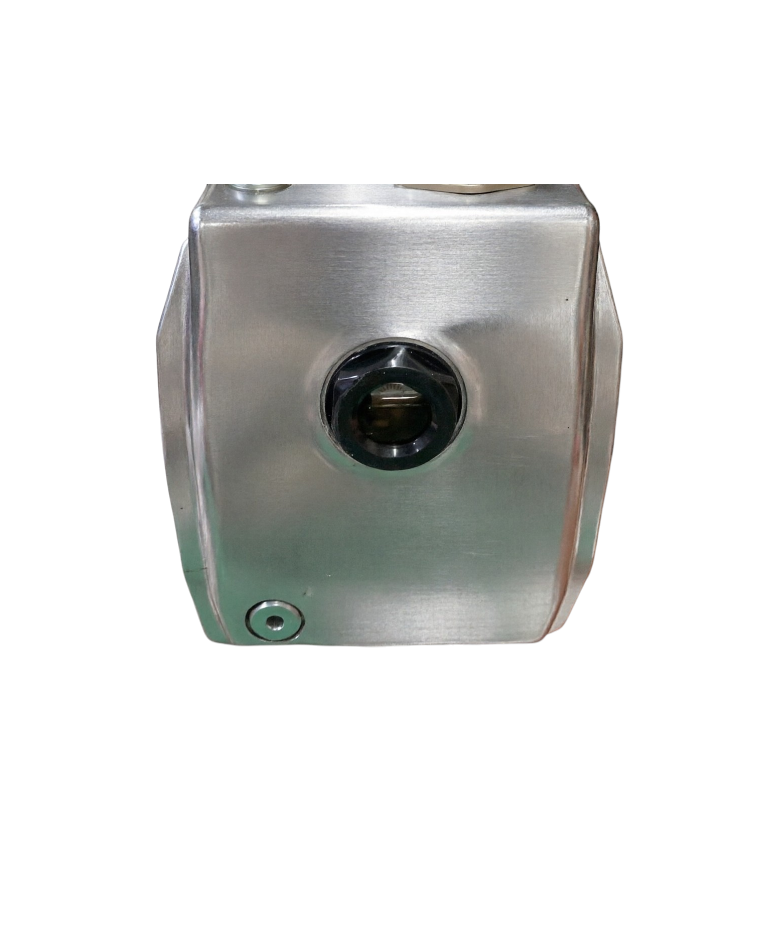

Смотровое стекло насоса 2НВР-250Д

Назначение

Ответственный элемент контрольно-измерительной системы двухступенчатого пластинчато-роторного вакуумного насоса 2НВР-250Д, обеспечивающий визуальный контроль уровня вакуумного масла в картере насоса повышенной производительности. Предназначено для наблюдения за состоянием масляной системы, контроля наличия и качества смазочного материала, своевременного обнаружения утечек и предотвращения работы насоса без масла.

Принцип работы

Смотровое стекло устанавливается в корпусе масляного резервуара или картера насоса и обеспечивает прозрачное окно для визуального наблюдения за уровнем масла. Конструкция предусматривает герметичное уплотнение по контуру для предотвращения утечек масла и подсоса воздуха. Через прозрачный материал оператор может контролировать уровень масла относительно меток (минимум/максимум), оценивать степень загрязнения, наличие эмульсии, пены или продуктов деградации масла, что позволяет своевременно проводить техническое обслуживание и замену смазочного материала.

Технические характеристики

Параметр	Значение
Номер чертежа	Определяется конструкторской документацией (уточнять при заказе)
Масса	0,15–0,35 кг
Условное давление	до 0,2 МПа / вакуум до 10⁻³ мбар
Прозрачность	Не менее 85–90%
Тип уплотнения	Резиновое кольцо / паронитовая прокладка (по исполнению)
Совместимые среды	Вакуумное масло, атмосферный воздух, инертные газы, слабоагрессивные пары

Габаритные размеры (типовые)

Параметр	Значение, мм
Наружный диаметр	60–90
Диаметр прозрачной зоны	50–70
Толщина стекла	6–12
Высота корпуса с уплотнением	20–30

Точные геометрические параметры, конфигурация посадочных поверхностей и размеры уплотнительных элементов определяются конструкторской документацией завода-изготовителя и могут отличаться в зависимости от ревизии насоса. При подборе детали рекомендуется указывать заводской номер оборудования, серийный номер или прикладывать чертёж/фотографию заменяемого элемента.

Конструктивное использование и монтаж

Смотровое стекло устанавливается в специальное окно корпуса масляного резервуара насоса 2НВР-250Д и фиксируется прижимным кольцом, резьбовой втулкой или крепёжными винтами. Уплотнение обеспечивается резиновым кольцом или паронитовой прокладкой, предотвращающей утечки масла и подсос атмосферного воздуха.

Требования к монтажу:

Обязательная очистка посадочного места и уплотнительных поверхностей от загрязнений, старого масла и нагара;
Проверка целостности стекла: отсутствие трещин, сколов, помутнений, внутренних напряжений;
Установка уплотнительного кольца без перекосов, защемлений и предварительной деформации;
Равномерная затяжка крепёжных элементов с контролем момента (для предотвращения разрушения стекла);
Запрещается прилагать чрезмерные усилия при затяжке — использовать динамометрический инструмент;
После монтажа проверить герметичность соединения при работе насоса и убедиться в отсутствии подтеканий.

Область применения

Деталь предназначена для эксплуатации в составе двухступенчатых пластинчато-роторных вакуумных насосов серии 2НВР-250Д на промышленных объектах:

химическая и нефтехимическая промышленность;
пищевое и фармацевтическое производство;
системы вакуумной упаковки, сушки, дегазации, пропитки и напыления;
машиностроение, металлургическое и энергетическое производство;
лабораторное и научно-исследовательское оборудование;
полиграфическое и упаковочное производство.

Рекомендуется для работы в условиях промышленной эксплуатации при температуре окружающей среды от –20 °C до +50 °C при соблюдении режимов технического обслуживания и контроля состояния масляной системы.

Срок эксплуатации и диагностика

Нормативный ресурс: 3–5 лет или 10 000–15 000 моточасов
Факторы снижения ресурса: механические повреждения, термические удары, вибрационные нагрузки, коррозия крепёжных элементов, старение уплотнений, абразивные загрязнения масла, химическое воздействие паров растворителей
Признаки критического износа: трещины или сколы на стекле, помутнение прозрачной зоны, утечки масла через уплотнение, запотевание внутренней поверхности, разрушение крепёжных элементов, потеря герметичности
Рекомендация: при замене смотрового стекла проверять состояние уплотнительного кольца, посадочного места корпуса, крепёжных элементов; рекомендуется одновременная замена уплотнения; проводить регулярную очистку стекла от масляных отложений мягкой ветошью с применением совместимых растворителей для обеспечения качественного визуального контроля

Смотровое стекло насоса 2НВР-250Д доступно для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Чтобы уточнить наличие, подобрать деталь по серийному номеру или модификации насоса и получить коммерческое предложение, обратитесь к специалистам компании.
