Назначение

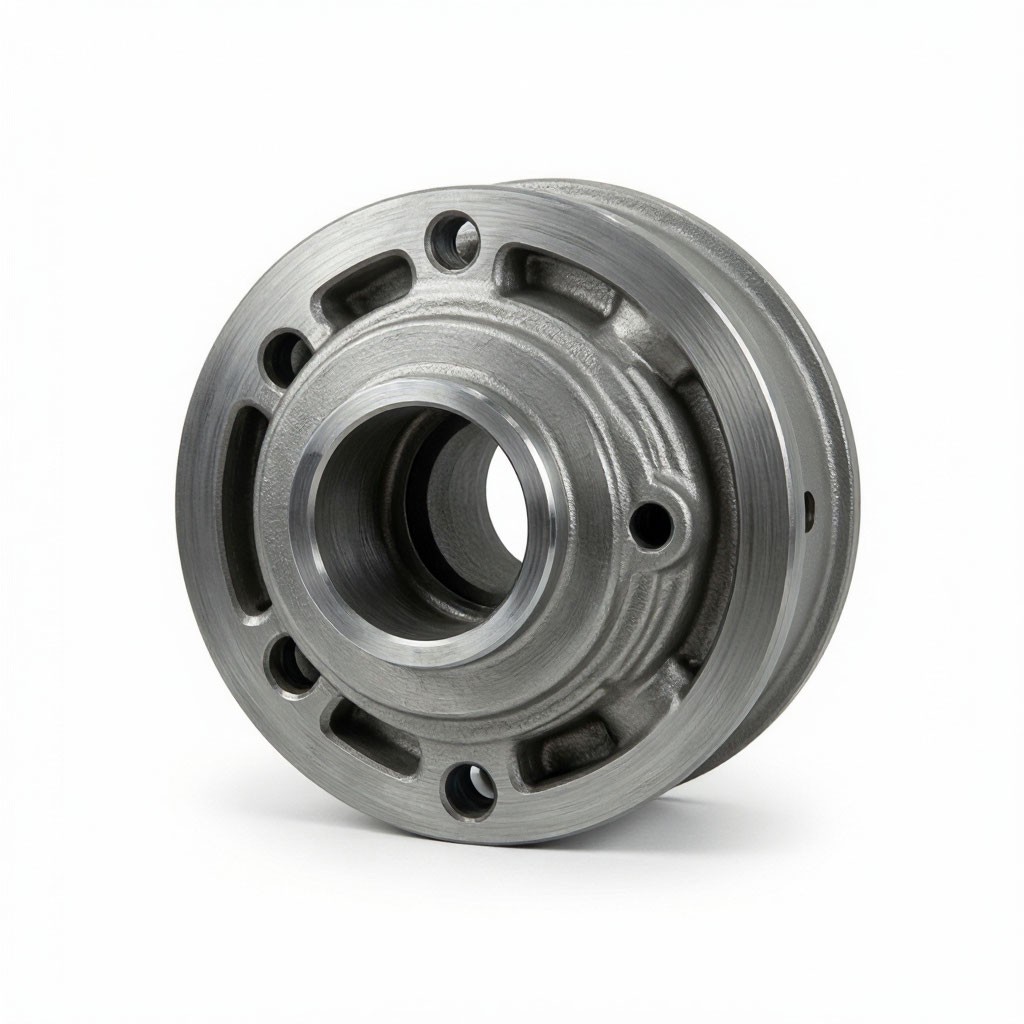

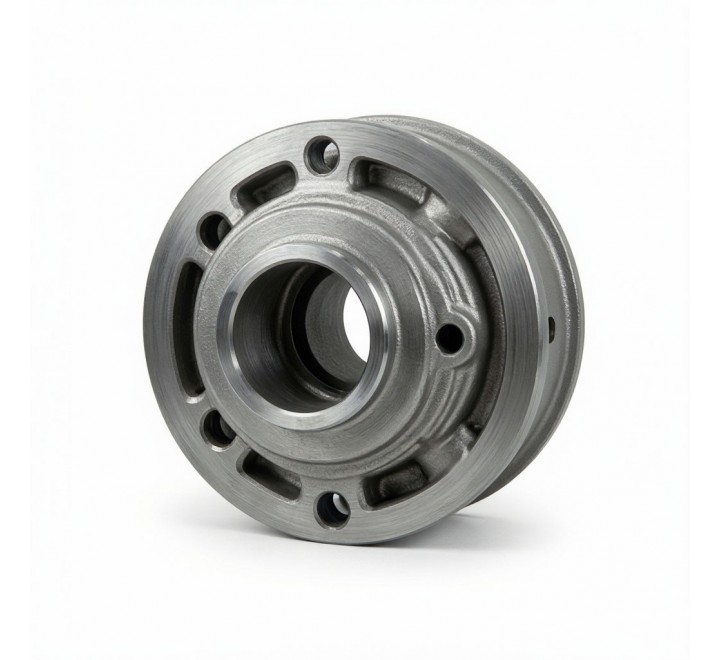

Ответственный элемент корпусной группы многоступенчатого центробежного питательного насоса ПЭ 270-150-3 повышенной производительности. Предназначена для формирования герметичной передней камеры насоса, защиты всасывающего патрубка и входного уплотнительного узла от гидравлических ударов, обеспечения направления потока питательной воды к рабочему колесу I ступени, создания дополнительного барьера для предотвращения утечек рабочей среды, а также для направления дренажных потоков в системе уплотнений. Изготовление из коррозионно-стойкой стали 20Х13 гарантирует стойкость к эрозии, коррозии и термическим нагрузкам при работе с питательной водой под давлением до 15,0 МПа и температурой до +160 °C.

Принцип работы
Передняя рубашка устанавливается в корпусе насоса со стороны всасывающего патрубка, в зоне входа питательной воды и уплотнения вала. При работе насоса она воспринимает гидравлические нагрузки от входного потока, обеспечивая плавное направление среды к рабочему колесу первой ступени и минимизацию кавитационных явлений. Конструкция рубашки предусматривает уплотнительные пояса и каналы для дренажа, что обеспечивает герметичность соединения с корпусом и эффективный отвод возможных перетечек. Материал 20Х13 обеспечивает высокую коррозионную стойкость, механическую прочность и стабильность геометрии в условиях длительной эксплуатации при высоких параметрах среды.

Технические характеристики

Параметр	Значение
Номер чертежа	5М-01-09В
Материал исполнения	20Х13 (сталь коррозионно-стойкая мартенситного класса)
Масса	6,00 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальное давление	до 15,0 МПа
Твердость	HB 170–210 (поставка) / до HRC 35–45 после термообработки
Шероховатость рабочих поверхностей	Ra ≤ 1,6 мкм (уплотнительные зоны), Ra ≤ 3,2 мкм (корпусные поверхности)
Тип соединения с корпусом	Фланцевое / резьбовое / посадка с натягом
Коррозионная стойкость	Повышенная к питательной воде, конденсату, пароводяным смесям
Совместимые среды	Питательная вода, конденсат, технические жидкости

Габаритные размеры (типовые)

Передняя рубашка выполнена в виде цилиндрической или конической детали с фланцами, патрубками и внутренними уплотнительными поясами. Ориентировочные параметры (с учётом массы 6,00 кг и типоразмера насоса ПЭ 270-150-3):

Наружный диаметр: 110–170 мм
Внутренний диаметр: 75–125 мм
Общая длина/высота: 85–135 мм
Толщина стенки: 7–14 мм
Диаметр патрубков дренажа/вентиляции: 10–20 мм

Точные геометрические параметры, конфигурация уплотнительных поясов, размеры фланцевых соединений, резьбовых отверстий и допуски строго определяются чертежом 5М-01-09В. При подборе детали обязательно указывать номер чертежа и позиционное назначение в сборочной ведомости насоса.

Конструктивное использование и монтаж

Передняя рубашка устанавливается в корпус насоса ПЭ 270-150-3 со стороны всасывающего патрубка, между входным фланцем и корпусом проточной части. Фиксируется фланцевыми болтами, резьбовыми соединениями или посадкой с натягом в зависимости от конструктивного исполнения. Работает в едином узле с уплотнениями вала, всасывающим патрубком и рабочим колесом I ступени.

Требования к монтажу:

Обязательная очистка посадочных поверхностей корпуса и рубашки от загрязнений, консервационной смазки, окалины, заусенцев и следов коррозии;
Контроль геометрических размеров и шероховатости уплотнительных поверхностей (Ra ≤ 1,6 мкм); отсутствие рисок, забоин, эллипсности;
Проверка комплектности уплотнительных прокладок или колец, установка их в предусмотренные канавки;
Равномерная затяжка крепёжных болтов крест-накрест с контролем динамометрического момента согласно паспорту насоса;
Подключение дренажных/вентиляционных линий с контролем герметичности соединений;
После сборки проверить отсутствие перекосов, свободное вращение вала и отсутствие задеваний в зоне входа;
Перед пуском обязательно проверить проходимость дренажных каналов рубашки и герметичность всех соединений;
Для питательных насосов высокого давления обязателен контроль водно-химического режима после монтажа.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 270-150-3 на промышленных объектах энергетики с высокими параметрами:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов высокого давления и повышенной производительности;
атомные электростанции (АЭС) — во вспомогательных контурах питания с увеличенным расходом;
крупные котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя повышенной мощности;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды при расходе до 270 м³/ч и давлении до 15,0 МПа.

Рекомендуется для работы с питательной водой и конденсатом при температуре до +160 °C и давлении до 15,0 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: нарушение водно-химического режима (коррозия), кавитация на входе насоса, абразивные примеси в питательной воде, механические повреждения при монтаже, вибрационные нагрузки сверх допустимых, термические циклы (частые пуски/остановы), работа при давлении до 15,0 МПа
Признаки критического износа: утечки рабочей среды через соединения рубашки, повышенная вибрация на входе насоса, характерный «кавитационный треск», видимые дефекты поверхностей (коррозионные язвы, трещины, эрозия входных кромок), засорение дренажных каналов, снижение производительности первой ступени
Рекомендация: при замене передней рубашки проводить диагностику состояния посадочных мест корпуса, уплотнительных поверхностей, всасывающего патрубка и рабочего колеса I ступени; рекомендуется заменять уплотнительные прокладки/кольца комплектом; после монтажа обязательна проверка герметичности соединений и контроль параметров работы первой ступени в процессе обкатки
