Назначение

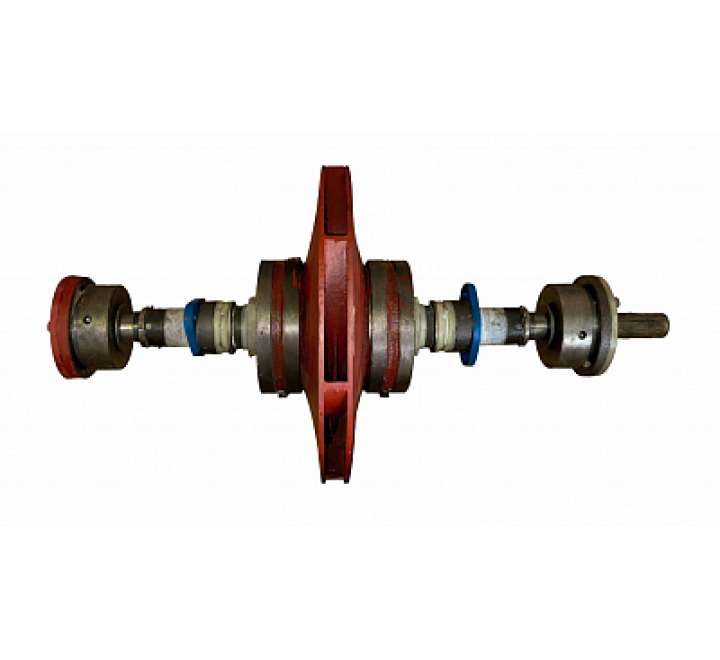

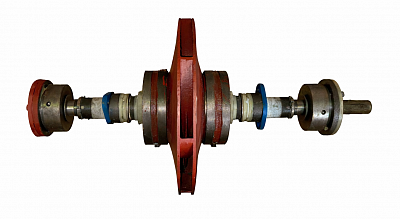

Ответственная сборочная единица роторной группы центробежного насоса Д 6300-80, спроектированная для работы при правом направлении вращения. Обеспечивает передачу крутящего момента от электродвигателя к рабочему колесу, формирует требуемые напорно-расходные характеристики агрегата, предотвращает дисбаланс, вибрации и преждевременный износ подшипниковых опор, уплотнений и проточной части.
Принцип работы
В процессе эксплуатации узел передаёт механическую энергию вращения, одновременно компенсируя гидродинамические, осевые и радиальные нагрузки, возникающие при перекачивании больших объёмов жидкости. Конструкция и балансировка оптимизированы под правое вращение, что определяет направление нарезки резьб, расположение шпоночных пазов и балансировочных плоскостей. За счёт точной центровки и прецизионной обработки посадочных поверхностей обеспечивается минимальное биение, равномерное распределение напряжений и стабильная работа всего насосного агрегата.
Габаритные размеры (типовые)
Диаметр ротора: 550–750 мм
Длина ротора: 1800–2200 мм
Диаметр цапф (под подшипники): 120–150 мм
Конструктивное использование и монтаж
Деталь устанавливается в опорном корпусе насоса на подшипниках качения или скольжения и соединяется с приводным электродвигателем через упругую муфту. Работает в едином узле с корпусом насоса, защитными втулками, уплотнениями и направляющим аппаратом.
Требования к монтажу: обязательная проверка соосности валов насоса и двигателя, контроль соответствия направления вращения, динамическая балансировка ротора после сборки, очистка посадочных мест, контроль зазоров в подшипниках, затяжка соединительных элементов с контролем момента.
Область применения
Предназначена для эксплуатации в составе центробежных насосов серии Д 6300-80 на промышленных объектах:
- системы магистрального и технологического водоснабжения;
- теплоэнергетика и системы оборотного водоснабжения ТЭС/АЭС;
- ирригационные станции и насосные перекачивающие комплексы;
- промышленные предприятия с потребностью в перекачке больших объёмов чистой воды.
Рекомендуется для работы с нейтральными жидкостями при температуре до 80–100 °C и соблюдении требований к фильтрации и смазке опорных узлов.
Срок эксплуатации и диагностика
Нормативный ресурс: 5–8 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: превышение допустимых вибраций, кавитация, перекос муфты, попадание абразивных частиц, работа в зоне резонансных частот, коррозия посадочных поверхностей, ошибочный монтаж при левом направлении вращения
Признаки критического износа: повышенная вибрация корпуса, осевое/радиальное биение вала, характерный гул подшипников, перегрев опорных узлов, трещины или износ шпоночных пазов
Рекомендация: при замене ротора обязательна совместная диагностика состояния подшипниковых опор, рабочего колеса, уплотнительных втулок и соединительной муфты, а также проведение балансировки собранного узла с учётом правого направления вращения.
