Назначение

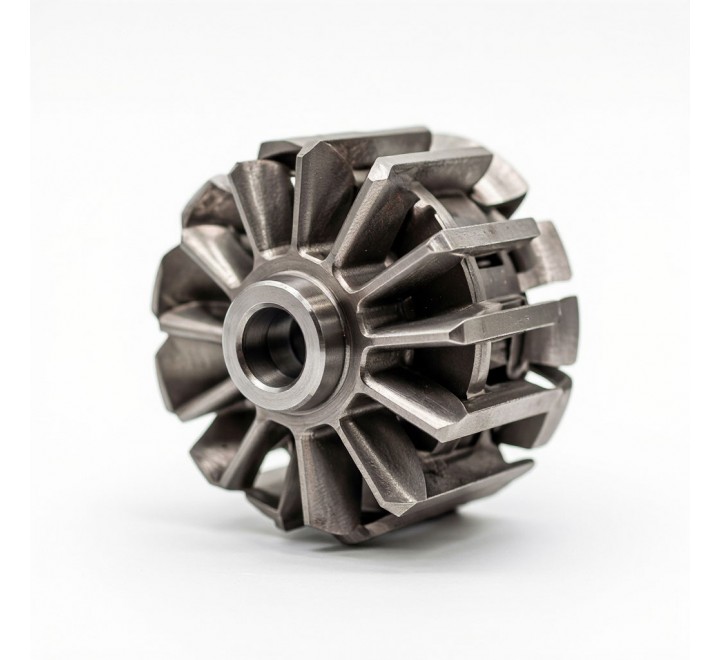

Основной вращающийся узел центробежного насоса СЭ 2500-180-25 высокой производительности, объединяющий вал, рабочее колесо, защитные и дистанционные втулки, уплотнительные элементы, балансировочные диски и крепёж в единую сборочную единицу. Предназначен для передачи крутящего момента от электропривода к проточной части, создания гидравлического напора (~180 м), перемещения жидкости и обеспечения стабильной работы агрегата при высоких радиальных, осевых и динамических нагрузках.

Принцип работы
Ротор устанавливается в корпусе насоса на опорных подшипниках скольжения или качения. При вращении рабочее колесо захватывает перекачиваемую среду со всасывающего патрубка и под действием центробежных сил отбрасывает её к периферии, преобразуя механическую энергию привода в кинетическую и статическую энергию потока. Заводская сборка, динамическая балансировка класса G6.3, точное соблюдение радиальных и осевых зазоров, а также применение износостойких и коррозионно-стойких материалов обеспечивают минимальные вибрации, стабильный напор, высокий КПД и длительный ресурс узла.

Технические характеристики

Параметр	Значение
Номер чертежа	Н19.26.30.00
Материал исполнения	Сборочный узел (вал – 40Х/45; рабочее колесо – 20Х13Л/СЧ20; втулки – бронза/сталь/чугун; крепёж)
Масса	195,00 кг
Рабочая температура	от –40 °C до +80 °C (до +100 °C в зависимости от исполнения материалов)
Номинальная частота вращения	до 750–1000 об/мин (уточняется по паспортным данным)
Класс балансировки	G6.3 (по ГОСТ ISO 1940-1)
Тип соединения с приводом	Шпоночное / конусное с фиксацией стопорной гайкой
Тип опор	Подшипники скольжения (баббит/бронза) или качения (по исполнению)
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды, среды с умеренным содержанием взвесей

Габаритные размеры (типовые)

Общая длина ротора: 1300–1650 мм
Диаметр рабочего колеса: 520–680 мм
Диаметр опорных шеек под подшипники: 90–120 мм
Диаметр посадочного места под муфту привода: 80–100 мм
Радиальный зазор между колесом и корпусом/кольцами: 0,20–0,50 мм

Точные геометрические параметры, конфигурация ступенчатого вала, профиль лопаток, размеры посадочных мест и балансировочных дисков строго определяются чертежом Н19.26.30.00. При подборе обязательно указывать номер чертежа, заводскую ревизию и фактическую комплектацию узла.

Конструктивное использование и монтаж

Ротор насоса СЭ 2500-180-25 поставляется как полностью собранный и отбалансированный на заводе-изготовителе узел, готовый к установке в корпус. Фиксируется в подшипниковых опорах, центрируется по посадочным буртам и закрепляется от осевых перемещений регулировочными гайками или стопорными кольцами.

Требования к монтажу:

Проверка соосности подшипниковых гнёзд и геометрии корпуса насоса с использованием лазерного выравнивателя или индикаторных стоек (допустимое отклонение ≤ 0,05 мм);
Тщательная очистка всех посадочных поверхностей от загрязнений, консервационной смазки, окалины и заусенцев;
Контроль радиального и осевого зазоров согласно паспорту насоса с применением щупов или индикаторов;
Аккуратная установка ротора без ударных нагрузок (при массе 195,00 кг обязательно применение грузоподъёмных механизмов, траверс и мягких текстильных строп), контроль свободного вращения вручную до фиксации опор;
Затяжка стопорных элементов с контролем динамометрического момента и обязательной фиксацией от самоотвинчивания;
Запрещается пуск насоса без предварительной проверки зазоров, заполнения корпуса перекачиваемой средой и контроля системы смазки подшипников;
После монтажа обязательна контрольная вибродиагностика на холостом ходу с фиксацией базовых параметров.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии СЭ 2500-180-25 на промышленных объектах высокой мощности:

магистральные системы водоснабжения и водоотведения;
тепловые и атомные электростанции (основные циркуляционные, сетевые и подпиточные контуры);
нефтепереработка и нефтехимическая промышленность;
металлургическое, машиностроительное и горнодобывающее производство;
магистральные насосные станции, мелиорация и ирригационные системы большой протяжённости;
промышленные объекты с высокими требованиями к надёжности и непрерывности работы.

Рекомендуется для работы с водой и техническими жидкостями при температуре окружающей среды от –40 °C до +50 °C при соблюдении регламентов технического обслуживания.

Срок эксплуатации и диагностика

Нормативный ресурс: 8–12 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: работа без подачи жидкости (сухой ход), кавитация, абразивные примеси в перекачиваемой среде, коррозия, нарушение балансировки, износ подшипниковых опор, радиальные биения вала сверх допустимых, перегрев узла
Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности, перегрев корпуса в зоне подшипников, эрозия или сколы лопаток, биение при вращении, появление металлической пыли в смазке
Рекомендация: при замене ротора проводить комплексную диагностику корпуса, торцевых крышек, подшипников, защитных колец и системы смазки; после монтажа обязательна проверка зазоров, соосности и обкатка на холостом ходу с контролем вибрации и температуры
