Назначение

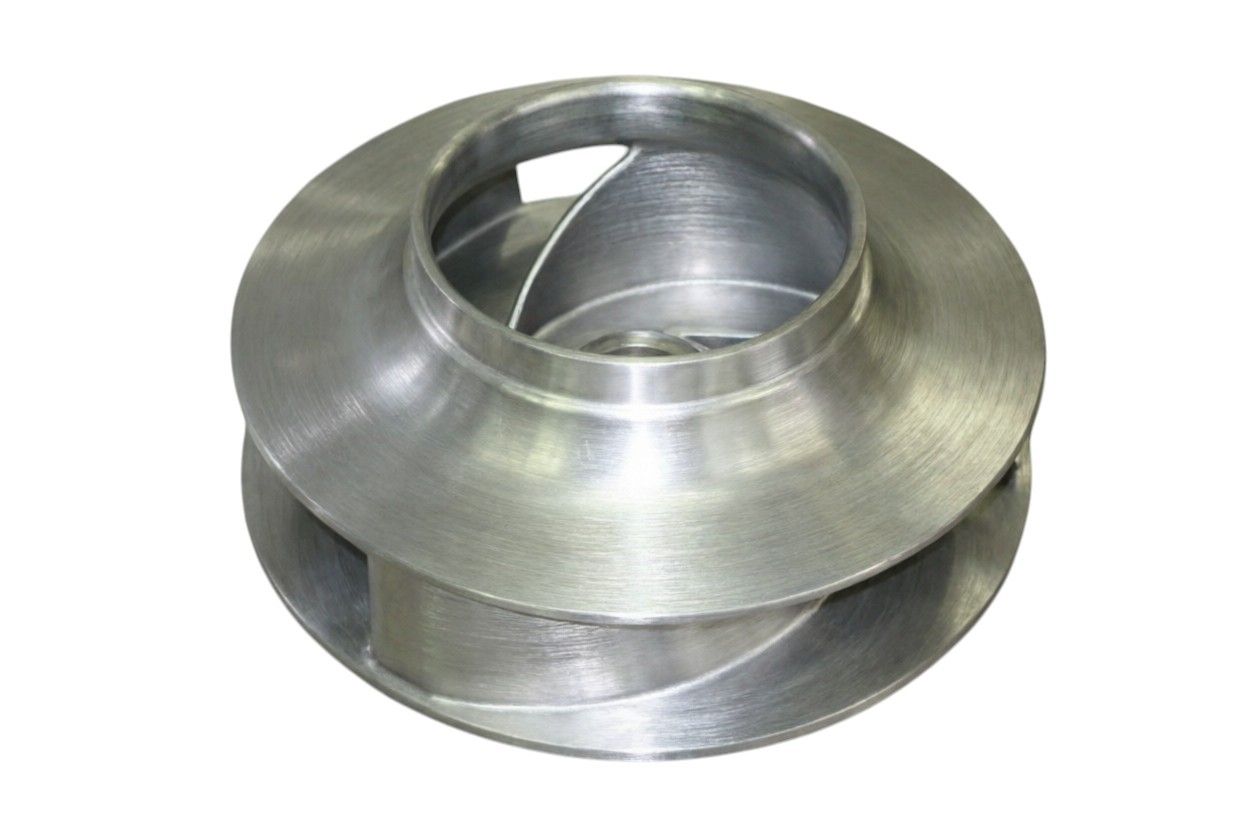

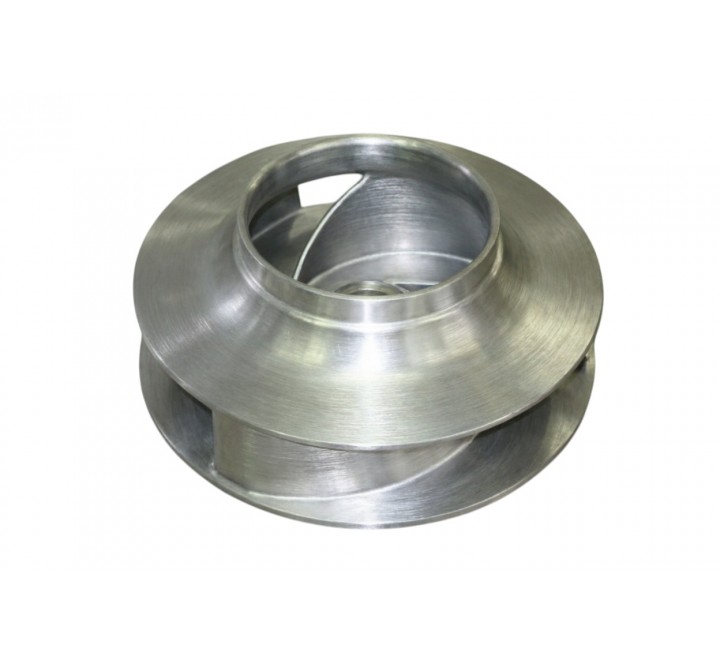

Основной гидравлический элемент ступеней VII–IX многоступенчатого центробежного питательного насоса ПЭ 270-150-3 повышенной производительности. Предназначено для последовательного повышения давления питательной воды на конечных ступенях каскада, преобразования кинетической энергии потока в статическое давление, обеспечения суммарного напора ~1500 м (15,0 МПа) при расходе до 270 м³/ч. Исполнение «Узел» означает поставку в виде готовой сборочной единицы (колесо с износостойкими кольцами, ступицей или балансировочными элементами), что исключает подгонку на месте и гарантирует заводские допуски. Конструкция оптимизирована для работы в условиях максимального давления в каскаде, с повышенными требованиями к прочности лопаток, стойкости к эрозии и герметичности уплотнений при температуре до +160 °C.

Принцип работы
Колесо устанавливается на валу насоса в зоне конечных ступеней (VII–IX) между направляющими аппаратами. При вращении с частотой ~2950–3000 об/мин лопатки захватывают жидкость, поступающую с предыдущей ступени под высоким подпором, и под действием центробежных сил ускоряют её к периферии. Высокоскоростной поток поступает в направляющий аппарат данной ступени, где происходит диффузия: скорость снижается, а статическое давление возрастает до максимальных значений каскада. Заводская динамическая балансировка класса G6.3, прецизионная обработка проточной и посадочных поверхностей, а также строгий контроль радиальных зазоров обеспечивают минимальные внутренние перетечки, равномерное распределение экстремальных гидравлических нагрузок, высокий объёмный КПД и стабильную работу при давлении до 15,0 МПа.

Технические характеристики

Параметр	Значение
Номер чертежа	5М-01-03
Материал исполнения	Узел (базовое литьё: 20Х13Л/12Х18Н10Т или аналог по заводской спецификации)
Масса	14,35 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальная частота вращения	до 2950–3000 об/мин
Класс динамической балансировки	G6.3 (по ГОСТ ISO 1940-1)
Твёрдость рабочих поверхностей	HB 180–220 (поставка) / до HRC 35–45 после термообработки
Шероховатость поверхностей	Ra ≤ 1,6–3,2 мкм (проточная часть), Ra ≤ 0,8 мкм (посадочные зоны)
Тип соединения с валом	Цилиндрическое или конусное со шпонкой, фиксация стопорной гайкой
Номинальное давление ступени	до 15,0 МПа (в составе многоступенчатого каскада, конечные ступени)
Совместимые среды	Питательная вода, конденсат, технические жидкости

Габаритные размеры (типовые)

Ориентировочные параметры для рабочего колеса конечных ступеней массой 14,35 кг насоса ПЭ 270-150-3:

Наружный диаметр: 200–280 мм
Ширина лопаточного пояса: 20–35 мм
Диаметр посадочного отверстия под вал: 70–95 мм
Количество лопаток: 6–8 шт. (оптимизировано под высокое давление конечных ступеней)
Угол входа/выхода лопаток: адаптирован под расчётный режим работы при максимальном подпоре и суммарном напоре ~1500 м

Точные геометрические параметры, профиль лопаток, размеры шпоночных/конусных посадок, конфигурация балансировочных выступов и допуски строго определяются чертежом 5М-01-03. При подборе обязательно указывать номер чертежа, позицию ступени (VII, VIII или IX) и согласовывать гидравлическую взаимозаменяемость с заводом-изготовителем.

Конструктивное использование и монтаж

Рабочее колесо ступеней VII–IX устанавливается на вал насоса ПЭ 270-150-3 в зоне конечных ступеней каскада, центрируется по посадочному бурту или конусу и фиксируется стопорной гайкой с шайбой и шпонкой. Поставляется как готовое к установке изделие, прошедшее литьё/сборку, механообработку и динамическую балансировку на заводе-изготовителе.

Требования к монтажу:

Тщательная очистка посадочного места вала и ступицы колеса от консервационной смазки, окалины, заусенцев и следов коррозии;
При массе 14,35 кг допускается монтаж вручную с использованием мягких текстильных строп; запрещён подъём за лопатки или балансировочные выступы;
Проверка радиального и осевого зазора между колесом и уплотнительными кольцами/корпусом согласно паспорту насоса (обычно 0,15–0,35 мм);
Контроль наличия заводского клейма балансировки и целостности крепёжных элементов;
Затяжка стопорной гайки с контролем динамометрического момента и обязательной фиксацией от самоотвинчивания (кернением, стопорной шайбой или контргайкой);
Особое внимание уделить состоянию уплотнительных поверхностей: наличие забоин, заусенцев или коррозионных язв недопустимо, так как это критично для герметичности при давлении до 15,0 МПа;
Запрещается пуск насоса без предварительной проверки свободного вращения ротора и полного заполнения корпуса питательной средой;
После монтажа рекомендуется обкатка на холостом ходу с контролем вибрации, температуры подшипников и отсутствия гидравлических задеваний.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 270-150-3 на промышленных объектах энергетики с высокими параметрами:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов высокого давления и повышенной производительности;
атомные электростанции (АЭС) — во вспомогательных контурах питания с увеличенным расходом;
крупные котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя повышенной мощности;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды при расходе до 270 м³/ч и давлении до 15,0 МПа.

Рекомендуется для работы с питательной водой и конденсатом при температуре до +160 °C и давлении до 15,0 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–10 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: кавитация при нарушении режима всасывания, абразивные примеси в питательной воде, коррозия при нарушении водно-химического режима (ВХР), работа на режимах с низкой производительностью (рециркуляция), нарушение балансировки, износ уплотнительных колец, радиальные биения вала сверх допустимых, экстремальное давление до 15,0 МПа на конечных ступенях
Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности насоса, характерный гидравлический шум в зоне конечных ступеней, эрозия, сколы или трещины лопаток, биение при вращении, появление металлической пыли в смазке подшипников, утечки через уплотнения высокого давления
Рекомендация: при замене рабочего колеса конечных ступеней проводить комплексную диагностику вала, направляющих аппаратов, уплотнительных колец и состояния проточной части; после монтажа обязательна проверка зазоров и обкатка с контролем параметров; при признаках эрозионного или коррозионного разрушения рекомендуется корректировка режима работы, контроль ВХР или переход на материалы с повышенной стойкостью
