Назначение

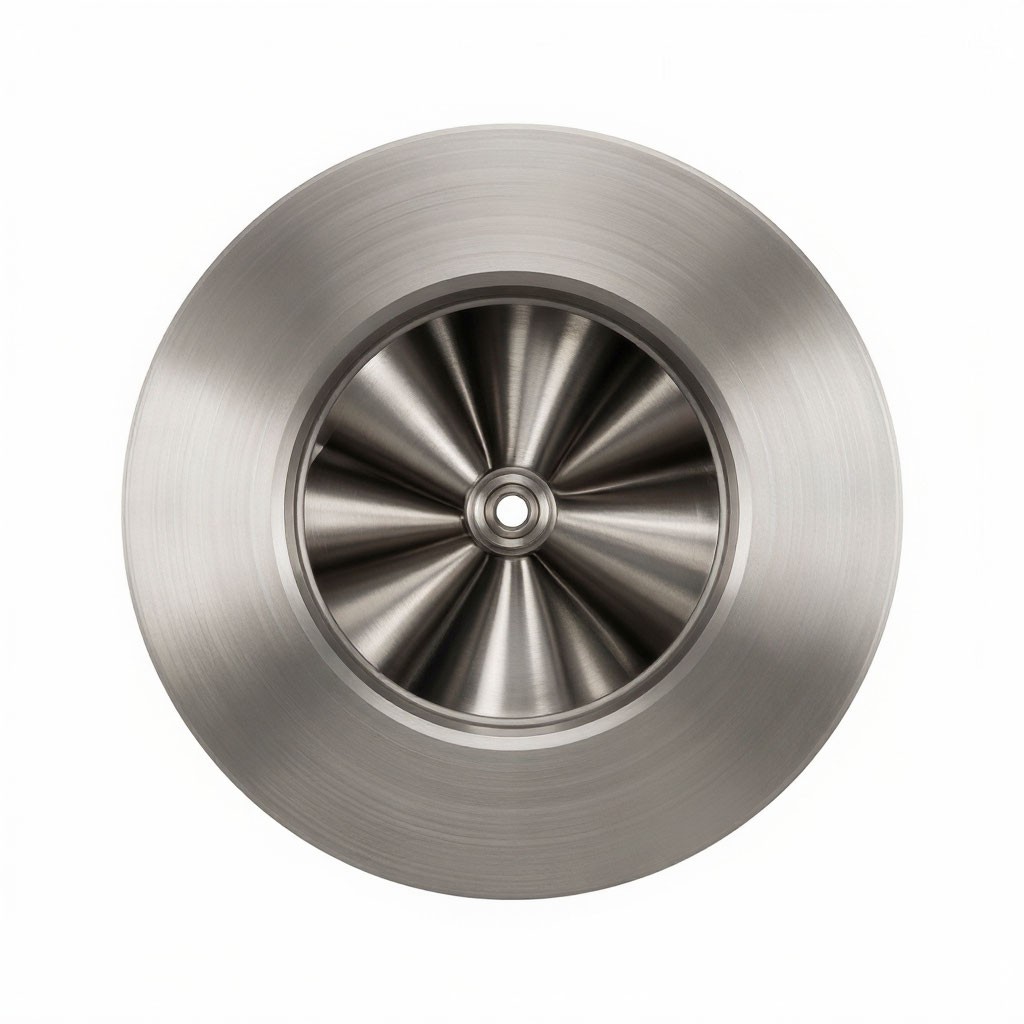

Основной гидравлический элемент роторной группы центробежного насоса СЭ 2500-60-11 сверхвысокой производительности. Предназначено для преобразования механической энергии электропривода в кинетическую и потенциальную энергию перекачиваемой среды, создания стабильного напора и обеспечения работы агрегата при больших объёмных расходах. Указанные чертежи соответствуют заводским ревизиям изделия, отлитого из коррозионно-стойкой мартенситной стали 20Х13Л. Индекс -01 обозначает модифицированную версию с оптимизацией гидравлического профиля, толщины ступицы или конфигурации балансировочных масс при сохранении массогабаритных и присоединительных параметров.

Принцип работы
При вращении лопатки колеса захватывают жидкость со стороны всасывающего патрубка и под действием центробежных сил отбрасывают её к периферии. Высокоскоростной поток направляется в спиральный отвод или направляющий аппарат, где кинетическая энергия преобразуется в статическое давление. Прецизионное литьё, механическая обработка посадочных поверхностей и заводская динамическая балансировка класса G6.3 обеспечивают минимальные гидравлические потери, равномерное распределение нагрузок, снижение вибраций и высокий объёмный КПД насоса.

Технические характеристики

Параметр	819.08.14.10	819.08.14.10-01
Номер чертежа	819.08.14.10	819.08.14.10-01
Материал исполнения	Сталь 20Х13Л (литая, мартенситного класса)	Сталь 20Х13Л (литая, мартенситного класса)
Масса, кг	31,00	31,00
Рабочая температура	от –40 °C до +100 °C (до +150 °C после соответствующей термообработки)
Номинальная частота вращения	до 1000–1500 об/мин
Класс балансировки	G6.3 (по ГОСТ ISO 1940-1)
Твёрдость	HB 180–220 (литое состояние) / до HRC 35–45 (после закалки/отпуска)
Шероховатость поверхностей	Ra ≤ 1,6–3,2 мкм (проточная часть), Ra ≤ 0,8 мкм (посадочные зоны)
Тип соединения с валом	Шпоночное / конусное с фиксацией стопорной гайкой
Совместимые среды	Вода, технические жидкости, слабоагрессивные среды, среды с умеренным содержанием абразива или солей

Габаритные размеры

Ориентировочные параметры: наружный диаметр колеса 500–650 мм, ширина лопаточного пояса 110–150 мм, диаметр посадочного отверстия под вал 95–125 мм. Точные геометрические параметры, профиль и количество лопаток, углы установки, размеры шпоночных или конусных посадок, а также конфигурация балансировочных выступов строго определяются указанными чертежами. Различия между ревизиями .10 и .10-01 обычно касаются оптимизации гидравлического профиля для конкретных режимов работы, изменения толщины ступицы или корректировки балансировочных дисков. При подборе обязательно указывать конкретный номер чертежа.

Конструктивное использование и монтаж

Рабочее колесо устанавливается на вал насоса СЭ 2500-60-11, центрируется по посадочному бурту или конусу и фиксируется стопорной гайкой с шайбой и шпонкой. Поставляется как готовое к установке изделие, прошедшее литьё, механообработку и динамическую балансировку на заводе-изготовителе.

Требования к монтажу:

Тщательная очистка посадочного места вала и ступицы от консервационной смазки, окалины, заусенцев и следов коррозии;
Проверка радиального и осевого зазора между колесом и корпусом/уплотнительными кольцами согласно паспорту насоса;
Контроль наличия заводского клейма балансировки и целостности крепёжных элементов;
Затяжка стопорной гайки с контролем динамометрического момента и обязательной фиксацией от самоотвинчивания (кернением, стопорной шайбой или контргайкой);
Запрещается пуск насоса без предварительной проверки свободного вращения ротора и полного заполнения корпуса перекачиваемой средой;
После монтажа рекомендуется обкатка на холостом ходу с контролем вибрации, температуры подшипников и отсутствия гидравлических задеваний.

Область применения

Деталь предназначена для эксплуатации в составе центробежных насосов серии СЭ 2500-60-11 на промышленных объектах сверхвысокой мощности:

магистральные системы водоснабжения и водоотведения;
тепловые и атомные электростанции (основные циркуляционные, сетевые и подпиточные контуры большой мощности);
нефтепереработка и нефтехимическая промышленность;
химическое производство и работа с реагентами;
металлургическое, машиностроительное и горнодобывающее производство;
магистральные насосные станции, мелиорация и ирригационные системы большой протяжённости.

Рекомендуется для работы с водой, техническими жидкостями и средами с повышенными требованиями к коррозионной и эрозионной стойкости при температуре окружающей среды от –40 °C до +50 °C.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: работа без подачи жидкости (сухой ход), кавитация, высокое содержание абразивных частиц, коррозия при нарушении пассивного слоя, нарушение балансировки, износ защитных колец, радиальные биения вала сверх допустимых
Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности, перегрев корпуса, эрозия, сколы или трещины лопаток, биение при вращении, появление металлической пыли в смазке подшипников
Рекомендация: при замене колеса проводить комплексную диагностику вала, подшипников, уплотнительных колец и состояния проточной части; после монтажа обязательна проверка зазоров и обкатка с контролем параметров; при признаках кавитационного разрушения рекомендуется корректировка режима работы или переход на материалы с повышенной стойкостью
