Назначение

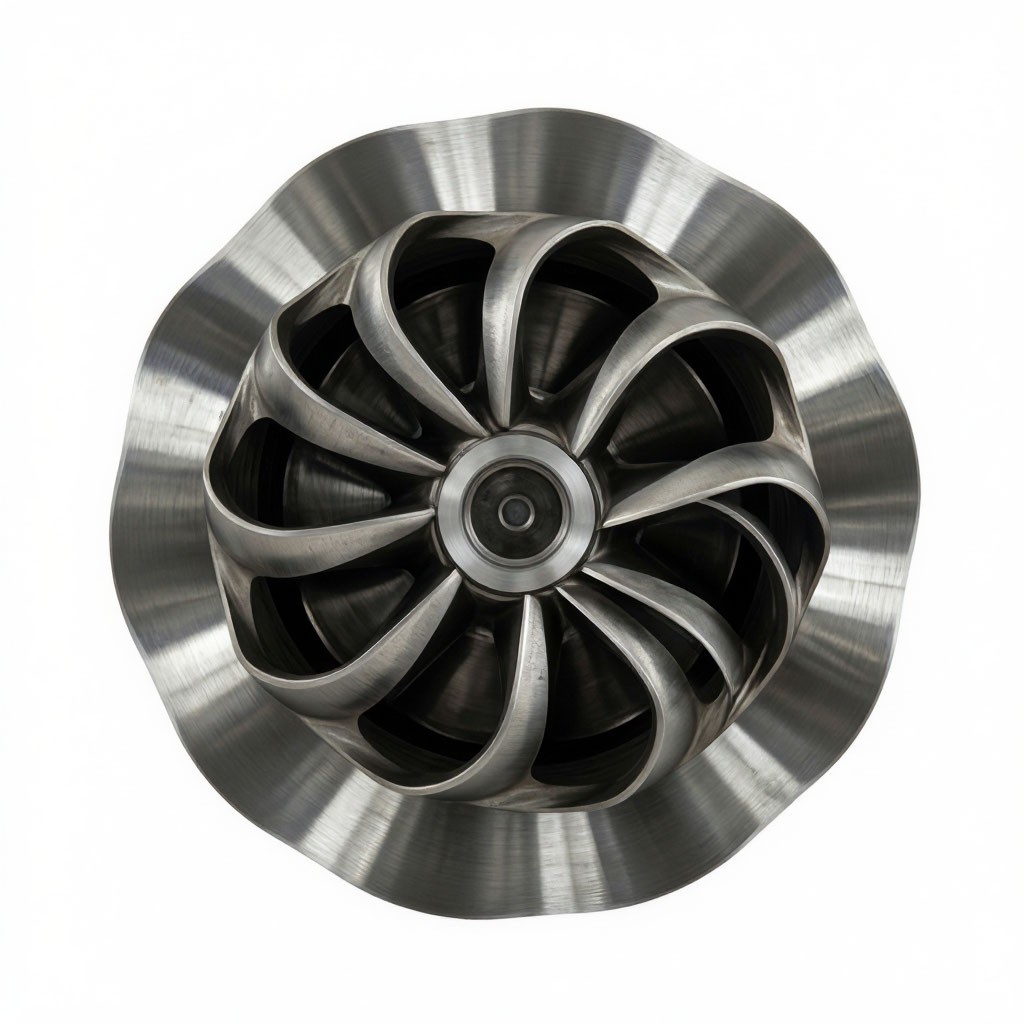

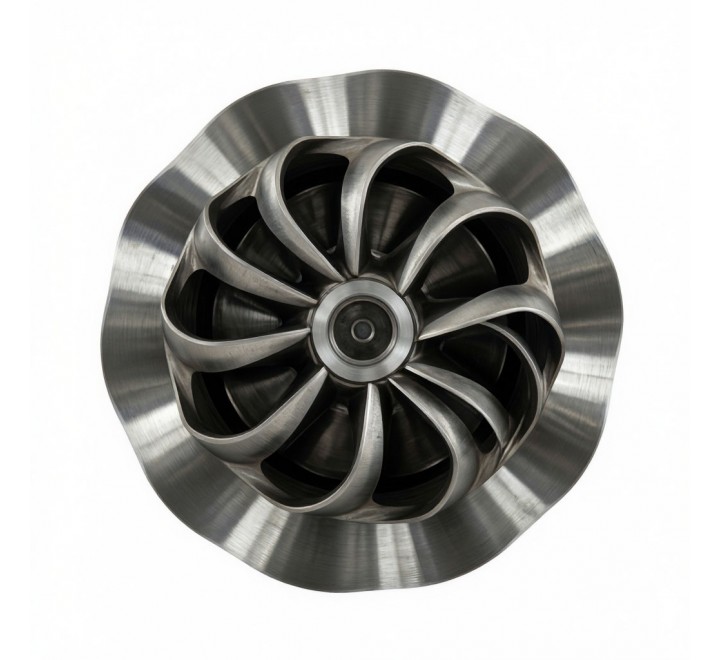

Ответственная деталь проточной части центробежного насоса Д 3200-33-2, обеспечивающая преобразование механической энергии вращения вала в гидравлическую энергию потока перекачиваемой среды. Формирует требуемые напорно-расходные характеристики насоса, обеспечивает равномерное распределение давления в проточной части и стабильную работу агрегата без кавитационных явлений.

Принцип работы
В процессе эксплуатации колесо передаёт кинетическую энергию жидкости за счёт центробежных сил, возникающих при вращении лопастей. Профиль лопаток и геометрия каналов рассчитаны для минимизации гидравлических потерь, предотвращения завихрений и обеспечения плавного подвода/отвода потока. Балансировка детали исключает вибрации, снижает нагрузку на подшипниковые опоры и повышает общий КПД насосного агрегата.

Параметр	Значение
Номер чертежа	Н06.15.30.01
Материал	Серый чугун СЧ20
Масса	115,00 кг
Рабочая температура	от –10 °C до +80 °C
Допустимое давление	до 1,0 МПа
Шероховатость рабочих поверхностей	Ra ≤ 1,6 мкм
Твердость	HB 120–180
Посадочный допуск	H7/k6
Совместимые среды	Вода, технические жидкости, нейтральные и слабощелочные растворы без абразивных включений

Габаритные размеры (типовые)
Наружный диаметр: 360–500 мм
Ширина колеса: 70–100 мм
Диаметр посадочного отверстия: 70–90 мм

Конструктивное использование и монтаж
Деталь устанавливается на вал насоса в корпусе проточной части и фиксируется шпоночным соединением с затяжкой гайкой или стопорным элементом. Работает в едином узле с корпусом насоса, защитными втулками, сальниковым уплотнением и направляющим аппаратом.
Требования к монтажу: обязательная проверка соосности с валом, очистка посадочных поверхностей от загрязнений и консервационной смазки, контроль осевого зазора между колесом и корпусом, динамическая балансировка ротора после сборки, затяжка крепёжных элементов с контролем момента.

Область применения
Предназначена для эксплуатации в составе центробежных насосов серии Д 3200-33-2 на промышленных объектах:

системы магистрального и технологического водоснабжения;
теплоэнергетика и котельные установки;
ирригационные станции и мелиоративные комплексы;
промышленные циклы оборотного водоснабжения.
Рекомендуется для работы с нейтральными жидкостями при температуре до 80 °C и соблюдении режима фильтрации перекачиваемой среды.

Срок эксплуатации и диагностика
Нормативный ресурс: 5–8 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: абразивные примеси в среде, кавитация, работа в нештатных режимах (закрытая задвижка, сухой ход), коррозионно-активные компоненты, нарушение балансировки ротора
Признаки критического износа: снижение напорно-расходных характеристик, повышенная вибрация корпуса, эрозия лопаток, трещины или сколы на рабочих поверхностях, характерный шум при работе
Рекомендация: при замене рабочего колеса обязательна совместная диагностика состояния вала, корпуса насоса, защитных втулок и уплотнительных элементов, а также проведение балансировки собранного ротора.
