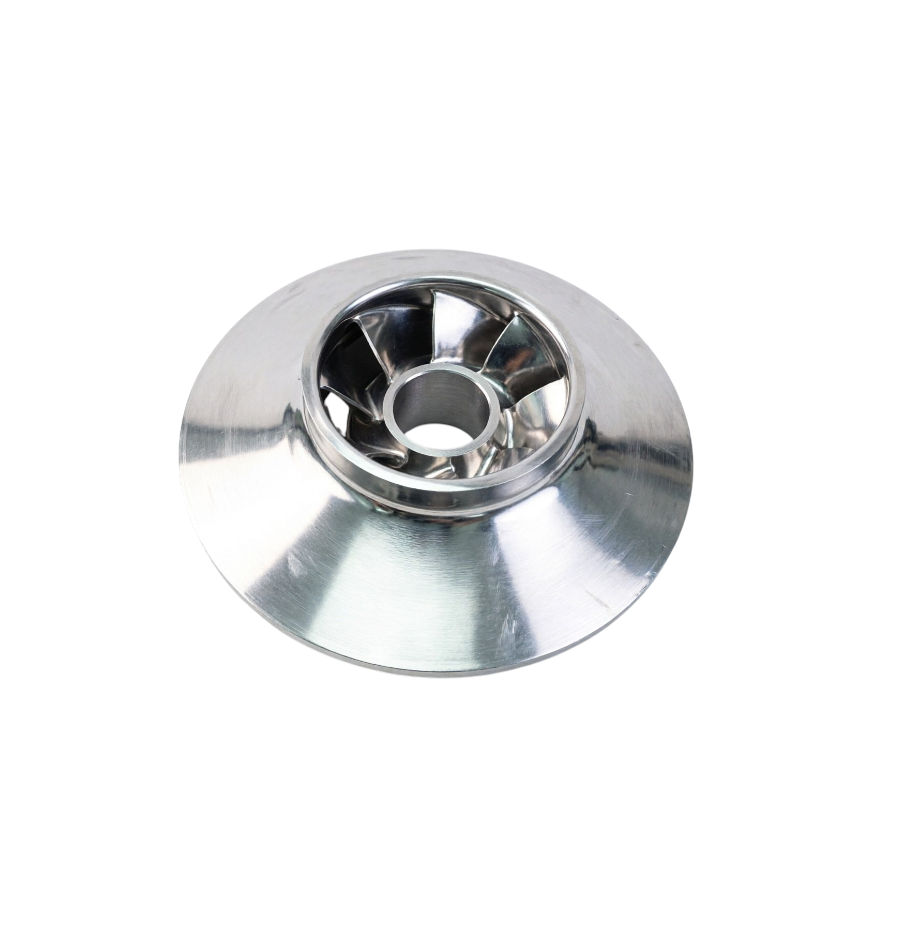

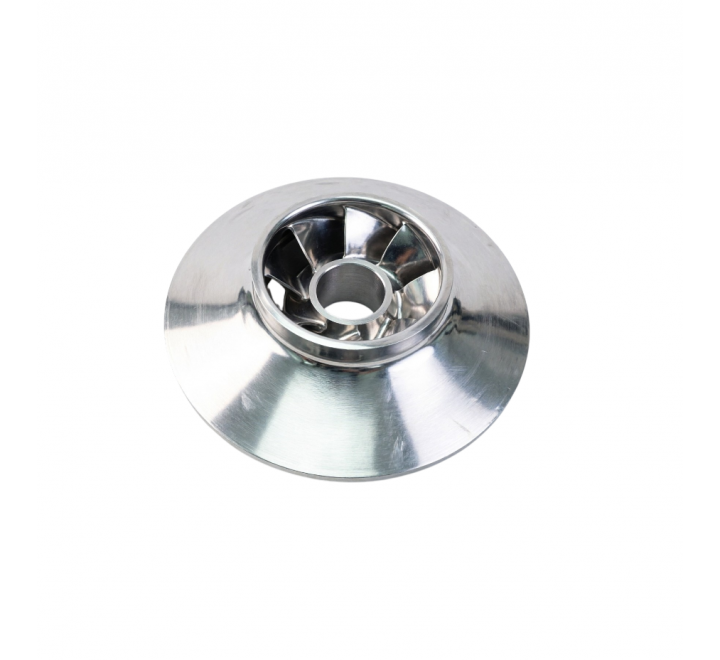

Рабочее колесо насоса ЦН 1000-180-3

Добавить отзыв

Пусто

Комплектация *

Рабочее колесо диам. 545 с 1989 Н06.34.31.00 +1 руб.
Рабочее колесо диам. 512 с 1989 Н06.34.31.00-01 +1 руб.
Рабочее колесо диам. 545 с 1989 Н06.34.31.02 +1 руб.
Рабочее колесо диам. 512 с 1989 Н06.34.31.02-01 +1 руб.
Рабочее колесо диам. 545 с 1989 Н06.34.32.00 +1 руб.
Рабочее колесо диам. 512 с 1989 Н06.34.32.00-01 +1 руб.
Рабочее колесо диам. 545 с 1989 Н06.34.32.01 +1 руб.
Рабочее колесо диам. 512 с 1989 Н06.34.32.01-01 +1 руб.

* Обязательные поля

Пусто

Кол-во:

Описание

Подробности

Назначение
Ответственная деталь проточной части центробежного насоса ЦН 1000-180-3, обеспечивающая преобразование механической энергии вращения вала в гидравлическую энергию потока перекачиваемой среды. Формирует требуемые напорно-расходные характеристики насоса, обеспечивает равномерное распределение давления в проточной части и стабильную работу агрегата без кавитационных явлений.

Принцип работы
В процессе эксплуатации колесо передаёт кинетическую энергию жидкости за счёт центробежных сил, возникающих при вращении лопастей. Профиль лопаток и геометрия каналов рассчитаны для минимизации гидравлических потерь, предотвращения завихрений и обеспечения плавного подвода/отвода потока. Балансировка детали исключает вибрации, снижает нагрузку на подшипниковые опоры и повышает общий КПД насосного агрегата.

Параметр	Значение
Номер чертежа	Н06.34.31.00 / Н06.34.31.00-01 / Н06.34.31.02 / Н06.34.31.02-01 / Н06.34.32.00 / Н06.34.32.00-01 / Н06.34.32.01 / Н06.34.32.01-01
Наружный диаметр	545 мм / 512 мм (в зависимости от модификации)
Материал	Серый чугун СЧ20 (типично)
Масса	~85–110 кг (ориентировочно)
Рабочая температура	от –10 °C до +80 °C
Допустимое давление	до 1,8 МПа
Шероховатость рабочих поверхностей	Ra ≤ 1,6 мкм
Твердость	HB 120–180
Посадочный допуск	H7/k6
Класс балансировки	G6,3 (по ГОСТ ИСО 1940-1)
Совместимые среды	Вода, технические жидкости, нейтральные и слабощелочные растворы без абразивных включений

Габаритные размеры (по модификациям)

Наружный диаметр рабочего колеса: 545 мм (полный диаметр) / 512 мм (обточенный диаметр)
Ширина колеса: 120–160 мм
Диаметр посадочного отверстия: 110–135 мм
Количество лопаток: 6–8 шт. (в зависимости от исполнения)

Примечание: Модификации с диаметром 512 мм предназначены для работы в режимах с пониженным напором или для адаптации под изменённые характеристики системы. Обточка рабочего колеса производится в заводских условиях с сохранением балансировки.

Конструктивное использование и монтаж
Деталь устанавливается на вал насоса в корпусе проточной части и фиксируется шпоночным соединением с затяжкой гайкой или стопорным элементом. Работает в едином узле с корпусом насоса, защитными втулками, сальниковым уплотнением и направляющим аппаратом.
Требования к монтажу: обязательная проверка соосности с валом, очистка посадочных поверхностей от загрязнений и консервационной смазки, контроль осевого зазора между колесом и корпусом, динамическая балансировка ротора после сборки, затяжка крепёжных элементов с контролем момента.

Область применения
Предназначена для эксплуатации в составе центробежных насосов серии ЦН 1000-180-3 на промышленных объектах:

системы магистрального и технологического водоснабжения;
теплоэнергетика и котельные установки;
ирригационные станции и мелиоративные комплексы;
промышленные циклы оборотного водоснабжения.
Рекомендуется для работы с нейтральными жидкостями при температуре до 80 °C и соблюдении режима фильтрации перекачиваемой среды.

Срок эксплуатации и диагностика
Нормативный ресурс: 5–8 лет или 20 000–30 000 моточасов
Факторы снижения ресурса: абразивные примеси в среде, кавитация, работа в нештатных режимах (закрытая задвижка, сухой ход), коррозионно-активные компоненты, нарушение балансировки ротора
Признаки критического износа: снижение напорно-расходных характеристик, повышенная вибрация корпуса, эрозия лопаток, трещины или сколы на рабочих поверхностях, характерный шум при работе
Рекомендация: при замене рабочего колеса обязательна совместная диагностика состояния вала, корпуса насоса, защитных втулок и уплотнительных элементов, а также проведение балансировки собранного ротора.

Примечание: Чертежи серии Н06.34.31.00 и Н06.34.32.00 с вариантами исполнения (индексы -01, -02) относятся к модернизированной серии насосов ЦН 1000-180-3, выпускаемой с 1989 года. Различные диаметры (545 мм / 512 мм) позволяют адаптировать характеристики насоса под конкретные условия эксплуатации. Точные массогабаритные характеристики, допуски и требования к балансировке рекомендуется уточнять по заводской конструкторской документации или у предприятия-изготовителя. При замене необходимо проверять взаимозаменяемость модификаций и соответствие геометрии уплотнительных и подшипниковых узлов конкретной версии насоса.
