Описание

Подробности

Назначение

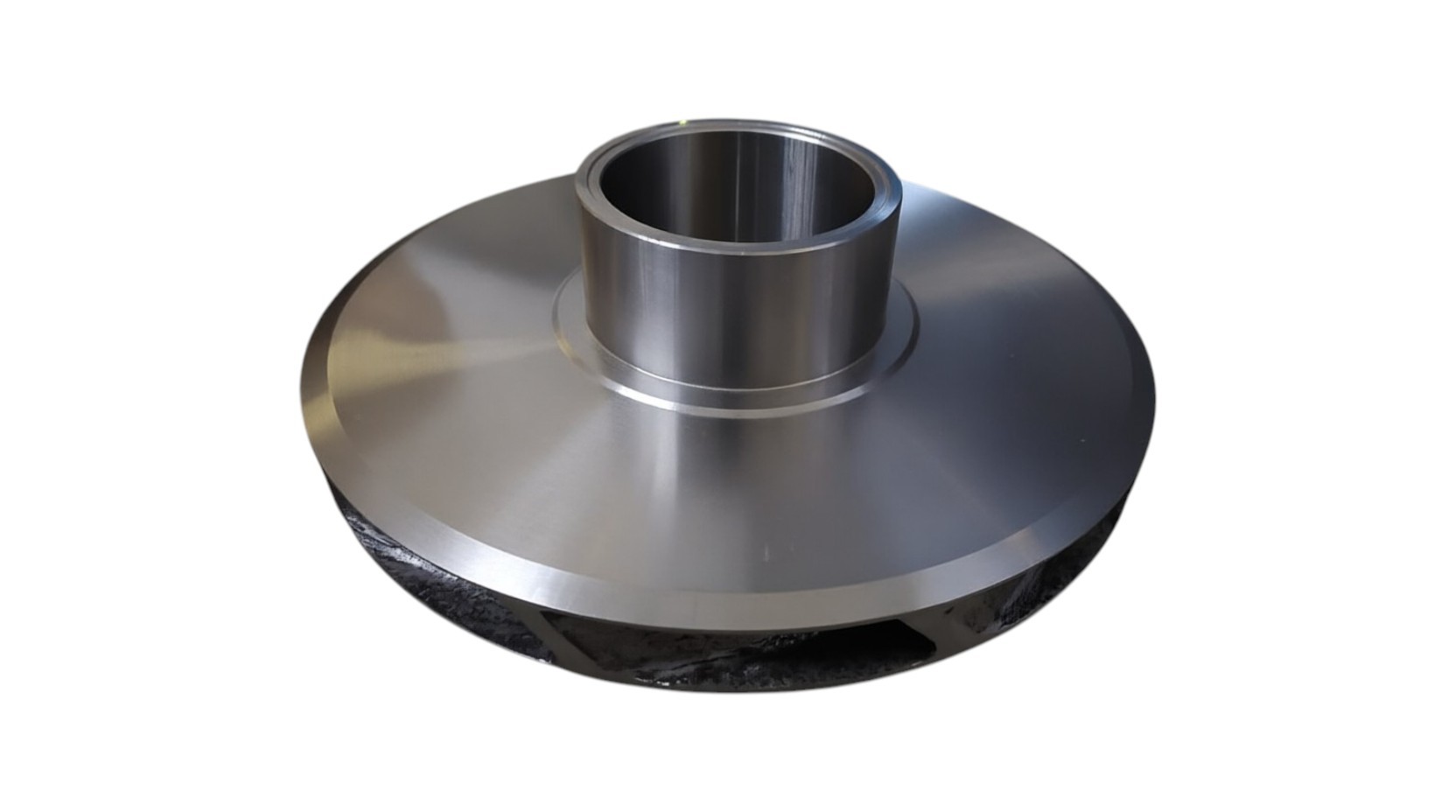

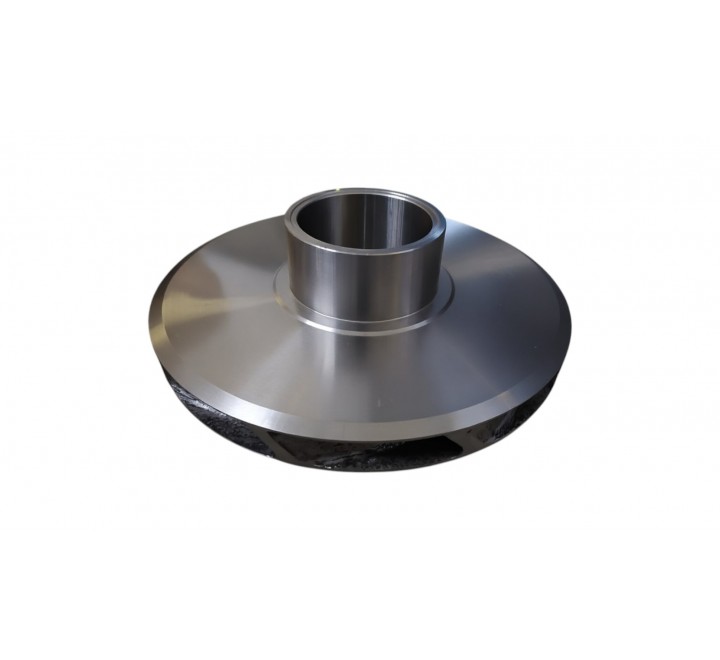

Основной гидравлический элемент промежуточных ступеней (II–VI) многоступенчатого центробежного питательного насоса ПЭ 270-150-3 повышенной производительности. Предназначено для последовательного повышения давления питательной воды, преобразования кинетической энергии потока в статическое давление, обеспечения суммарного напора ~1500 м (15,0 МПа) при расходе до 270 м³/ч. Исполнение «Узел» означает поставку в виде готовой сборочной единицы (колесо с износостойкими кольцами, ступицей или балансировочными элементами), что исключает подгонку на месте и гарантирует заводские допуски. Конструкция оптимизирована для работы в условиях высокого подпора от предыдущих ступеней, с повышенными требованиями к прочности лопаток и стойкости к эрозии при температуре до +160 °C.

Принцип работы
Колесо устанавливается на валу насоса между направляющими аппаратами последующих ступеней. При вращении с частотой ~2950–3000 об/мин лопатки захватывают жидкость, поступающую с предыдущей ступени, и под действием центробежных сил ускоряют её к периферии. Высокоскоростной поток поступает в направляющий аппарат данной ступени, где происходит диффузия: скорость снижается, а статическое давление возрастает. Заводская динамическая балансировка класса G6.3, прецизионная обработка проточной и посадочных поверхностей, а также строгий контроль радиальных зазоров обеспечивают минимальные внутренние перетечки, равномерное распределение гидравлических нагрузок, высокий объёмный КПД и стабильную работу на всём рабочем диапазоне при давлении до 15,0 МПа.

Технические характеристики

Параметр	Значение
Номер чертежа	5М-01-02
Материал исполнения	Узел (базовое литьё: 20Х13Л/12Х18Н10Т или аналог по заводской спецификации)
Масса	14,35 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальная частота вращения	до 2950–3000 об/мин
Класс динамической балансировки	G6.3 (по ГОСТ ISO 1940-1)
Твёрдость рабочих поверхностей	HB 180–220 (поставка) / до HRC 35–45 после термообработки
Шероховатость поверхностей	Ra ≤ 1,6–3,2 мкм (проточная часть), Ra ≤ 0,8 мкм (посадочные зоны)
Тип соединения с валом	Цилиндрическое или конусное со шпонкой, фиксация стопорной гайкой
Номинальное давление ступени	до 15,0 МПа (в составе многоступенчатого каскада)
Совместимые среды	Питательная вода, конденсат, технические жидкости

Габаритные размеры (типовые)

Ориентировочные параметры для рабочего колеса промежуточной ступени массой 14,35 кг насоса ПЭ 270-150-3:

Наружный диаметр: 200–280 мм
Ширина лопаточного пояса: 20–35 мм
Диаметр посадочного отверстия под вал: 70–95 мм
Количество лопаток: 6–8 шт. (оптимизировано под давление промежуточной ступени)
Угол входа/выхода лопаток: адаптирован под расчётный режим работы в условиях повышенного подпора и суммарного напора ~1500 м

Точные геометрические параметры, профиль лопаток, размеры шпоночных/конусных посадок, конфигурация балансировочных выступов и допуски строго определяются чертежом 5М-01-02. При подборе обязательно указывать номер чертежа и согласовывать гидравлическую взаимозаменяемость с заводом-изготовителем или проектной документацией.

Конструктивное использование и монтаж

Рабочее колесо промежуточной ступени устанавливается на вал насоса ПЭ 270-150-3 в расчётной позиции между направляющими аппаратами, центрируется по посадочному бурту или конусу и фиксируется стопорной гайкой с шайбой и шпонкой. Поставляется как готовое к установке изделие, прошедшее литьё/сборку, механообработку и динамическую балансировку на заводе-изготовителе.

Требования к монтажу:

Тщательная очистка посадочного места вала и ступицы колеса от консервационной смазки, окалины, заусенцев и следов коррозии;
При массе 14,35 кг допускается монтаж вручную с использованием мягких текстильных строп; запрещён подъём за лопатки или балансировочные выступы;
Проверка радиального и осевого зазора между колесом и уплотнительными кольцами/корпусом согласно паспорту насоса (обычно 0,15–0,35 мм);
Контроль наличия заводского клейма балансировки и целостности крепёжных элементов;
Затяжка стопорной гайки с контролем динамометрического момента и обязательной фиксацией от самоотвинчивания (кернением, стопорной шайбой или контргайкой);
Запрещается пуск насоса без предварительной проверки свободного вращения ротора и полного заполнения корпуса питательной средой;
После монтажа рекомендуется обкатка на холостом ходу с контролем вибрации, температуры подшипников и отсутствия гидравлических задеваний.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 270-150-3 на промышленных объектах энергетики с высокими параметрами:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов высокого давления и повышенной производительности;
атомные электростанции (АЭС) — во вспомогательных контурах питания с увеличенным расходом;
крупные котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя повышенной мощности;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды при расходе до 270 м³/ч и давлении до 15,0 МПа.

Рекомендуется для работы с питательной водой и конденсатом при температуре до +160 °C и давлении до 15,0 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–10 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: кавитация при нарушении режима всасывания, абразивные примеси в питательной воде, коррозия при нарушении водно-химического режима (ВХР), работа на режимах с низкой производительностью (рециркуляция), нарушение балансировки, износ уплотнительных колец, радиальные биения вала сверх допустимых
Признаки критического износа: повышенная вибрация и шум ротора, снижение напора и производительности ступени, характерный гидравлический шум в зоне колеса, эрозия, сколы или трещины лопаток, биение при вращении, появление металлической пыли в смазке подшипников
Рекомендация: при замене рабочего колеса проводить комплексную диагностику вала, направляющих аппаратов, уплотнительных колец и состояния проточной части; после монтажа обязательна проверка зазоров и обкатка с контролем параметров; при признаках кавитационного или коррозионного разрушения рекомендуется корректировка режима работы, контроль ВХР или переход на материалы с повышенной стойкостью
