Назначение

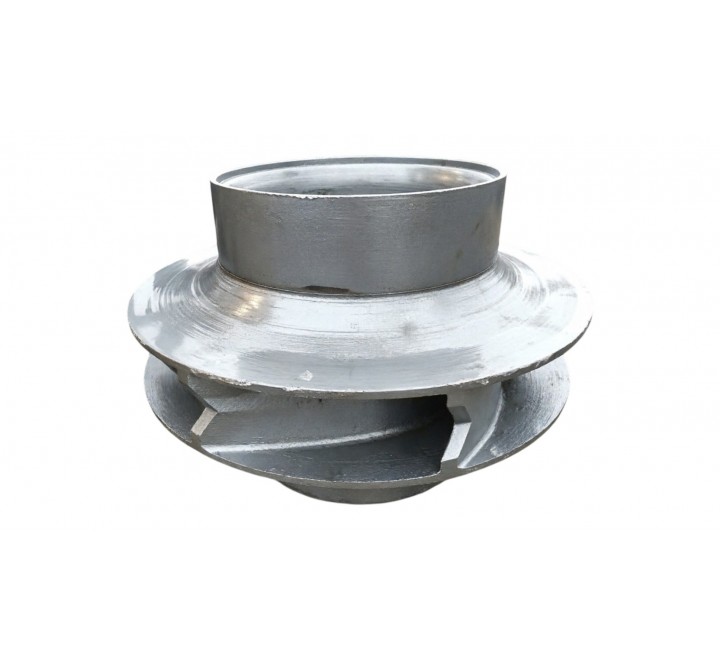

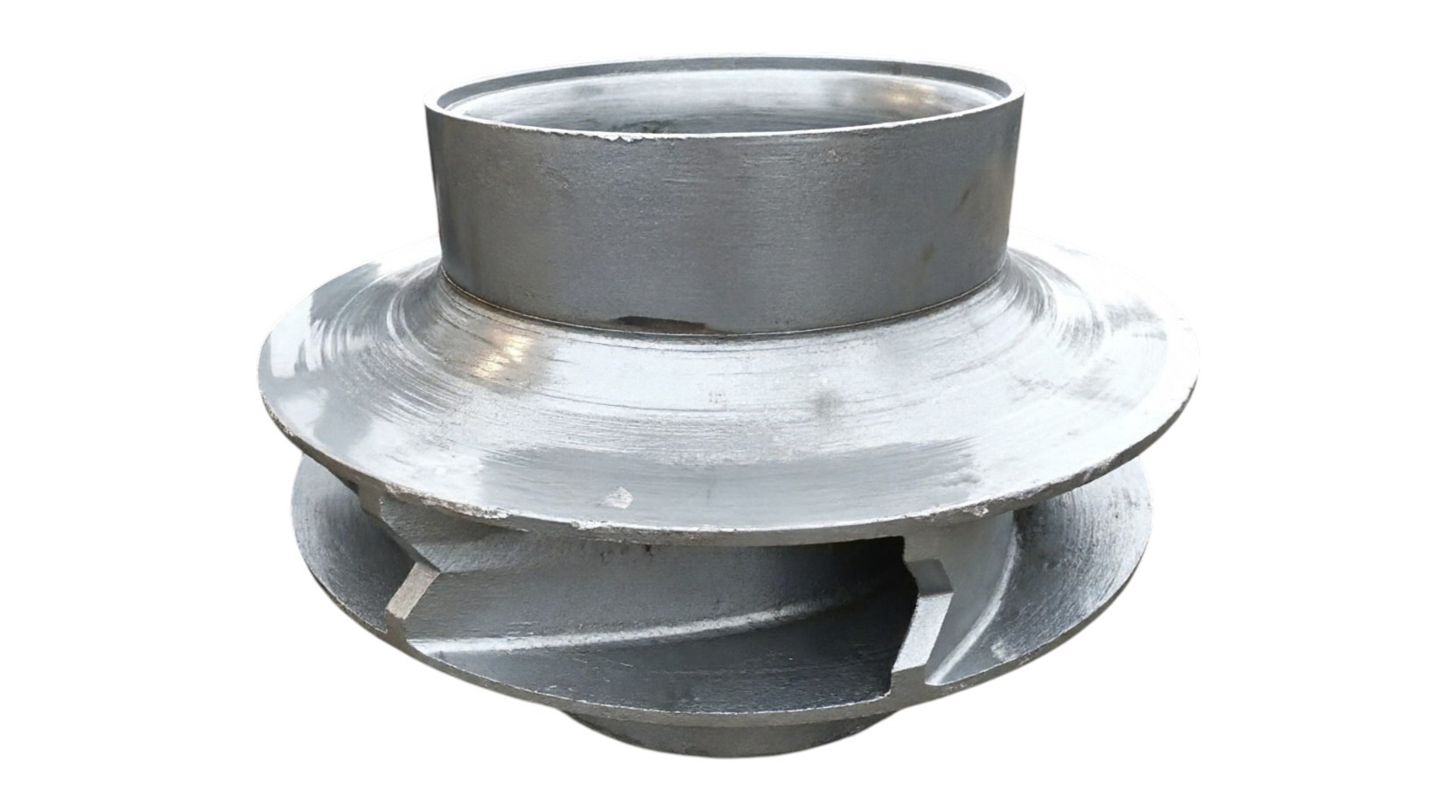

Основной гидравлический элемент первой ступени многоступенчатого центробежного питательного насоса ПЭ 270-150-3 повышенной производительности. Предназначено для первичного захвата питательной воды со всасывающего патрубка, преобразования механической энергии привода в кинетическую энергию потока и обеспечения стабильной подачи среды на последующие ступени для создания суммарного напора ~1500 м (15,0 МПа) при расходе до 270 м³/ч. Исполнение «Узел» указывает на поставку в виде готовой сборочной единицы (рабочее колесо в сборе с износостойкими кольцами, ступицей или балансировочными элементами), что исключает дополнительную подгонку на месте и гарантирует заводские допуски. Конструкция оптимизирована для максимальной кавитационной стойкости на входе при работе с питательной водой до +160 °C.

Принцип работы
Рабочее колесо первой ступени устанавливается на валу насоса непосредственно за всасывающим патрубком. При вращении с частотой ~2950–3000 об/мин лопатки захватывают питательную воду и под действием центробежных сил отбрасывают её к периферии. Специальный профиль входных кромок и увеличенный диаметр всасывающего окна минимизируют кавитационные явления при низком подпоре. Высокоскоростной поток поступает в направляющий аппарат первой ступени, где кинетическая энергия преобразуется в статическое давление. Заводская динамическая балансировка класса G6.3, прецизионная обработка проточной части и строгий контроль радиальных зазоров обеспечивают минимальные гидравлические потери, высокий объёмный КПД и стабильную работу при давлении до 15,0 МПа.

Технические характеристики

Параметр	Значение
Номер чертежа	5М-01-01
Материал исполнения	Узел (сборочная единица; базовое литьё обычно 20Х13Л/12Х18Н10Т по заводской спецификации)
Масса	17,25 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальная частота вращения	до 2950–3000 об/мин
Класс динамической балансировки	G6.3 (по ГОСТ ISO 1940-1)
Твёрдость рабочих поверхностей	HB 180–220 (поставка) / до HRC 35–45 после термообработки
Шероховатость поверхностей	Ra ≤ 1,6–3,2 мкм (проточная часть), Ra ≤ 0,8 мкм (посадочные зоны)
Тип соединения с валом	Цилиндрическое/конусное со шпонкой, фиксация стопорной гайкой
Кавитационный запас (NPSH)	Оптимизирован для первой ступени насосов высокого давления
Совместимые среды	Питательная вода, конденсат, технические жидкости

Габаритные размеры (типовые)

Ориентировочные параметры для рабочего колеса массой 17,25 кг насоса ПЭ 270-150-3:

Наружный диаметр: 220–300 мм
Ширина лопаточного пояса: 25–45 мм
Диаметр посадочного отверстия под вал: 70–100 мм
Диаметр входного отверстия (всасывающий патрубок): 120–160 мм
Количество лопаток: 6–8 шт. (оптимизировано для минимизации кавитации на входе)
Угол входа лопаток: адаптирован под расчётный режим работы первой ступени с учётом высокого расхода

Точные геометрические параметры, профиль и угол установки лопаток, размеры шпоночных/конусных посадок, конфигурация входных кромок и допуски строго определяются чертежом 5М-01-01. При подборе обязательно указывать номер чертежа и согласовывать гидравлическую взаимозаменяемость с проектной документацией.

Конструктивное использование и монтаж

Рабочее колесо первой ступени устанавливается на вал насоса ПЭ 270-150-3 в зоне всасывающего патрубка, центрируется по посадочному бурту или конусу и фиксируется стопорной гайкой с шайбой и шпонкой. Поставляется как готовое к установке изделие, прошедшее литьё/сборку, механообработку и динамическую балансировку на заводе-изготовителе.

Требования к монтажу:

Тщательная очистка посадочного места вала и ступицы колеса от консервационной смазки, окалины, заусенцев и следов коррозии;
При массе 17,25 кг монтаж может выполняться вручную с соблюдением техники безопасности, рекомендуется использование мягких текстильных строп для предотвращения повреждения рабочих поверхностей;
Проверка радиального и осевого зазора между колесом и корпусом/уплотнительными кольцами согласно паспорту насоса (обычно 0,15–0,35 мм);
Контроль наличия заводского клейма балансировки и целостности крепёжных элементов;
Затяжка стопорной гайки с контролем динамометрического момента и обязательной фиксацией от самоотвинчивания (кернением, стопорной шайбой или контргайкой);
Особое внимание уделить состоянию входных кромок лопаток: наличие забоин, заусенцев или коррозионных язв недопустимо, так как это критично для кавитационной стойкости первой ступени;
Запрещается пуск насоса без предварительной проверки свободного вращения ротора и полного заполнения корпуса питательной средой;
После монтажа рекомендуется обкатка на холостом ходу с контролем вибрации, температуры подшипников и отсутствия гидравлических задеваний.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 270-150-3 на промышленных объектах энергетики с высокими параметрами:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов высокого давления и повышенной производительности;
атомные электростанции (АЭС) — во вспомогательных контурах питания с увеличенным расходом;
крупные котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя повышенной мощности;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды при расходе до 270 м³/ч и давлении до 15,0 МПа.

Рекомендуется для работы с питательной водой и конденсатом при температуре до +160 °C и давлении до 15,0 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–10 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: кавитация на входе в насос (недостаточный подпор), абразивные примеси в питательной воде, коррозия при нарушении водно-химического режима (ВХР), работа на режимах с низкой производительностью (рециркуляция), нарушение балансировки, износ уплотнительных колец, радиальные биения вала сверх допустимых
Признаки критического износа: повышенная вибрация и шум на входе насоса, снижение напора и производительности первой ступени, характерный «кавитационный треск», эрозия или сколы входных кромок лопаток, биение при вращении, появление металлической пыли в смазке подшипников
Рекомендация: при замене рабочего колеса первой ступени проводить комплексную диагностику вала, уплотнительных колец, состояния всасывающего патрубка и входной камеры насоса; после монтажа обязательна проверка зазоров и обкатка с контролем параметров; при признаках кавитационного разрушения рекомендуется корректировка режима работы, проверка подпора на всасывании, контроль ВХР или установка антикавитационных элементов
