Описание

Подробности

Назначение

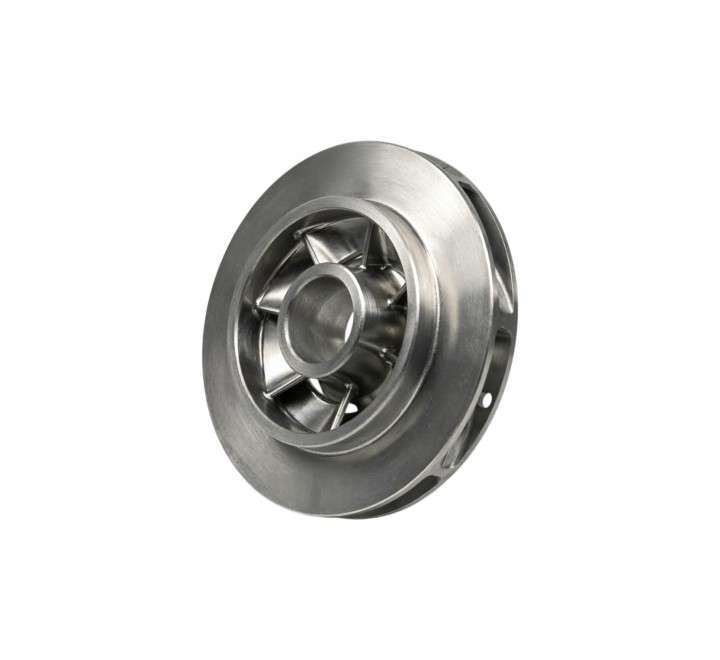

Основной гидравлический элемент первой ступени многоступенчатого центробежного питательного насоса ПЭ 100-53. Предназначено для первичного захвата питательной воды со всасывающего патрубка, преобразования механической энергии привода в кинетическую энергию потока и обеспечения стабильной подачи среды на последующие ступени насоса для создания суммарного напора. Отлито из коррозионно-стойкой стали 20Х13Л, что обеспечивает высокую стойкость к кавитационной эрозии, коррозии при высоких температурах (до +160 °C) и механическому износу в условиях непрерывной эксплуатации на объектах энергетики.

Принцип работы
Рабочее колесо первой ступени устанавливается на валу насоса непосредственно за всасывающим патрубком. При вращении с частотой ~2950 об/мин лопатки колеса захватывают питательную воду и под действием центробежных сил отбрасывают её к периферии, преобразуя механическую энергию в кинетическую. Высокоскоростной поток поступает в направляющий аппарат первой ступени, где кинетическая энергия частично преобразуется в статическое давление. Специальный профиль входных кромок лопаток оптимизирован для минимизации кавитационных явлений на входе в насос. Прецизионное литьё, механическая обработка проточной части и заводская динамическая балансировка обеспечивают минимальные гидравлические потери, стабильную работу и высокий КПД первой ступени.

Технические характеристики

Параметр	Значение
Номер чертежа	806.003.101.02
Материал исполнения	20Х13Л (сталь коррозионно-стойкая литая, мартенситного класса)
Масса	7,60 кг
Рабочая температура	от –40 °C до +160 °C (питательная вода)
Номинальная частота вращения	до 2950 об/мин
Класс динамической балансировки	G6.3 (по ГОСТ ISO 1940-1)
Твёрдость	HB 180–220 (литое состояние) / до HRC 35–45 после термообработки
Шероховатость поверхностей	Ra ≤ 1,6–3,2 мкм (проточная часть), Ra ≤ 0,8 мкм (посадочные зоны)
Тип соединения с валом	Цилиндрическое/конусное со шпонкой, фиксация стопорной гайкой
Кавитационный запас (NPSH)	Уточняется по характеристике насоса
Совместимые среды	Питательная вода, конденсат, технические жидкости

Габаритные размеры (типовые)

Ориентировочные параметры для рабочего колеса первой ступени массой 7,60 кг насоса ПЭ 100-53:

Наружный диаметр: 180–240 мм
Ширина лопаточного пояса: 25–45 мм
Диаметр посадочного отверстия под вал: 55–75 мм
Диаметр входного отверстия (всасывающий патрубок): 80–120 мм
Количество лопаток: 6–8 шт. (оптимизировано для минимизации кавитации)
Угол входа лопаток: оптимизирован под расчётный режим работы первой ступени

Точные геометрические параметры, профиль и угол установки лопаток, размеры шпоночных/конусных посадок, конфигурация входных кромок и допуски строго определяются чертежом 806.003.101.02. При подборе обязательно указывать номер чертежа и согласовывать гидравлическую взаимозаменяемость с заводом-изготовителем.

Конструктивное использование и монтаж

Рабочее колесо первой ступени устанавливается на вал насоса ПЭ 100-53 в зоне всасывающего патрубка, центрируется по посадочному бурту или конусу и фиксируется стопорной гайкой с шайбой и шпонкой. Поставляется как готовое к установке изделие, прошедшее литьё, механообработку и динамическую балансировку на заводе-изготовителе.

Требования к монтажу:

Тщательная очистка посадочного места вала и ступицы колеса от консервационной смазки, окалины, заусенцев и следов коррозии;
При массе 7,60 кг монтаж может выполняться вручную с соблюдением техники безопасности, рекомендуется использование мягких строп для предотвращения повреждения рабочих поверхностей;
Проверка радиального и осевого зазора между колесом и корпусом/уплотнительными кольцами согласно паспорту насоса;
Контроль наличия заводского клейма балансировки и целостности крепёжных элементов;
Затяжка стопорной гайки с контролем динамометрического момента и обязательной фиксацией от самоотвинчивания (кернением, стопорной шайбой или контргайкой);
Особое внимание уделить состоянию входных кромок лопаток: наличие забоин, заусенцев или коррозионных язв недопустимо;
Запрещается пуск насоса без предварительной проверки свободного вращения ротора и полного заполнения корпуса питательной средой;
После монтажа рекомендуется обкатка на холостом ходу с контролем вибрации, температуры подшипников и отсутствия гидравлических задеваний.

Область применения

Деталь предназначена для эксплуатации в составе питательных насосов серии ПЭ 100-53 на промышленных объектах энергетики:

тепловые электростанции (ТЭЦ, ГРЭС) — в системах питательной воды котлов;
атомные электростанции (АЭС) — во вспомогательных контурах питания;
котельные промышленного и коммунального назначения;
системы подпитки, рециркуляции и деаэрации теплоносителя;
объекты с высокими требованиями к надёжности и бесперебойности подачи питательной среды.

Рекомендуется для работы с питательной водой и конденсатом при температуре до +160 °C и давлении до 5,3 МПа.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–10 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: кавитация на входе в насос (недостаточный подпор), абразивные примеси в питательной воде, коррозия при нарушении водно-химического режима, работа на режимах с низкой производительностью (рециркуляция), нарушение балансировки, износ уплотнительных колец, радиальные биения вала сверх допустимых
Признаки критического износа: повышенная вибрация и шум на входе насоса, снижение напора и производительности первой ступени, характерный «кавитационный треск», эрозия или сколы входных кромок лопаток, биение при вращении, появление металлической пыли в смазке подшипников
Рекомендация: при замене рабочего колеса первой ступени проводить комплексную диагностику вала, уплотнительных колец, состояния всасывающего патрубка и входной камеры насоса; после монтажа обязательна проверка зазоров и обкатка с контролем параметров; при признаках кавитационного разрушения рекомендуется корректировка режима работы, проверка подпора на всасывании или установка антикавитационных элементов
