Назначение

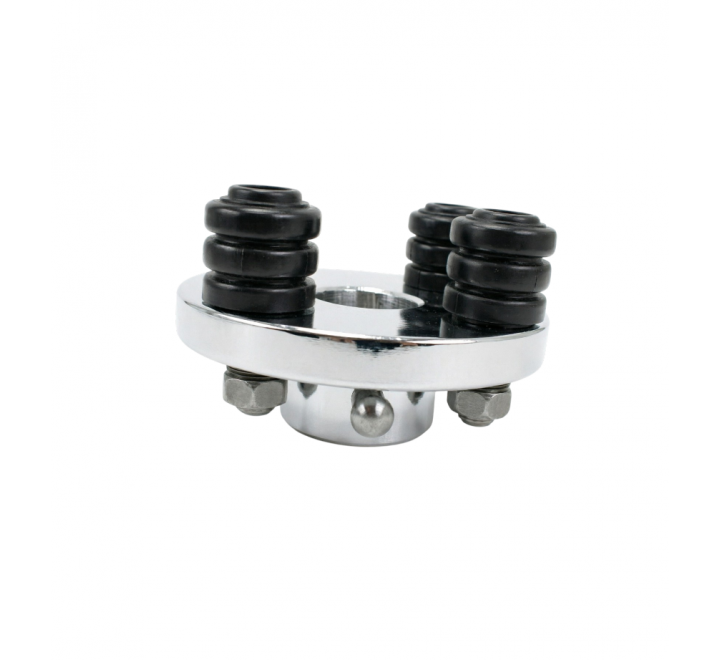

Ответственный элемент приводного узла двухступенчатого пластинчато-роторного вакуумного насоса 2НВР-90Д, обеспечивающий соединение вала насоса с валом электродвигателя или промежуточным элементом муфты. Предназначена для передачи крутящего момента, компенсации небольших радиальных, осевых и угловых смещений, снижения динамических нагрузок и защиты привода от перегрузок при пуске и эксплуатации.

Принцип работы
Полумуфта устанавливается на конец вала насоса или электродвигателя и соединяется с ответной полумуфтой через упругие элементы (резиновые втулки, тарельчатые пружины) или жёсткую связь. При вращении привода крутящий момент передаётся через контактные поверхности полумуфты на вал насоса. Конструкция предусматривает точную обработку посадочных поверхностей, балансировку и применение упругих элементов для минимизации биений, компенсации монтажных погрешностей и гашения вибраций, что повышает надёжность и ресурс подшипниковых узлов.

Технические характеристики

Параметр	Значение
Номера чертежей	ЩП8.340.274-00 6 / 2057 403392 0402 00 7
Материал исполнения	Сталь 45 / сталь 40Х с термообработкой (по исполнению)
Масса	1,0–2,0 кг (определяется по факту взвешивания)
Рабочая температура	от –40 °C до +80 °C
Номинальная частота вращения	до 500–1000 об/мин
Твердость рабочих поверхностей	HRC 40–48
Шероховатость посадочных поверхностей	Ra ≤ 0,8 мкм
Тип соединения с валом	Шпоночное с фиксацией (стопорный винт/гайка)
Номинальный крутящий момент	До 250 Н·м (тип.)
Совместимые среды	Атмосферные условия, промышленные помещения, вакуумное масло

Габаритные размеры (типовые)

Параметр	Значение, мм
Наружный диаметр	90–130
Диаметр посадочного отверстия под вал	32–48
Общая длина детали	60–95
Длина шпоночного паза	30–50
Количество отверстий под упругие элементы	6–8 шт. (по исполнению)

Точные геометрические параметры, конфигурация посадочных поверхностей, размеры шпоночного соединения и отверстий под упругие элементы определяются указанными чертежами и могут отличаться в зависимости от модификации насоса и позиции установки (со стороны насоса или двигателя). При подборе детали обязательно указывать номер чертежа.

Конструктивное использование и монтаж

Полумуфта устанавливается на конец вала насоса 2НВР-90Д или электродвигателя, центрируется по посадочному бурту и фиксируется шпонкой с дополнительной стопорной гайкой или винтом. Работает в паре с ответной полумуфтой и упругими элементами (резиновые втулки, полиуретановые демпферы), обеспечивая передачу крутящего момента и компенсацию монтажных погрешностей.

Требования к монтажу:

Обязательная проверка соосности валов с использованием индикаторных приспособлений (допустимое радиальное смещение ≤ 0,1 мм, угловое ≤ 0,5°);
Очистка посадочного места вала от загрязнений, консервационной смазки и заусенцев;
Контроль состояния шпоночного паза и резьбовых соединений;
Нанесение рекомендованной смазки на посадочную поверхность и шпонку;
Установка упругих элементов без перекосов и предварительной деформации;
Затяжка крепёжных элементов с контролем момента согласно паспорту насоса.

После монтажа рекомендуется проверка свободного вращения, отсутствие биений и посторонних шумов при пробном пуске на холостом ходу.

Область применения

Деталь предназначена для эксплуатации в составе двухступенчатых пластинчато-роторных вакуумных насосов серии 2НВР-90Д на промышленных объектах:

химическая и нефтехимическая промышленность;
пищевое и фармацевтическое производство;
системы вакуумной упаковки, сушки, дегазации и напыления;
машиностроение, металлургическое и энергетическое производство;
лабораторное и научно-исследовательское оборудование;
полиграфическое и упаковочное производство.

Рекомендуется для работы в условиях циклических нагрузок при температуре окружающей среды от –40 °C до +50 °C при соблюдении режимов технического обслуживания и контроля состояния упругих элементов.

Срок эксплуатации и диагностика

Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов
Факторы снижения ресурса: нарушение соосности валов, превышение крутящего момента, абразивные загрязнения, коррозия, износ упругих элементов, вибрационные нагрузки, частые пуски/остановы, работа с перегревом
Признаки критического износа: повышенная вибрация привода, посторонний шум или стук в зоне муфты, нагрев корпуса, видимые дефекты упругих элементов (трещины, разрывы, деформация), люфт в шпоночном соединении, биение при вращении
Рекомендация: при замене полумуфты целесообразно проводить диагностику вала, шпоночного соединения, подшипниковых опор и состояния ответной полумуфты; рекомендуется периодический визуальный контроль и замена упругих втулок при признаках старения (трещины, потеря эластичности, остаточная деформация)
