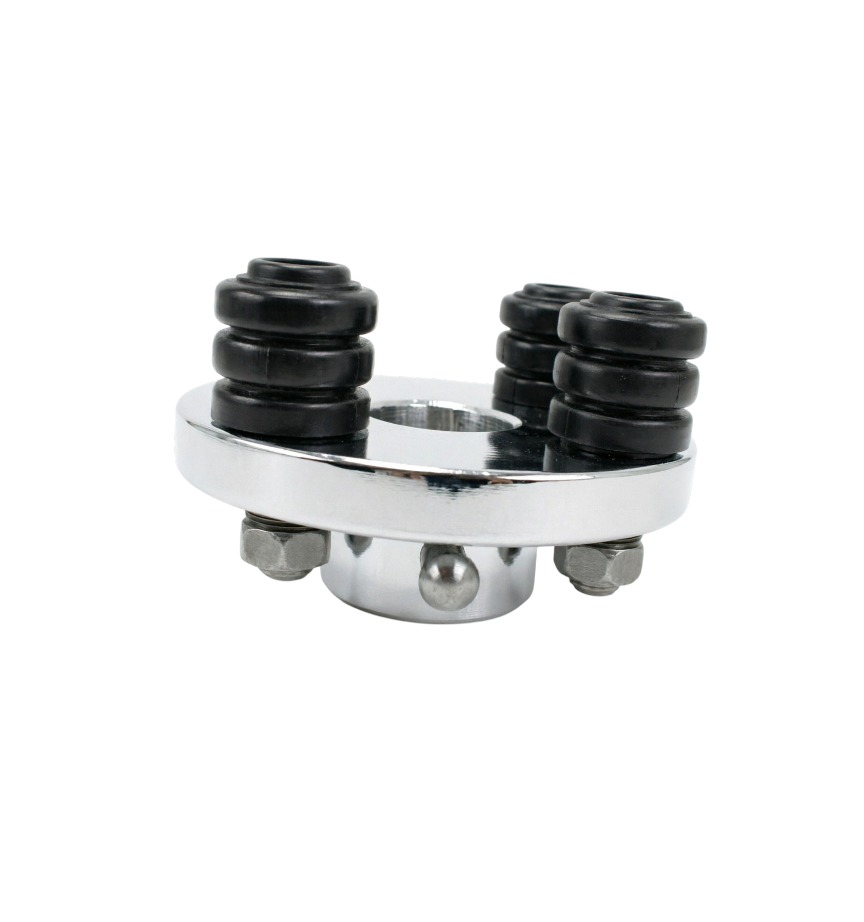

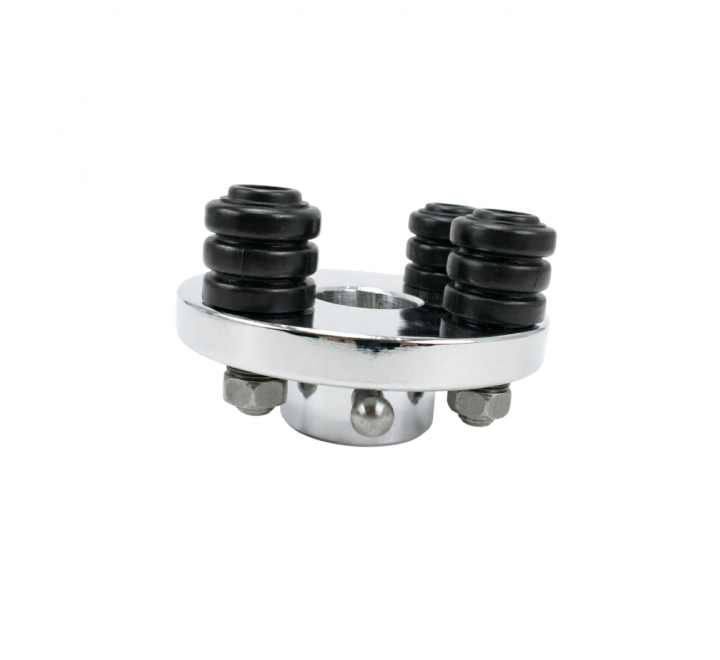

Полумуфта насоса 2НВР-60Д

Назначение

Принцип работы

Технические характеристики

Габаритные размеры (типовые)

• Наружный диаметр: 70–110 мм

• Диаметр посадочного отверстия под вал: 24–38 мм

• Общая длина детали: 50–80 мм

• Длина шпоночного паза: 25–40 мм

• Количество отверстий под упругие элементы: 4–6 шт. (по исполнению)

Точные геометрические параметры, конфигурация посадочных поверхностей, размеры шпоночного соединения и отверстий под упругие элементы определяются чертежом ЩП8.340.274-00 6 и могут отличаться в зависимости от модификации насоса. При подборе детали рекомендуется указывать заводской номер оборудования или прикладывать чертёж заменяемого элемента.

Конструктивное использование и монтаж

Полумуфта устанавливается на конец вала насоса 2НВР-60Д или электродвигателя, центрируется по посадочному бурту и фиксируется шпонкой с дополнительной стопорной гайкой или винтом. Работает в паре с ответной полумуфтой и упругими элементами (резиновые втулки, полиуретановые демпферы), обеспечивая передачу крутящего момента и компенсацию монтажных погрешностей.

Требования к монтажу:

• Обязательная проверка соосности валов с использованием индикаторных приспособлений (допустимое смещение — согласно паспорту насоса);

• Очистка посадочного места вала от загрязнений, консервационной смазки и заусенцев;

• Контроль состояния шпоночного паза и резьбовых соединений;

• Нанесение рекомендованной смазки на посадочную поверхность и шпонку;

• Установка упругих элементов без перекосов и предварительной деформации;

• Затяжка крепёжных элементов с контролем момента.

После монтажа рекомендуется проверка свободного вращения, отсутствие биений и посторонних шумов при пробном пуске.

Область применения

Деталь предназначена для эксплуатации в составе двухступенчатых пластинчато-роторных вакуумных насосов серии 2НВР-60Д на промышленных объектах:

• химическая и нефтехимическая промышленность;

• пищевое и фармацевтическое производство;

• системы вакуумной упаковки, сушки, дегазации и напыления;

• машиностроение, металлургическое и энергетическое производство;

• лабораторное и научно-исследовательское оборудование;

• полиграфическое и упаковочное производство.

Рекомендуется для работы в условиях циклических нагрузок при температуре окружающей среды от –40 °C до +50 °C при соблюдении режимов технического обслуживания и контроля состояния упругих элементов.

Срок эксплуатации и диагностика

• Нормативный ресурс: 5–8 лет или 15 000–25 000 моточасов

• Факторы снижения ресурса: нарушение соосности валов, превышение крутящего момента, абразивные загрязнения, коррозия, износ упругих элементов, вибрационные нагрузки, частые пуски/остановы

• Признаки критического износа: повышенная вибрация привода, посторонний шум или стук в зоне муфты, нагрев корпуса, видимые дефекты упругих элементов (трещины, разрывы, деформация), люфт в шпоночном соединении

• Рекомендация: при замене полумуфты целесообразно проводить диагностику вала, шпоночного соединения, подшипниковых опор и состояния ответной полумуфты; рекомендуется периодический визуальный контроль и замена упругих втулок при признаках старения (трещины, потеря эластичности)

Полумуфта насоса 2НВР-60Д доступна для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Чтобы уточнить наличие, подобрать деталь по серийному номеру или модификации насоса и получить коммерческое предложение, обратитесь к специалистам компании.
