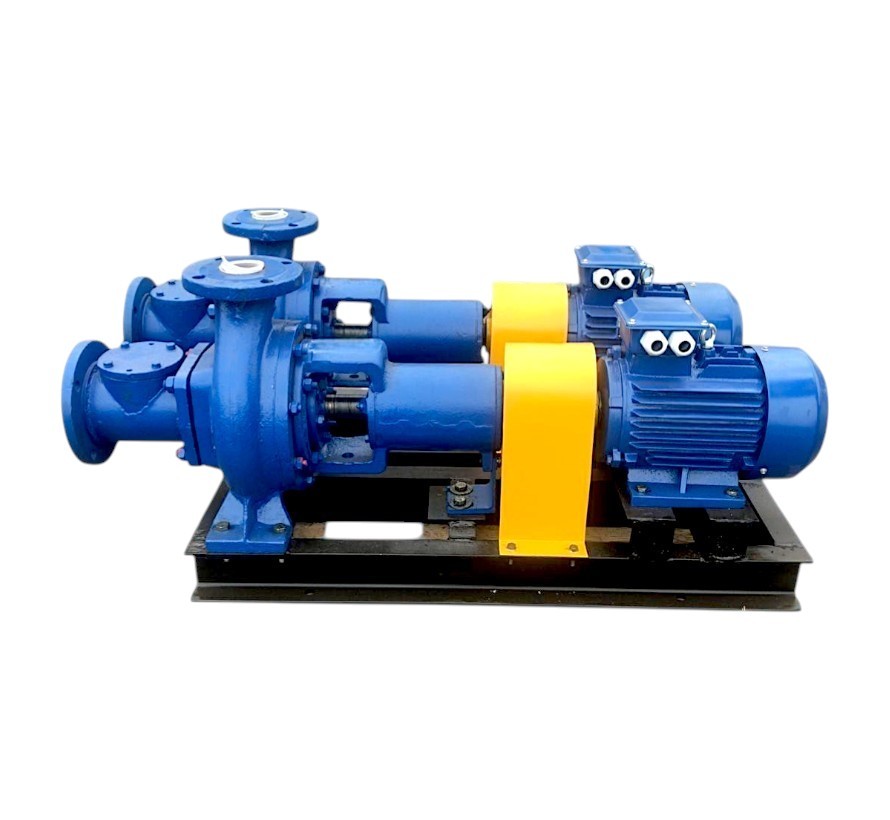

Фекальный насос СМ80-50-200б/2

Назначение: одноступенчатый центробежный насос консольного типа с горизонтальным расположением вала, предназначенный для перекачивания воды, нейтральных технических жидкостей и слабозагрязнённых сред с температурой до +90 °C. Индекс «б» указывает на модификацию с обточенным рабочим колесом для работы в режиме пониженных характеристик (подача 35 м³/ч, напор 40 м) при сохранении высокой эффективности. Отличительной особенностью является способность работать с жидкостями, содержащими твёрдые включения до 2% по объёму и размером частиц до 5 мм.

Принцип работы: насос работает по принципу центробежного действия: жидкость поступает в рабочее колесо через всасывающий патрубок, получает кинетическую энергию при вращении и преобразует её в давление в спиральном отводе. Обточка рабочего колеса (индекс «б») позволяет адаптировать характеристики насоса под конкретные условия эксплуатации, обеспечивая требуемые параметры при оптимальном КПД и сниженном энергопотреблении. Увеличенные зазоры в проточной части позволяют перекачивать среды с твёрдыми включениями без риска заклинивания.

Параметр	Значение
Марка насоса	СМ80-50-200б/2
Подача (Q)	35 м³/ч
Напор (H)	40 м
Мощность электродвигателя	11 кВт
Потребляемая мощность	8,5 кВт
Частота вращения (n)	3000 об/мин
Температура рабочей жидкости	до +90 °C
Плотность жидкости	≤ 1100 кг/м³
Кинематическая вязкость	≤ 1×10⁻⁶ м²/с
Концентрация твёрдых примесей	≤ 2% (объёмных)
Размер твёрдых частиц	≤ 5 мм
Кавитационный запас (NPSH)	6,0 м
Исполнение по монтажу	Горизонтальное, консольное
Материал проточной части	Серый чугун СЧ20
Класс защиты электродвигателя	IP54 / IP55 (типично)
Класс изоляции	F / H
Ориентировочный КПД	55–62%

Габаритные размеры и масса

Параметр	Значение
Габариты агрегата (с электродвигателем)	1170 × 350 × 535 мм
Масса агрегата (в сборе)	210 кг
Масса насоса (ориентировочно)	~90–110 кг
Диаметр всасывающего патрубка	80 мм
Диаметр напорного патрубка	50 мм

Конструктивные особенности

Корпус: чугунный спиральный, с фланцевыми патрубками всаса и напора, горизонтальное расположение для удобства монтажа и обслуживания;

Рабочее колесо: закрытого или полуоткрытого типа, из серого чугуна СЧ20 или износостойкой стали, с обточкой наружного диаметра (индекс «б») для адаптации характеристик, динамическая балансировка класса G6,3;

Вал>: из легированной стали (40Х/45), консольного расположения, с упрочнёнными посадочными поверхностями и защитной втулкой в зоне уплотнения;

Уплотнения: сальниковые или торцевые механические (по заказу), с возможностью подвода затворной жидкости или промывки для работы с загрязнёнными средами;

Подшипниковые опоры: шариковые подшипники с консистентной смазкой, с контролем температуры и возможностью замены без демонтажа корпуса;

Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;

Модификация : обточенное рабочее колесо для работы в режиме 35 м³/ч и 40 м напора при сохранении высокого КПД и снижении потребляемой мощности;

Стойкость к загрязнениям: увеличенные зазоры в проточной части позволяют перекачивать среды с твёрдыми включениями до 5 мм;

Компактное исполнение: малые габариты и масса обеспечивают удобство монтажа в стеснённых условиях.

Требования к монтажу и эксплуатации

Установка на фундаментную раму или плиту с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);

Подключение к трубопроводам через компенсаторы или гибкие вставки для исключения передачи напряжений на корпус насоса;

Рекомендуется установка сетчатого фильтра на всасывающей линии (размер ячейки ≤ 5 мм) для защиты от крупных посторонних предметов;

Регулярный контроль уровня и качества смазки в подшипниковых узлах;

Периодическая вибродиагностика и контроль температуры опорных узлов (особенно важно при 3000 об/мин);

При работе с абразивными средами — контроль износа рабочих поверхностей и своевременная замена изнашиваемых деталей;

Контроль кавитационного запаса: обеспечение давления на всасывании не ниже требуемого значения (NPSH ≥ 6,0 м) для предотвращения кавитации;

Проведение балансировки ротора при проведении ремонтных работ.

Важно: насос СМ80-50-200б/2 — это поверхностный центробежный агрегат, его погружение в скважину категорически недопустимо

Монтаж выполняется только на поверхности: агрегат жестко анкерят к бетонному фундаменту или стальной раме с виброопорами. Система обвязки включает всасывающий трубопровод с сетчатым фильтром и обратным клапаном, а также напорную линию с запорной задвижкой и манометром. Защиту и пуск двигателя обеспечивает шкаф автоматики.

Область применения

Системы промышленного и коммунального водоснабжения малой производительности;

Тепловые электростанции и котельные (подпиточные, циркуляционные насосы малой мощности);

Ирригационные станции и мелиоративные комплексы;

Горно-обогатительные комбинаты (перекачка пульпы с низким содержанием твёрдой фазы);

Нефтеперерабатывающие и химические предприятия (перекачка нейтральных и слабозагрязнённых сред);

Металлургические комбинаты (системы оборотного водоснабжения с возможным содержанием окалины);>

Объекты с требованием работы с жидкостями температурой до +90 °C и содержанием твёрдых частиц до 5 мм;

Мобильные насосные установки и системы с ограниченными габаритами размещения оборудования.

Срок эксплуатации и техническое обслуживание

Нормативный ресурс до капитального ремонта: 20 000–30 000 моточасов (для чистой воды); при перекачивании абразивных сред ресурс снижается пропорционально концентрации и твёрдости примесей;

Межремонтный интервал: 6 000–12 000 моточасов (в зависимости от характеристик перекачиваемой среды);

Рекомендуемые операции ТО: контроль вибрации, температуры подшипников, состояния уплотнений, уровня смазки, затяжки крепёжных соединений, визуальный осмотр проточной части на предмет эрозии;

Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов, видимый износ рабочих поверхностей.

Примечание: Насос СМ80-50-200б/2 относится к серии одноступенчатых консольных насосов типа СМ, предназначенных для перекачивания как чистой воды, так и слабозагрязнённых технических жидкостей. Индекс «б» обозначает модификацию с обточенным рабочим колесом, что позволяет адаптировать гидравлические характеристики под конкретные условия эксплуатации (подача 35 м³/ч и напор 40 м вместо базовых значений ~50 м³/ч и ~50 м). Компактные габариты (1170×350×535 мм) и малая масса (210 кг) делают насос пригодным для установки в стеснённых условиях и на мобильных установках. Конкретные материалы исполнения (в т.ч. возможность заказа рабочего колеса из износостойких сплавов), тип уплотнений и комплектация электродвигателем определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к монтажу рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата, тип перекачиваемой среды, конкретную модификацию рабочего колеса (индекс «б») и тип уплотнений.

Структура условного обозначения насосов СМ

График рабочих зависимостей СМ 80-50-200б/2

Габаритные размеры насоса СМ 80-50-200б/2

Характеристики

Q Подача,(м3/ч)	35
H Напор,(м)	40
Мощность,(кВт)	11
Потребляемая мощность,(кВт)	8.5
n Частота вращен,(об/мин)	3000
Температура рабочей жидкости: - min...+max,(°С)	до 90 С
Плотность: не более,(кг/м^3)	1100
Вязкость: не более,(м^2/с)	1х10^-6
Объемная концентрация твердых фракций: не более,(%)	2
Содержание твердых фракций размером: не более,(мм)	5
Кавитационный запас,(м)	6м
Материал проточной части	Серый чугун СЧ 20
Исполнение по монтажу	горизонтальный
Габариты агрегата,(мм)	1170x350x535
Вес агрегата,(кг)	210
