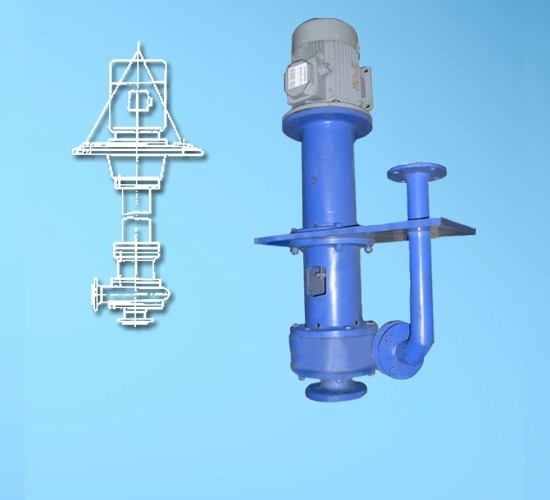

Насос СДВ80/18

Добавить отзыв

51 500 руб.

* Обязательные поля

51 500 руб.

Описание

Подробности

Фекальный насос СДВ80/18

Насос СДВ80/18

Сточно-массные насосы типа СМ - центробежные, горизонтальные, консольные, одноступенчатые - используются для перекачки загрязненных сточных вод. По конструкции схожи с консольными насосами для чистых жидкостей, но проточные каналы у них шире, а рабочее колесо изготовлено с большим проходным сечением (с меньшим количеством лопаток и шире). Используются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения и отопления.

Конструкция насоса СДВ 80/18 соответствует всем современным требованиям и стандартам, что гарантирует длительный срок эксплуатации, который проверен практикой и временем. Агрегат насосный СДВ 80/18 – центробежный вертикальный для перекачивания сточных масс и других загрязненных жидкостей, с кинематической вязкостью не более 0,01 кв.см/с, температурой до +80 (Макс.), с содержанием абразивных частиц не более 1% по объему, плотностью до 1050 кг/куб.м, размером до 5 мм рН от 6 до 8,5. Для охлаждения и защиты сальника подается жидкость под давлением, предохраняющая от износа узел. Проточная часть изготовлена из чугуна. Уплотнение вала  - сальниковое. Широкое применение насосов типа СДВ 80/18 давно пользуется спросом в таких отраслях как: сельское хозяйство, промышленность, коммунальные услуги. Обслуживание и ремонт таких насосных аппаратов как СДВ 80/18 допускается только квалифицированным специалистом.

Применение насоса СДВ80/18

Насосы СМ и СД рассчитаны на перекачку городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ с pH от 6 до 8.5, с температурой до +80°С и с содержанием абразивных частиц размером до 5 мм не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газов в перекачиваемой среде 5%. Уплотнение вала насоса – торцовое или двойное сальниковое.

Допускается применение насосов с  с торцовым уплотнением вала во взрыво - пожароопасных производствах.  Перед вводом в эксплуатацию насос СДВ80/18 должен быть заземлен.

Материал насоса СДВ80/18

Основные детали и детали проточной части насоса (корпус, рабочее колесо, корпус торцового уплотнения, корпус сальника, подшипников, защитная втулка) выполнены из серого чугуна СЧ 20 ГОСТ 1412-85, вал - из стали 35 - № ГПГОСТ1050-88.

Структура условного обозначения насосов СДВ

Структура условного обозначения насосов СДВ



График рабочих зависимостей СДВ 80/18

График рабочих зависимостей СДВ 80/18



Габаритные размеры насоса СДВ 80/18

Габаритные размеры насоса СДВ 80/18

Условные обозначения насосов СМ и СД

 СМ200-150-400а-4:

  • СМ – сточно-массный насос;
  • 200 – диаметр входного патрубка, мм;
  • 150 – диаметр выходного патрубка, мм;
  • 400 – диаметр рабочего колеса (условный), мм;
  • а - индекс обточки рабочего колеса:  а, б - уменьшенный диаметр рабочего колеса
  • Е - тип уплотнения, Е - торцовое уплотнение, без индекса - сальниковое уплотнение
  • 4 –  индекс частоты вращения:  2 – 48,4 с-1 (2900 об/мин), 4 – 24,2 с-1 (1450 об/мин), 6 – 16,0 с-1 (960 об/мин);



CД50/56а (СД – горизонтальные, СДВ - вертикальные)

  • СД - сточно-динамический насос;
  • 50 - подача насоса в м3/час;
  • 56 - давление на выходе из насоса в агрегате, м;
  • а, б - условное обозначение обрезки рабочего колеса.



Фекальный насос СМ, в отличие от насосов СД, имеет корпус,  на котором собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов.



СДВ80/18



Типоразмер насоса Всасывающий патрубок Напорный патрубок
D D1 D2 d Количество отверстий n D3 D4 D5 D1 Количество отверстий n
СД 80/18 100 170 205 18 4 80 150 185 18 4

Доставка насоса СДВ 80/18 осуществляется железнодорожным и автотранспортом, сборным грузом или контейнером - по желанию заказчика.
Доставка производится любой транспортной компанией указанной заказчиком. Оплата доставки насоса СДВ 80/18 по факту прибытия груза в адрес заказчика

Оплата и Доставка в Москве

Характеристики

Характеристики

Q Подача (м3/ч) 80
H Напор (м) 18
Мощность 11
n Частота вращен. (об/мин) 1500
Исполнение по монтажу вертикальный
Габариты агрегата,(мм) 780х780х2130
Температура рабочей жидкости: от С до С до 80
Плотность: не более кг/куб. м 1050
Вязкость: не более кв.м/с 1х10^-6
Объемная концентрация твердых фракций: не более % 1
Содержание твердых фракций размером: не более мм 6
Кавитационный запас
Материал проточной части Серый чугун СЧ 20
Вес агрегата 340
Габариты упаковки (дли;шир;выс) (мм) 780;780;2130
