Насос КМ80-50-250

Консольный насос КМ 80-50-250. Характеристики

Содержание:

• Описание насоса Насос КМ 80-50-250
• Особенности конструкции и принцип действия
• Достоинства
• Комплект поставки
• Расшифровка маркировки
• График рабочих зависимостей Насос КМ 80-50-250
• Схема насоса КМ 80-50-250
• Конструктивные особенности насоса КМ 80-50-250

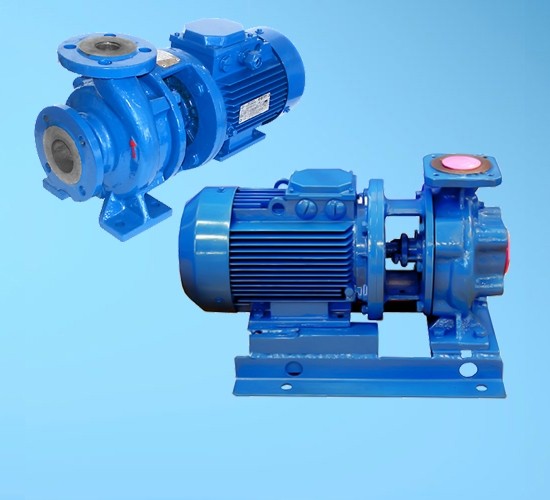

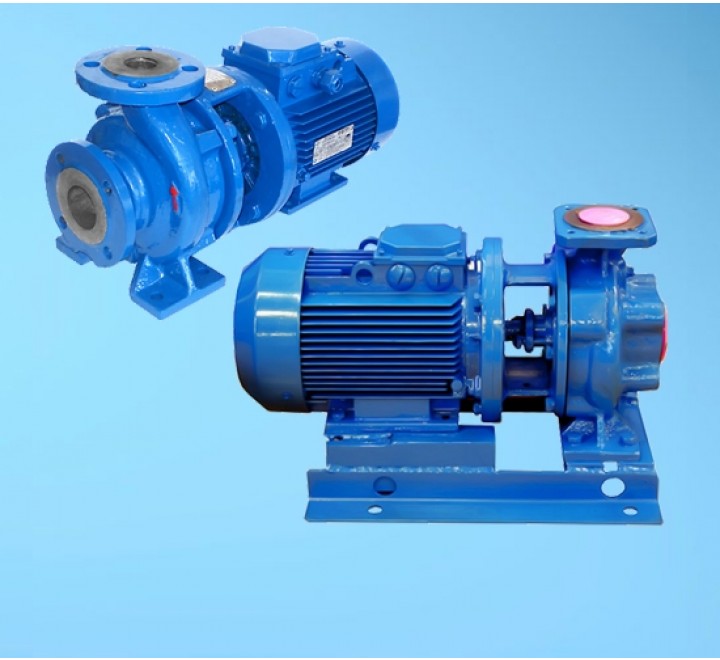

Насос КМ 80-50-250

Насос КМ 80-50-250 консольного моноблочного типа используется для транспортировки чистой и загрязнённой воды, а также жидкостей, схожих с водой по основным характеристикам — химической активности и плотности.

Среда, перекачиваемая с помощью насоса, должна отвечать нескольким требованиям:

• её температура должна варьироваться от -10 до +140ºС (точное значение верхнего предела зависит от типа уплотнителя);
• pH жидкости должен лежать в диапазоне от 6 до 9;
• содержание твёрдых частиц в среде не должно превышать 0,1% от её общего объёма;
• размер таких частиц не должен быть больше 0,2 мм. Насос КМ 80-50-250 консольного моноблочного типа — универсальный агрегат. Он применяется для:
• подачи воды в жилые и иные здания;
• обеспечения тепловых электростанций технической и чистой водой;
• подачи технологической воды, необходимой в техпроцессах металлургических, горнодобывающих и нефтегазовых предприятий;
• обеспечения водой садовых и дачных участков, орошения полей;
• решения других задач.

Условия, в которых эксплуатируется насос КМ 80-50-250, не должны быть пожаро- и взрывоопасными.

Особенности конструкции и принцип действия

Насос КМ 80-50-250 — консольное моноблочное устройство, работающее по центробежному принципу. Его наружная часть — корпус, изготовленный из чугуна. На корпусе имеются опорные лапы, предназначенные для установки агрегата на объекте. Внутри корпуса расположена спиральная камера.

Задачу перекачивания жидкости решает рабочее колесо агрегата, отлитое из чугуна и зафиксированное на стальном валу. Если смотреть со стороны привода, колесо вращается по часовой стрелке. На этой части устройства имеются уплотнительные пояски, препятствующие перетеканию перекачиваемой воды из области повышенного давления в область низкого.

Роль привода насоса КМ 80-50-250 консольного моноблочного играет асинхронный двигатель, работающий от переменного тока напряжением 380 В. Он соединён с насосной частью фонарём, изготовленным из чугуна. Для герметизации вала используется уплотнение. В разных модификациях предлагаемой модели оно может быть сальниковым или торцовым. Последнее позволяет перекачивать жидкость с максимальной (достигающей 140ºС) температурой.

Климатическое исполнение устройства (по ГОСТ 15150-69) — У, его категория размещения — 3.1.

Несколько важных достоинств

Насос КМ 80-50-250 консольного моноблочного типа — устройство, пользующееся стабильно высоким спросом у специалистов. Причиной тому — сочетание нескольких достоинств модели:

• у агрегата есть собственные опорные лапы. Эта особенность конструкции позволяет разбирать его, не отсоединяя трубопроводы, что, в свою очередь, упрощает и ускоряет обслуживание и ремонт;
• конструкция КМ 80-50-250 сравнительно проста. Это в сочетании с высоким качеством сборки обеспечивает долговечность устройства;
• насос не нужно центровать. Благодаря этому при его работе обеспечивается сравнительно невысокий уровень шума и вибрации;
• модель сравнительно компактна, что упрощает её транспортировку;
• наконец, она имеет доступную цену.

Комплект поставки

В комплект поставки насоса КМ 80-50-250 консольного моноблочного входят:

• насосная часть;
• привод (электродвигатель);
• руководство по эксплуатации и паспорт изделия.

При необходимости могут поставляться запасные части к устройству (они оплачиваются отдельно).

Расшифровка маркировки

По маркировке предлагаемого агрегата — так же, как в случае с другими моделями — можно определить все его основные характеристики. Значение символов, которые в неё входят, таково:

• «КМ»: эта аббревиатура расшифровывается как «консольный моноблочный» и позволяет сделать вывод об особенностях конструкции насоса;
• 80: это число является значением диаметра, который имеет всасывающий патрубок, выраженным в мм;
• 50: число указывает на диаметр напорного патрубка, выраженный в мм;
• 200: это число представляет собой диаметр рабочего колеса, выраженный в мм. В некоторых случаях оно дополняется буквой «а» или «б», указывающей на способ обточки колеса;
• «С» или «Т»: буква указывает на использование сальникового или торцового уплотнения соответственно;
• «У»: эта буква информирует о климатическом исполнении агрегата;
• 3.1: числа указывают на категорию размещения устройства.

График рабочих зависимостей КМ 80-50-250

Схема насоса КМ 80-50-250

Конструктивные особенности насоса КМ 80-50-250

Консольный насос КМ 80-50-250 представляет собой моноблочный насосный агрегат, который состоит из двух основных узлов:

• Асинхронного электрического двигателя с удлиненным валом ротора.
• Центробежного насоса с односторонним забором воды.

Отсутствие соединительной муфты положительно сказывается на следующих характеристиках насоса:

• Нет потребности в центровке электродвигателя и вала насоса.
• Низкие затраты на техническое обслуживание.
• Отсутствие шума и потерь в муфте.
• Повышенный уровень надежности работы.
• Уменьшенные габаритные размеры.

Все проточные детали и узлы насоса изготовляют из чугуна, который обладает высокой коррозионной стойкостью. Уплотнение вала насоса выполняют из мягкого сальника или одинарного торцевого уплотнения.

Агрегаты КМ 80-50-250 можно купить у нас в интернет-магазине в Москве по доступной цене. Доставка товара по всей территории страны.
