Консольный насос КМ 65-40-200. Характеристики

Описание насоса КМ 65-40-200

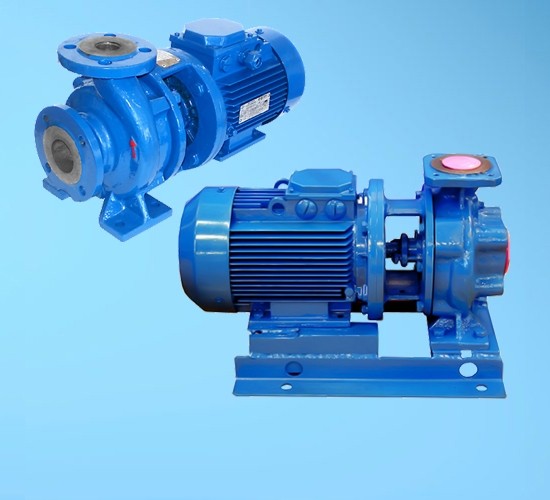

Консольные насосы КМ 65-40-200 — это вид центробежных насосов с односторонним подводом жидкости к рабочему колесу, расположенному на конце вала, удаленном от привода. Агрегаты комплектуются электродвигателем, устанавливаемым, как правило, на единую платформу либо соединяемых фланцем. Консольные насосы КМ 65-40-200 служат для перекачки воды, химически активных жидкостей, жидкостей включающих примеси и твердые включения.

Насосы консольные К и консольно-моноблочные насосы КМ (агрегаты электронасосные на их основе) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

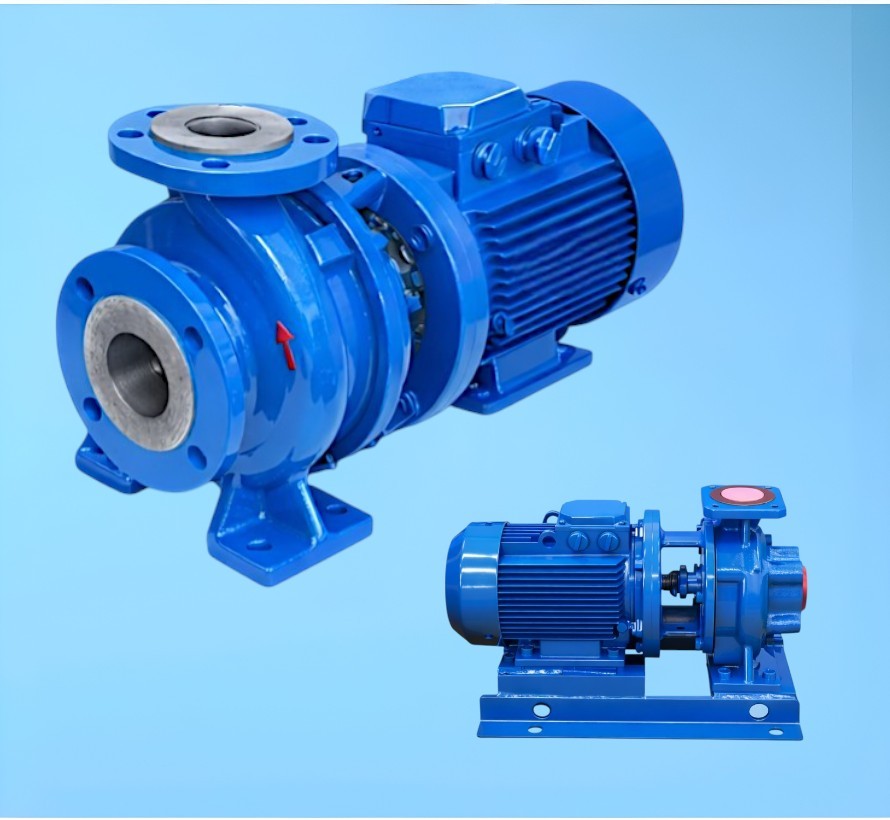

Насос КМ 65-40-200 – это консольный насосный агрегат с горизонтальным расположением рабочего вала и односторонним забором воды. Он предназначен для работы с пресной питьевой или технической водой, а также другими жидкостями, которые соответствуют следующим характеристикам:

• Водородное число от 6 до 9 единиц.
• Содержание механических примесей не более 0,15% от общего объема всей жидкости.
• Максимальный размер твердых примесей 0,2 мм.
• Температура жидкости от 00С до 850С.
• Отсутствие в составе жидкости шлама, золы, песка и других подобных включений.

Условное обозначение:

КМ – консольно моноблочный насос;
65 – диаметр входного патрубка, мм;
50 – диаметр выходного патрубка, мм;
160 –диаметр рабочего колеса (условный), мм;
 5- торцовое уплотнение

График рабочих зависимостей КМ 65-40-200

Схема насоса КМ 65-40-200

Конструктивные особенности насоса КМ 65-40-200

Моноблочный насос КМ 65-40-200 состоит из следующих комплектующих частей:

• Односекционного насоса.
• Асинхронного электрического двигателя с удлиненным валом ротора.

За счет отсутствия в составе насоса КМ 65-40-200 жесткой соединительной муфты он обладает большим количеством преимуществ:

• Компактные геометрические размеры.
• Низкий уровень шума при вращении вала.
• Повышенная надежность эксплуатации.
• Низкие затраты на обслуживание.
• Отсутствие потребности в центрировании вала электрического двигателя и насоса.

Все проточные детали и корпус насоса производят из серого чугуна. Это обеспечивает высокую стойкость к развитию коррозии. В качестве уплотнения вала насоса используют одинарную или двойную сальниковую набивку.

Установка консольных насосов КМ 65-40-200

Устанавливать насос КМ 65-40-200 рекомендуется на ровном и качественном бетонном основании, которое способно обеспечить надежное крепление приобретенного насоса. Фундамент должен поглощать различные вибрации, удары и линейные деформации. Масса фундамента должна в полтора раза превышать массу бетона. А его ширина и длина должна быть больше на один метр по периметру несущей рамы. Насос устанавливается в центре бетонного основания и закрепляется. При монтаже труб нужно учитывать, чтобы на корпус насоса не передавались механические усилия. Чтобы добиться отличной работы консольного насоса КМ 65-40-200, нужно свести к минимуму вибрацию и шум.
