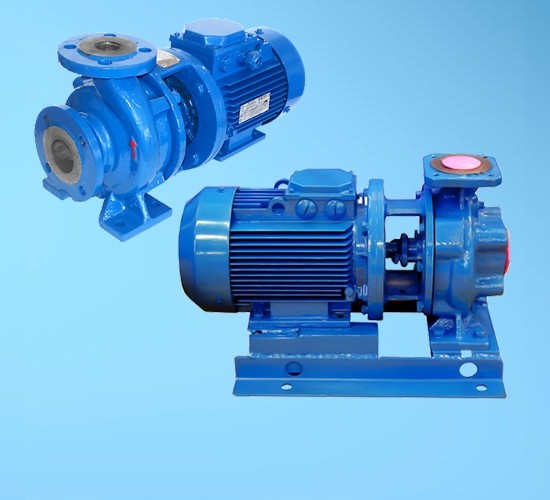

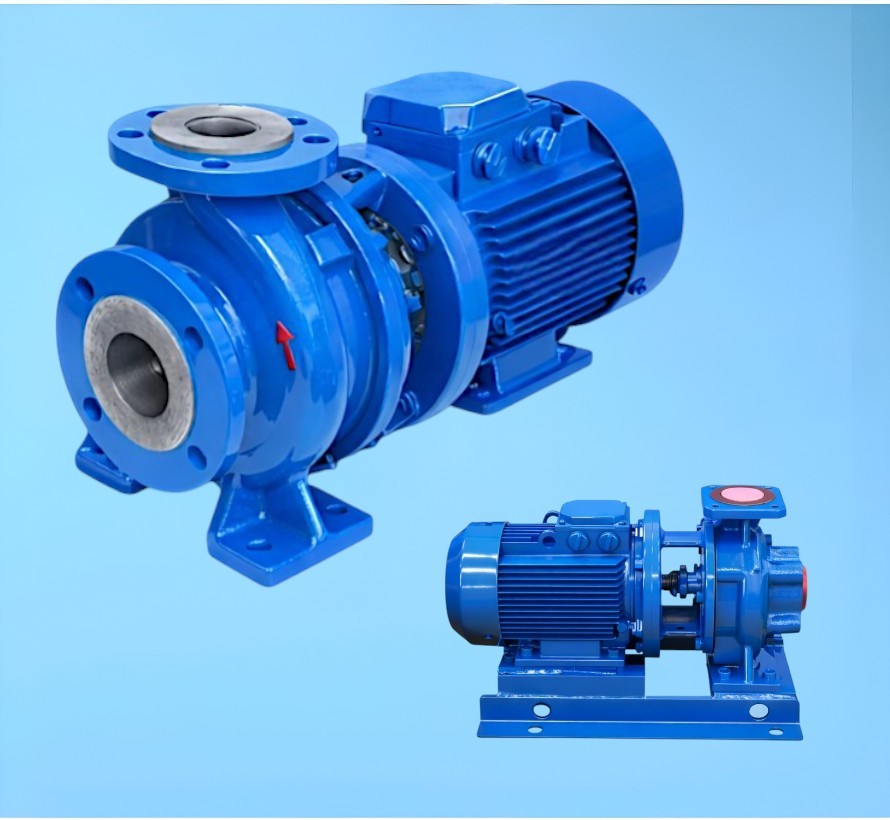

Насос КМ50-32-200

Консольный насос КМ 50-32-200. Характеристики

Описание КМ 50-32-200

Консольные насосы КМ 50-32-200 — это вид центробежных насосов с односторонним подводом жидкости к рабочему колесу, расположенному на конце вала, удаленном от привода. Агрегаты комплектуются электродвигателем, устанавливаемым, как правило, на единую платформу либо соединяемых фланцем. Консольные насосы КМ 50-32-200 служат для перекачки воды, химически активных жидкостей, жидкостей включающих примеси и твердые включения.

Насосы консольные К и консольно-моноблочные насосы КМ (агрегаты электронасосные на их основе) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Насос КМ 50-32-200 предназначен для перекачивания пресной питьевой и технической воды, а также жидкостей сходных с ней по характеристикам. Насос КМ 50-32-200 обеспечивает надежную эксплуатацию в течение длительного срока при соблюдении следующих условий:

• Стационарная установка внутри помещений.
• Водородное число перекачиваемой жидкости от 6 до 9 единиц.
• Температура рабочей жидкости в диапазоне от 00С до 850С.
• Отсутствие твердых частиц размерами более 0,2 мм.
• Общее количество примесей не превышает 0,15% от общего объема жидкости.
• Отсутствие в жидкости песка, золы, шлама и других подобных примесей.

Условное обозначение:

КМ – Консольно моноблочный насос;
50 – диаметр входного патрубка, мм;
32 – диаметр выходного патрубка, мм;
125 –диаметр рабочего колеса (условный), мм;



График рабочих зависимостей КМ 50-32-200

Схема насоса КМ 50-32-200

Насос КМ	Габаритные и присоединительные размеры
	L	H	D6	l	l1	l2	h	h2	h3	B	B1	B2	B3	B4	C	C1	d10	d20
КМ 50-32-200	480	252	200	80	148	50	112	140	80	140	125		190	100	100	70	14,5	10

Марка насоса	Фланец на входе в насос					Фланец на выходе из насоса
	Dn1	D1	D11	d1	n1-d01	Dn2	D2	D12	d2	n2-d02
КМ 50-32-200	50	165	125	102	4-17,5	32	140	100	78	4-17,5

Конструктивные особенности насоса КМ 50-32-200

Консольный насос КМ 50-32-200 обладает моноблочной конструкцией с горизонтальным исполнением. Подвод жидкости к рабочему колесу закрытого типа осуществляется с одной стороны. В качестве привода для работы насосного агрегата используют асинхронный электродвигатель с удлиненным валом. Рабочее колесо насоса насаживается непосредственно на вал ротора, что обеспечивает высокий уровень надежности и отсутствие необходимости центровать насос и электрический двигатель. Кроме этого отсутствие соединительной муфты значительно сокращает габаритные размеры насосного агрегата. Материалом для изготовления проточной части насоса служит чугун. В качестве уплотнителей вала насоса применяют сальниковую набивку, под которой устанавливают защитную втулку.

Установка консольных насосов КМ 50-32-200

Устанавливать насос КМ 50-32-200 рекомендуется на ровном и качественном бетонном основании, которое способно обеспечить надежное крепление приобретенного насоса. Фундамент должен поглощать различные вибрации, удары и линейные деформации. Масса фундамента должна в полтора раза превышать массу бетона. А его ширина и длина должна быть больше на один метр по периметру несущей рамы. Насос устанавливается в центре бетонного основания и закрепляется. При монтаже труб нужно учитывать, чтобы на корпус насоса не передавались механические усилия. Чтобы добиться отличной работы консольного насоса КМ 50-32-200, нужно свести к минимуму вибрацию и шум.

Агрегаты КМ 50-32-200 можно купить у нас в интернет-магазине в Москве по доступной цене. Доставка товара по всей территории страны.
