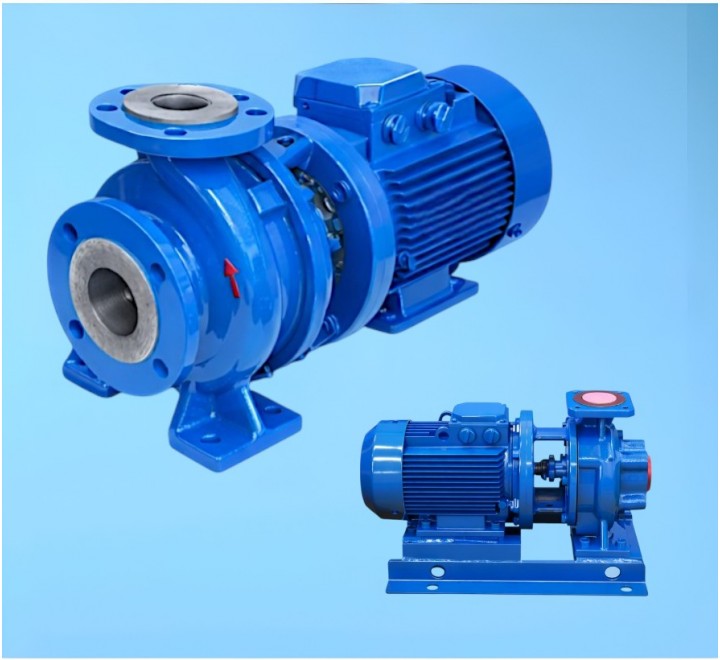

Насос КМ50-32-160

Добавить отзыв

28 627 руб.

* Обязательные поля

28 627 руб.

Описание

Подробности

Консольный насос КМ 50-32-160. Характеристики

Описание КМ 50-32-160

Консольные насосы КМ 50-32-160 — это вид центробежных насосов с односторонним подводом жидкости к рабочему колесу, расположенному на конце вала, удаленном от привода. Агрегаты комплектуются электродвигателем, устанавливаемым, как правило, на единую платформу либо соединяемых фланцем. Консольные насосы КМ 50-32-160 служат для перекачки воды, химически активных жидкостей, жидкостей включающих примеси и твердые включения.

Насосы консольные К и консольно-моноблочные насосы КМ (агрегаты электронасосные на их основе) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Насос КМ 50-32-160 предназначен для перекачивания пресной питьевой и технической воды, а также жидкостей сходных с ней по характеристикам. Насос КМ 50-32-160 обеспечивает надежную эксплуатацию в течение длительного срока при соблюдении следующих условий:

  • Стационарная установка внутри помещений.
  • Водородное число перекачиваемой жидкости от 6 до 9 единиц.
  • Температура рабочей жидкости в диапазоне от 00С до 850С.
  • Отсутствие твердых частиц размерами более 0,2 мм.
  • Общее количество примесей не превышает 0,15% от общего объема жидкости.
  • Отсутствие в жидкости песка, золы, шлама и других подобных примесей.

Условное обозначение:


КМ – Консольно моноблочный насос;
50 – диаметр входного патрубка, мм;
32 – диаметр выходного патрубка, мм;
125 –диаметр рабочего колеса (условный), мм;



График рабочих зависимостей КМ 50-32-160

КМ50-32-125

Схема насоса КМ 50-32-160

КМ50-32-125

Насос КМ Габаритные и присоединительные размеры
L H D6 l l1 l2 h h2 h3 B B1 B2 B3 B4 C C1 d10 d20
КМ 50-32-160 480 252 200 80 148 50 112 140 80 140 125   190 100 100 70 14,5 10

Марка насоса Фланец на входе в насос Фланец на выходе из насоса
Dn1 D1 D11 d1 n1-d01 Dn2 D2 D12 d2 n2-d02
КМ 50-32-160 50 165 125 102 4-17,5 32 140 100 78 4-17,5

Конструктивные особенности насоса КМ 50-32-160

Консольный насос КМ 50-32-160 обладает моноблочной конструкцией с горизонтальным исполнением. Подвод жидкости к рабочему колесу закрытого типа осуществляется с одной стороны. В качестве привода для работы насосного агрегата используют асинхронный электродвигатель с удлиненным валом. Рабочее колесо насоса насаживается непосредственно на вал ротора, что обеспечивает высокий уровень надежности и отсутствие необходимости центровать насос и электрический двигатель. Кроме этого отсутствие соединительной муфты значительно сокращает габаритные размеры насосного агрегата. Материалом для изготовления проточной части насоса служит чугун. В качестве уплотнителей вала насоса применяют сальниковую набивку, под которой устанавливают защитную втулку.

Установка консольных насосов КМ 50-32-160

Устанавливать насос КМ 50-32-160 рекомендуется на ровном и качественном бетонном основании, которое способно обеспечить надежное крепление приобретенного насоса. Фундамент должен поглощать различные вибрации, удары и линейные деформации. Масса фундамента должна в полтора раза превышать массу бетона. А его ширина и длина должна быть больше на один метр по периметру несущей рамы. Насос устанавливается в центре бетонного основания и закрепляется. При монтаже труб нужно учитывать, чтобы на корпус насоса не передавались механические усилия. Чтобы добиться отличной работы консольного насоса КМ 50-32-160, нужно свести к минимуму вибрацию и шум.

Агрегаты КМ 50-32-160 можно купить у нас в интернет-магазине в Москве по доступной цене. Доставка товара по всей территории страны.

Характеристики

Характеристики

n Частота вращен. (об/мин) 2900
