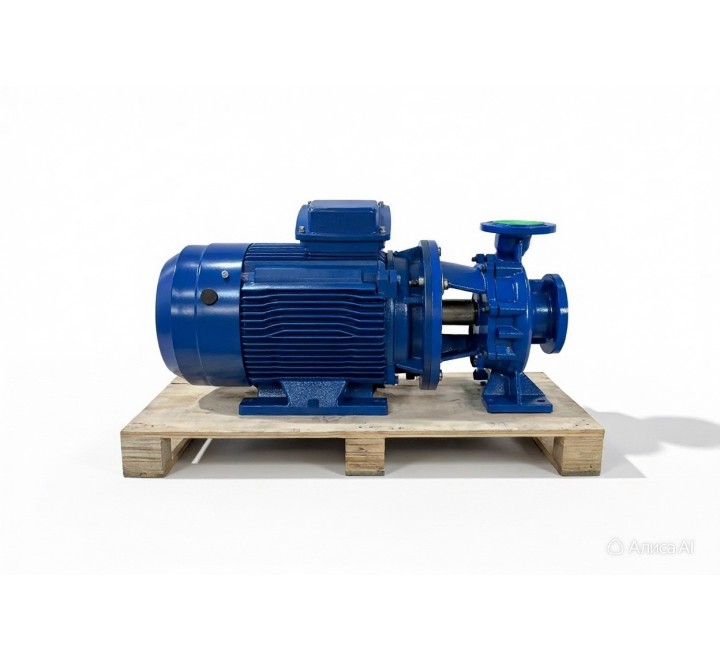

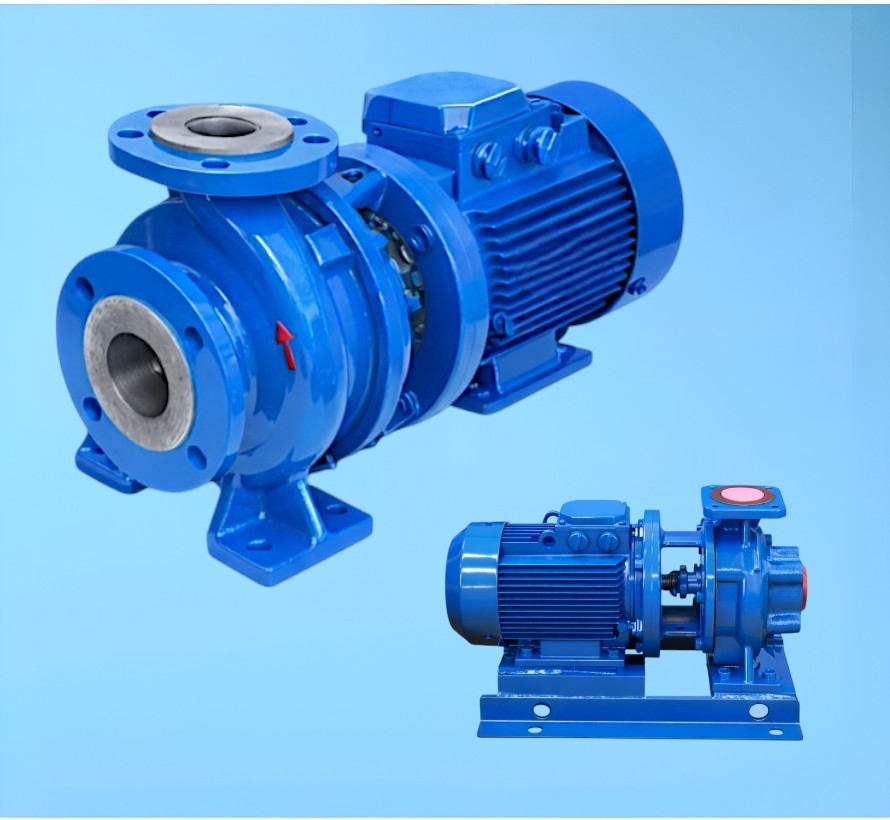

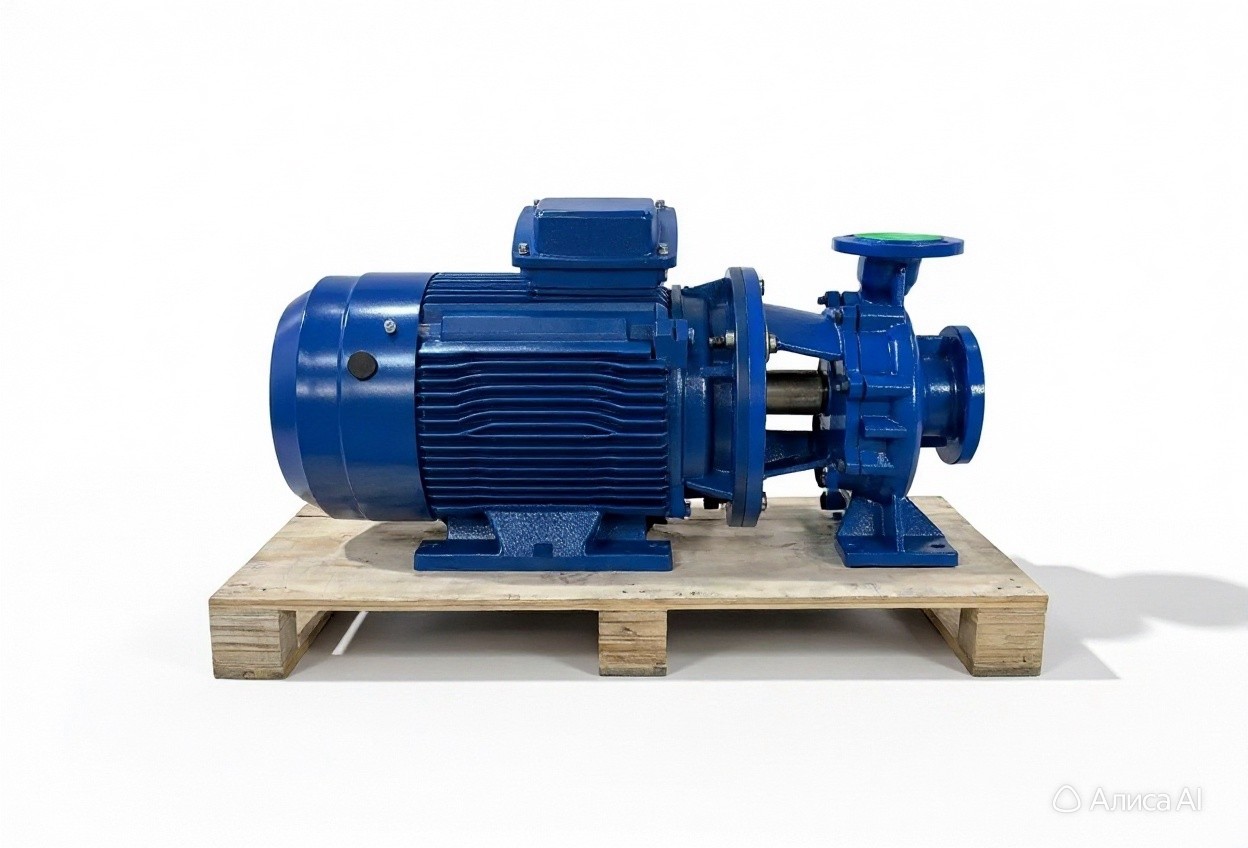

Насос центробежный консольный моноблочный КМ 200-150-250

Назначение изделия

Электронасос центробежный консольный моноблочный типа КМ 200-150-250 предназначен для перекачивания воды, нефтепродуктов и других жидкостей, сходных с ними по плотности и химической активности. Агрегат допускает перекачку сред с вязкостью до 100 сСт (10⁻⁴ м²/с), температурой от минус 30°С до +85°С (в специальном исполнении до +140°С), с содержанием твердых механических включений не более 0,2% по массе и размером частиц не более 0,2 мм.

Оборудование относится к восстанавливаемым изделиям и выпускается в климатическом исполнении У3.1 (для эксплуатации в закрытых помещениях с естественной вентиляцией). Допускается применение агрегатов с индексом «Е» на взрывоопасных производствах, где возможно образование смесей газов и паров с воздухом категорий IIA, IIB и групп взрывоопасности Т1–Т4.

Конструктивные особенности

Моноблочный насос КМ 200-150-250 состоит из односекционного насоса и асинхронного электродвигателя с удлинённым валом ротора.

За счёт отсутствия жёсткой соединительной муфты насос обладает рядом преимуществ: компактные габариты, низкий уровень шума при вращении вала, повышенная надёжность эксплуатации, низкие затраты на обслуживание, отсутствие потребности в центрировании вала электродвигателя и насоса.

Все проточные детали и корпус насоса изготовлены из серого чугуна, что обеспечивает высокую стойкость к коррозии. В качестве уплотнения вала используется одинарная или двойная сальниковая набивка.

Монтаж и эксплуатация

Устанавливать насос рекомендуется на ровном и качественном бетонном основании, способном обеспечить надёжное крепление. Фундамент должен поглощать вибрации, удары и линейные деформации. Масса фундамента должна в полтора раза превышать массу насоса, а ширина и длина основания должны быть больше на один метр по периметру несущей рамы. Насос устанавливается в центре основания и закрепляется анкерными болтами.

При монтаже труб нужно следить, чтобы на корпус насоса не передавались механические усилия. Система обвязки включает всасывающий патрубок с сетчатым фильтром и обратным клапаном, а также напорную линию с манометром и запорным вентилем. Управление и защиту электродвигателя обеспечивает шкаф автоматики.

Насос КМ 200-150-250 - поверхностное оборудование, погружение в скважину технически невозможно.

Модификации серии КМ 200-150-250

В зависимости от диаметра рабочего колеса и типа уплотнения выпускаются следующие модификации:

КМ 200-150-250 — базовое исполнение с номинальным диаметром рабочего колеса 250 мм;

КМ 200-150-250а — исполнение с уменьшенным диаметром рабочего колеса (первая обточка);

КМ 200-150-250б — исполнение с наименьшим диаметром рабочего колеса (вторая обточка);

КМ 200-150-250-Е — взрывозащищённое исполнение для работы на опасных производствах;

КМ 200-150-250-С — модификация с сальниковым уплотнением вала;

КМ 200-150-250-Т — модификация с двойным торцовым уплотнением вала.

Подбор конкретной модификации осуществляется на основе требуемой рабочей точки (подачи и напора) и характеристик перекачиваемой среды.

Расшифровка маркировки КМ 200-150-250

К – консольный тип проточной части;

М – моноблочное исполнение агрегата;

200 – условный диаметр входного (всасывающего) патрубка, мм;

150 – условный диаметр выходного (напорного) патрубка, мм;

250 – номинальный диаметр рабочего колеса, мм;

Е (при наличии в маркировке) – исполнение, соответствующее требованиям безопасности для взрывоопасных сред;

У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

График рабочих зависимостей КМ 200-150-250

На графике показана связь подачи, напора, потребляемой мощности, КПД и допустимого кавитационного запаса насоса во всём диапазоне работы. Рабочий интервал, выделенный на графике, это зона, в которой насос показывает наиболее эффективную и стабильную работу. При выборе комплектации ориентируйтесь на попадание нужной точки подачи и напора именно в эту зону.

Схема КМ 200-150-250

На чертеже приведены габаритные и присоединительные размеры насоса: длина, высота, размеры фланцев на входе и выходе, включая диаметры и число крепёжных отверстий. Эти данные нужны для проектирования обвязки, подбора ответных фланцев и расчёта места установки.

Габаритные и присоединительные размеры КМ 200-150-250

На каждый насос КМ 200-150-250 предоставляется гарантия завода-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения. В комплект поставки входят:

1. Электронасосный агрегат в сборе с электродвигателем.

2. Паспорт изделия и руководство по эксплуатации.

3. Сертификат соответствия.

4. Комплект запасных частей, инструментов и принадлежностей (ЗИП) согласно ведомости завода-изготовителя.

Документация подтверждает соответствие агрегата требованиям технических условий и правилам безопасности для взрывоопасных производств (для исполнений с индексом «Е»).

Насос КМ 200-150-250 доступен для заказа с доставкой по всей России. Подробнее — на странице «Оплата и доставка». Для уточнения комплектации, подбора модификации и получения коммерческого предложения обратитесь к специалистам компании.

Агрегаты КМ 200-150-250 можно купить у нас в интернет-магазине в Москве по доступной цене. Доставка товара по всей территории страны.
