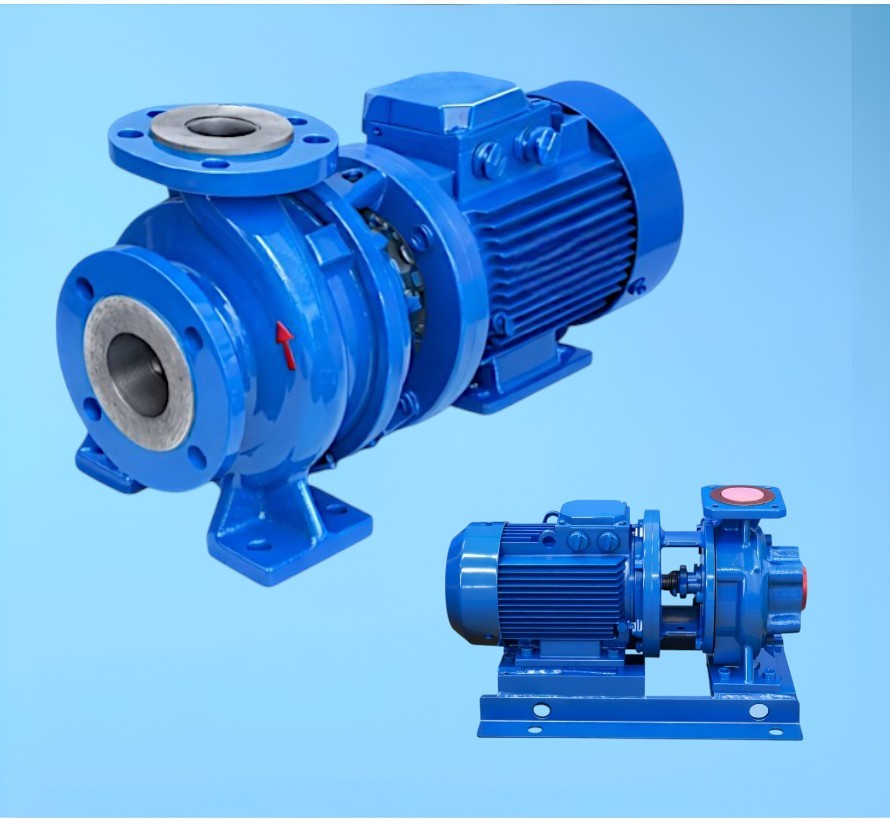

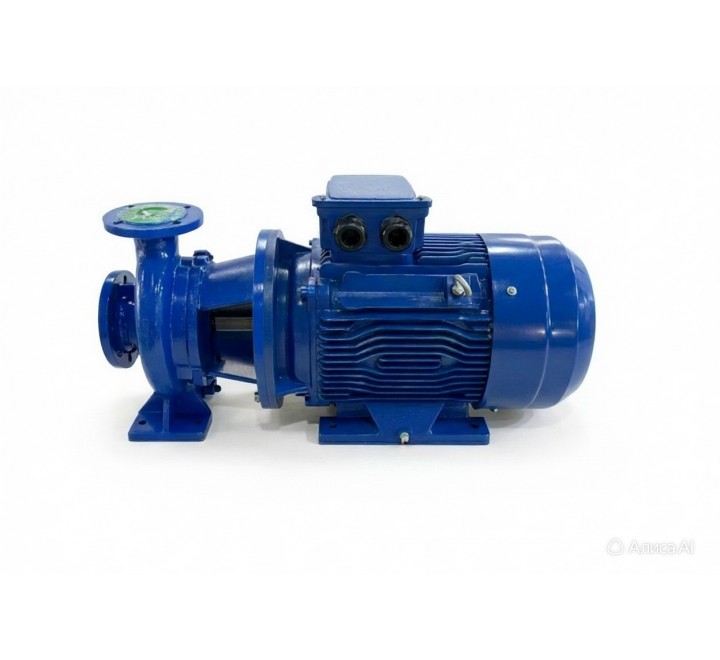

Насос КМ 125-125-125

Добавить отзыв

75 959 руб.

*Комплектация

КМ 125-125-125/2-5 с э/дв 15кВт/3000 об/мин (Москва)
КМ 125-125-125а/2-5 с э/дв 11кВт/3000 об/мин (Москва) -12 278 руб.

Дополнительно

Комплект ответных фланцев к насосу КМ 125-125-125 +7 500 руб.
Комплект торцевых уплотнений к насосу КМ 125-125-125/2-5 +4 800 руб.

* Обязательные поля

75 959 руб.

Кол-во:

Описание

Подробности

Консольный насос КМ 125-125-125. Характеристики

Назначение насоса КМ 125-125-125 консольного моноблочного типа — транспортировка воды (как чистой, так и содержащей загрязнения), а также иных жидких сред, близких по характеристикам к воде (схожих с ней по плотности и химической активности). Параметры перекачиваемой среды должны быть следующими:

температура — от -10 до +140ºС. Максимальная допустимая температура зависит от того, какой уплотнитель использован для герметизации ротора;

pH — от 6 до 9;

размер твёрдых частиц, содержащихся в жидкости — до 0,2 мм;

концентрация таких частиц — до 0,1% от общего объёма транспортируемой среды.

Достоинство насоса КМ 125-125-125 консольного моноблочного — в его универсальности. Модель применяется в:

жилищно-коммунальном хозяйстве для подачи воды в жилые дома и другие здания;

сельском хозяйстве для полива участков и орошения полей;

горнодобывающей, нефтегазовой и металлургической отраслях для подачи технической воды;

тепловых сетях для обеспечения дополнительной циркуляции теплоносителя.

Это — не исчерпывающий перечень областей применения агрегата.

Приобретая предлагаемую модель, нужно учитывать ограничение: она не рассчитана на эксплуатацию в условиях с высоким риском пожара и/или взрыва.

Особенности конструкции и принцип действия

Насос КМ 125-125-125 — консольный моноблочный агрегат центробежного типа. В его конструкцию входят:

корпус, представляющий собой отливку из чугуна с патрубками (входным и выходным). Внутри этой части устройства расположена спиральная камера, снаружи — опорные лапы;

рабочее колесо закрытого типа, отвечающее за перекачивание жидкости. Изготовлено из чугуна методом литья. С помощью шпонки и винта закреплено на стальном валу. Колесо вращается по часовой стрелке (если смотреть на него со стороны двигателя). На нём имеются уплотняющие пояски, благодаря которым сводится к минимуму переток транспортируемой среды из области высокого давления в область низкого;

привод. Его роль играет асинхронный двигатель в общепромышленном исполнении, работающий от переменного тока напряжением 380 В. Конструкция двигателя — фланцевая. Его отличительная особенность — удлинённый вал;

фонарь из чугуна. Используется для соединения привода и насосной части;

уплотнение вала. Необходимо для герметизации агрегата. В разных модификациях используются сальниковые и торцовые уплотнения.

Насос КМ125-125-125 — это горизонтальный поверхностный центробежный агрегат, он не монтируется в скважину! Его устанавливают на поверхности на бетонный фундамент или стальную раму с виброопорами, жестко фиксируя анкерными болтами.

Механизмы обвязки: всасывающий трубопровод с приемным обратным клапаном и сетчатым фильтром, напорная магистраль с запорной задвижкой и манометром. Для электропитания и защиты двигателя применяется шкаф управления.

Насос КМ 125-125-125 консольного моноблочного типа в соответствии с ГОСТ 15150-69 имеет климатическое исполнение У. Его категория размещения — 3.1.

Особенности предлагаемой модели позволяют отнести её к категории устройств I класса защиты от поражения электротоком (в соответствии с ГОСТ 12.2.007.0-75).

Несколько важных достоинств

Интерес специалистов к предлагаемой модели остаётся неизменно высоким, и тому есть причина. КМ 125-125-125 имеет сразу несколько достоинств:

его не нужно центровать перед эксплуатацией, что снижает трудоёмкость работ и сводит к минимуму шум и вибрацию;

он отличается высоким качеством сборки, что в сочетании с простотой конструкции обеспечивает его долговечность;

он сравнительно компактен, что облегчает транспортировку;

у агрегата имеются свои опорные лапы. Благодаря этому его можно обслуживать и ремонтировать, не отсоединяя трубопроводы, что позволяет сэкономить силы и время;

наконец, он имеет вполне доступную цену, позволяющую сэкономить средства.

Комплект поставки

При приобретении насоса КМ 125-125-125 консольного моноблочного типа покупатель получает:

насосную часть агрегата;

присоединённый к ней электродвигатель;

паспорт изделия и руководство по эксплуатации.

Есть возможность за отдельную плату организовать поставки запчастей к устройству.

Расшифровка маркировки

Маркировка предлагаемого оборудования даёт специалистам информацию о всех его ключевых характеристиках. В неё входят следующие символы:

аббревиатура «КМ». Позволяет сделать вывод о конструкции агрегата, расшифровывается как «консольный моноблочный»;

число 100. Представляет собой значение диаметра, который имеет всасывающий патрубок. Выражено в мм;

число 65. Является значением диаметра напорного (выходного) патрубка, выраженным в мм;

число 250. Указывает на диаметр рабочего колеса, выраженный в мм;

буква «а», «б» или «в» после числа 250. Информирует о способе обточки колеса;

буква «С» или «Т». Указывает на использование в конструкции насоса сальникового или торцового уплотнения соответственно;

буква «У» и число 3.1. Являются указанием на климатическое исполнение агрегата и категорию его размещения.

Схема КМ 125-125-125

Марка КМ	Габаритные и присоединительные размеры
Марка КМ	L	H	D6	l	l1	l2	h	h2	h3	B	B1	B2	B3	B4	C	C1	d10	d20
КМ100 -65-250	930	440	400	100	197	121	180	225	180	250	279	320	320	125	241	95		15

Марка	Фланец на входе					Фланец на выходе
Марка	Dn1	D1	D11	d1	n1-d01	Dn2	D2	D12	d2	n2-d02
КМ100-65 -250	100	220	180	158	8-17,5	65	185	145	122	4-17,5

Продажа КМ 125-125-125 на выгодных условиях

В компании «НПО ВОК» можно купить насос КМ 125-125-125 в Москве по выгодной стоимости. Наличие запасов продукции на складе позволяет нам производить отгрузки заказов в сжатые сроки. Каждому клиенту предоставляется квалифицированная помощь в выборе и прочих вопросах. Стоимость доставки по вашему адресу в Москве или другом городе уточняйте у менеджеров.

Агрегаты КМ 125-125-125 можно купить у нас в интернет-магазине в Москве по доступной цене. Доставка товара по всей территории страны.
