Консольный насос КМ 125-100-200. Характеристики

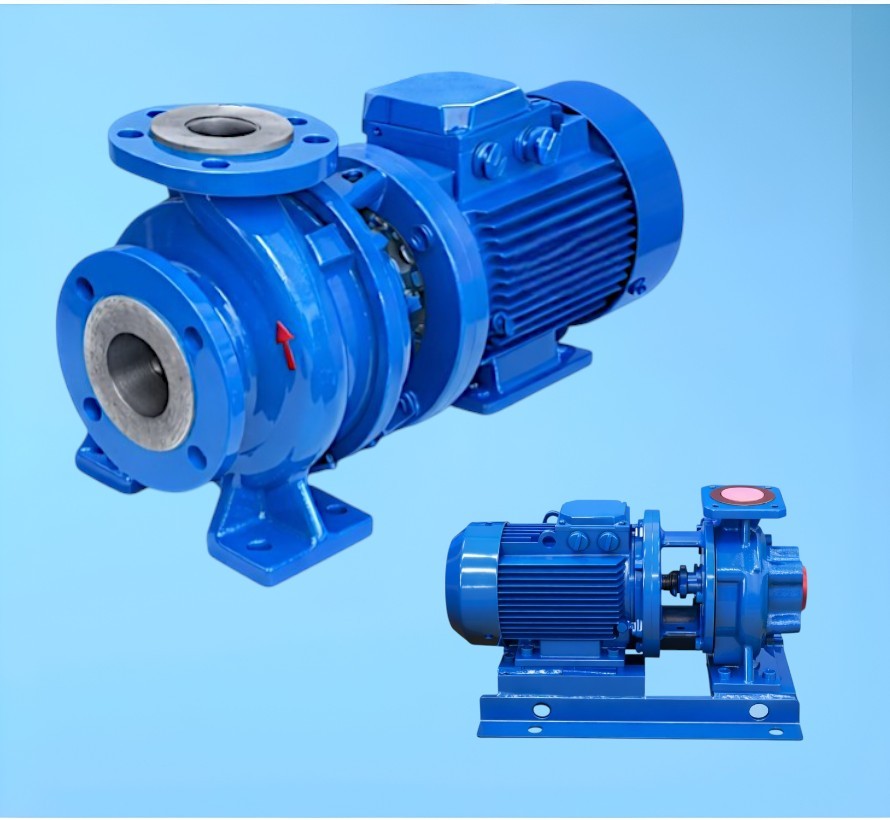

Насос КМ 125-100-200

Назначение насоса КМ 125-100-200 консольного моноблочного типа — транспортировка воды (как чистой, так и содержащей загрязнения), а также иных жидких сред, близких по характеристикам к воде (схожих с ней по плотности и химической активности). Параметры перекачиваемой среды должны быть следующими:

  • температура — от -10 до +140ºС. Максимальная допустимая температура зависит от того, какой уплотнитель использован для герметизации ротора;
  • pH — от 6 до 9;
  • размер твёрдых частиц, содержащихся в жидкости — до 0,2 мм;
  • концентрация таких частиц — до 0,1% от общего объёма транспортируемой среды.

Достоинство насоса КМ 125-100-200 консольного моноблочного — в его универсальности. Модель применяется в:

  • жилищно-коммунальном хозяйстве для подачи воды в жилые дома и другие здания;
  • сельском хозяйстве для полива участков и орошения полей;
  • горнодобывающей, нефтегазовой и металлургической отраслях для подачи технической воды;
  • тепловых сетях для обеспечения дополнительной циркуляции теплоносителя.

Это — не исчерпывающий перечень областей применения агрегата.

Приобретая предлагаемую модель, нужно учитывать ограничение: она не рассчитана на эксплуатацию в условиях с высоким риском пожара и/или взрыва.

Особенности конструкции и принцип действия

Насос КМ 125-100-200 — консольный моноблочный агрегат центробежного типа. В его конструкцию входят:

  • корпус, представляющий собой отливку из чугуна с патрубками (входным и выходным). Внутри этой части устройства расположена спиральная камера, снаружи — опорные лапы;
  • рабочее колесо закрытого типа, отвечающее за перекачивание жидкости. Изготовлено из чугуна методом литья. С помощью шпонки и винта закреплено на стальном валу. Колесо вращается по часовой стрелке (если смотреть на него со стороны двигателя). На нём имеются уплотняющие пояски, благодаря которым сводится к минимуму переток транспортируемой среды из области высокого давления в область низкого;
  • привод. Его роль играет асинхронный двигатель в общепромышленном исполнении, работающий от переменного тока напряжением 380 В. Конструкция двигателя — фланцевая. Его отличительная особенность — удлинённый вал;
  • фонарь из чугуна. Используется для соединения привода и насосной части;
  • уплотнение вала. Необходимо для герметизации агрегата. В разных модификациях используются сальниковые и торцовые уплотнения.

Насос КМ 125-100-200 консольного моноблочного типа в соответствии с ГОСТ 15150-69 имеет климатическое исполнение У. Его категория размещения — 3.1.

Особенности предлагаемой модели позволяют отнести её к категории устройств I класса защиты от поражения электротоком (в соответствии с ГОСТ 12.2.007.0-75).

Несколько важных достоинств

Интерес специалистов к предлагаемой модели остаётся неизменно высоким, и тому есть причина. КМ 125-100-200 имеет сразу несколько достоинств:

  • его не нужно центровать перед эксплуатацией, что снижает трудоёмкость работ и сводит к минимуму шум и вибрацию;
  • он отличается высоким качеством сборки, что в сочетании с простотой конструкции обеспечивает его долговечность;
  • он сравнительно компактен, что облегчает транспортировку;
  • у агрегата имеются свои опорные лапы. Благодаря этому его можно обслуживать и ремонтировать, не отсоединяя трубопроводы, что позволяет сэкономить силы и время;
  • наконец, он имеет вполне доступную цену, позволяющую сэкономить средства.

Комплект поставки

При приобретении насоса КМ 125-100-200 консольного моноблочного типа покупатель получает:

  • насосную часть агрегата;
  • присоединённый к ней электродвигатель;
  • паспорт изделия и руководство по эксплуатации.

Есть возможность за отдельную плату организовать поставки запчастей к устройству.

Расшифровка маркировки

Маркировка предлагаемого оборудования даёт специалистам информацию о всех его ключевых характеристиках. В неё входят следующие символы:

  • аббревиатура «КМ». Позволяет сделать вывод о конструкции агрегата, расшифровывается как «консольный моноблочный»;
  • число 100. Представляет собой значение диаметра, который имеет всасывающий патрубок. Выражено в мм;
  • число 65. Является значением диаметра напорного (выходного) патрубка, выраженным в мм;
  • число 250. Указывает на диаметр рабочего колеса, выраженный в мм;
  • буква «а», «б» или «в» после числа 250. Информирует о способе обточки колеса;
  • буква «С» или «Т». Указывает на использование в конструкции насоса сальникового или торцового уплотнения соответственно;
  • буква «У» и число 3.1. Являются указанием на климатическое исполнение агрегата и категорию его размещения.

Схема КМ 125-100-200

Марка КМ Габаритные и присоединительные размеры
 L   H D6 l  l1   l2  h  h2 h3  B B1 B2 B3 B4  C C1 d10 d20
КМ100 -65-250 930 440 400 100 197 121 180 225 180 250 279 320 320 125 241 95   15

 Марка  Фланец на входе  Фланец на выходе
 Dn1  D1 D11 d1  n1-d01 Dn2 D2 D12  d2  n2-d02
КМ100-65 -250  100  220 180 158 8-17,5  65 185 145 122 4-17,5

Продажа КМ 125-100-200 на выгодных условиях

В компании «НПО ВОК» можно купить насос КМ 125-100-200 в Москве по выгодной стоимости. Наличие запасов продукции на складе позволяет нам производить отгрузки заказов в сжатые сроки. Каждому клиенту предоставляется квалифицированная помощь в выборе и прочих вопросах. Стоимость доставки по вашему адресу в Москве или другом городе уточняйте у менеджеров.

Агрегаты КМ 125-100-200 можно купить у нас в интернет-магазине в Москве по доступной цене. Доставка товара по всей территории страны.

Характеристики

Характеристики

n Частота вращен. (об/мин) 2900
