Консольный насос КМ 100-80-125. Характеристики

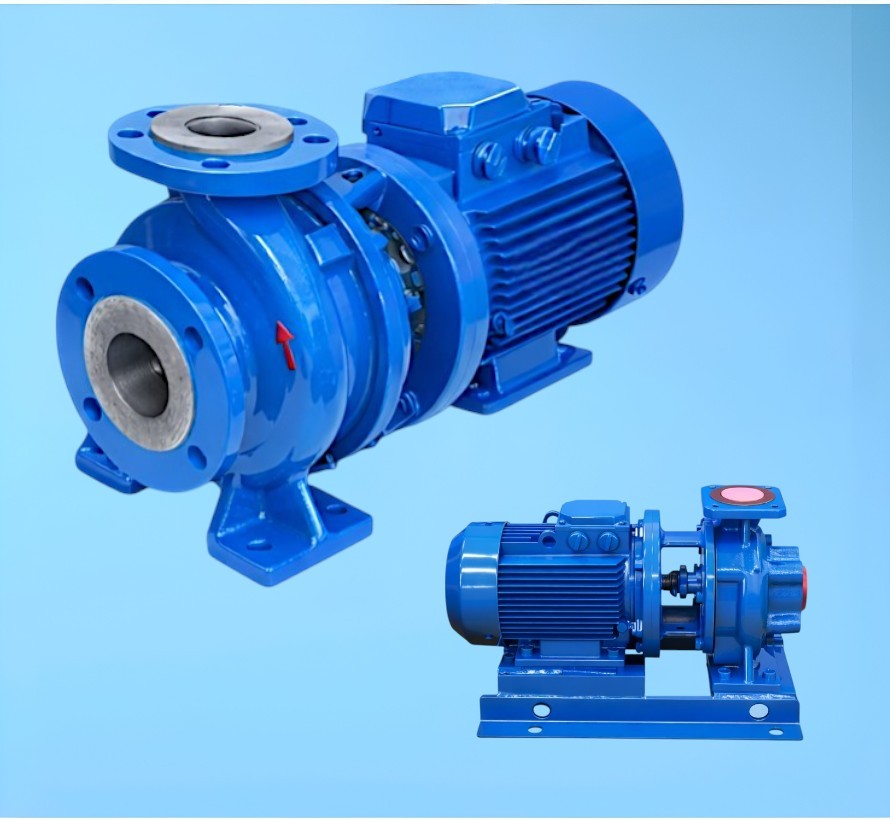

Описание насоса КМ 100-80-125

Консольные насосы КМ 100-80-125 — это вид центробежных насосов с односторонним подводом жидкости к рабочему колесу, расположенному на конце вала, удаленном от привода. Агрегаты комплектуются электродвигателем, устанавливаемым, как правило, на единую платформу либо соединяемых фланцем. Консольные насосы КМ 100-80-125 служат для перекачки воды, химически активных жидкостей, жидкостей включающих примеси и твердые включения.

Насосы консольные К и консольно-моноблочные насосы КМ (агрегаты электронасосные на их основе) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Электронасос центробежный КМ 100-80-125 предназначен для подачи рабочей жидкости с температурой от 00С до 900С в системах циркуляции котельных, технологических установок, бойлерных, тепловых узлов и систем горячего водоснабжения. Электронасосы центробежные КМ 100-80-125 обеспечивают работу с пресной водой и другими жидкостями, которые соответствуют ей по химическому составу, вязкости и следующим параметрам:

• водородный показатель в пределах от 6 до 9 единиц;
• максимальный размер твердых примесей не более 0,2 мм;
• концентрация включений не более 0,1% от общего объема перекачиваемой жидкости.

Условное обозначение:

КМ – консольно моноблочный насос;
100 – диаметр входного патрубка, мм;
80 – диаметр выходного патрубка, мм;
125 –диаметр рабочего колеса (условный), мм;
а - индекс обточки рабочего колеса: а,б,в - уменьшенный диаметр рабочего колеса, л, м - увеличенный диаметр рабочего колеса

График рабочих зависимостей КМ 100-80-125

Схема насоса КМ 100-80-125

Насос КМ	Габаритные и присоединительные размеры
	L	H	D6	l	l1	l2	h	h2	h3	B	B1	B2	B3	B4	C	C1	d10	d20
КМ 100-80-125	815	402	350	100	197	108	160	200	160	212	254	304	280	125	178	95	14,5	15

Марка  насоса	Фланец на входе в насос					Фланец на выходе из насоса
	Dn1	D1	D11	d1	n1-d01	Dn2	D2	D12	d2	n2-d02
КМ 100-80-125	100	220	180	158	8-17,5	80	200	160	133	8-17.5

Конструктивные особенности насоса КМ 100-80-125

Электронасосы центробежные КМ 100-80-125 представляют собой моноблочные горизонтальные одноступенчатые центробежные насосные агрегаты, которые имеют односторонний подвод жидкости к рабочему колесу закрытого типа. Разборка и ремонт насосного агрегата может производиться без отсоединения от трубопроводной системы. Это возможно за счет специальной конструкции насоса. Моноблочная конструкция достигается отсутствием соединительной муфты и установкой на вал ротора рабочего колеса. За счет подобных особенностей, насос обладает целым рядом преимуществ:

• компактные размеры;
• отсутствие потребности в центровке вала ротора и насоса;
• высокий уровень надежности.

В качестве уплотнения вала насоса используют одинарный мягкий сальник, который плотно герметизирует все щели.

Установка консольных насосов КМ 100-80-125

Устанавливать насос КМ 100-80-125 рекомендуется на ровном и качественном бетонном основании, которое способно обеспечить надежное крепление приобретенного насоса. Фундамент должен поглощать различные вибрации, удары и линейные деформации. Масса фундамента должна в полтора раза превышать массу бетона. А его ширина и длина должна быть больше на один метр по периметру несущей рамы. Насос устанавливается в центре бетонного основания и закрепляется. При монтаже труб нужно учитывать, чтобы на корпус насоса не передавались механические усилия. Чтобы добиться отличной работы консольного насоса КМ 100-80-125, нужно свести к минимуму вибрацию и шум.
