Консольный насос К50-32-200. Характеристики

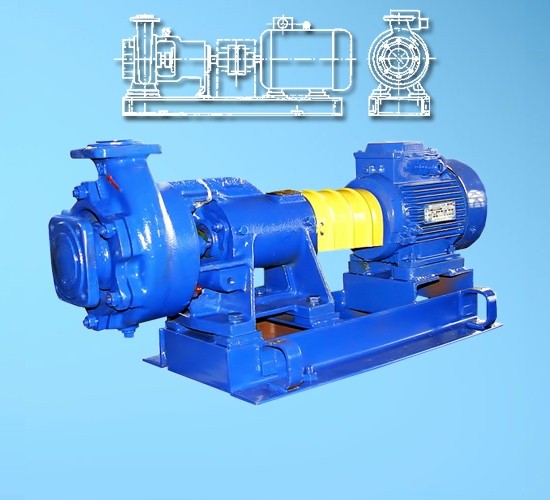

Описание насоса К50-32-200

Консольные насосы К50-32-200 — это вид центробежных насосов с односторонним подводом жидкости к рабочему колесу, расположенному на конце вала, удаленном от привода. Агрегаты комплектуются электродвигателем, устанавливаемым, как правило, на единую платформу либо соединяемых фланцем. Консольные насосы К50-32-200 служат для перекачки воды, химически активных жидкостей, жидкостей включающих примеси и твердые включения.

Насосы консольные К и консольно-моноблочные насосы КМ (агрегаты электронасосные на их основе) не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Консольные насосы К – центробежные, горизонтальные, консольные насосы с опорой на корпусе. Насос К50-32-200 предназначен для перекачивания пресной воды, жидкостей сходных с водой по плотности, вязкости и химической активности. К50-32-200 широко применяются в системах водоснабжения, теплоснабжения и системах отопления, а также для поддержании давления в системе отопления или водоснабжения в многоэтажных зданиях.

Условное обозначение:

К – консольный насос;
50 – диаметр входного патрубка, мм;
32 – диаметр выходного патрубка, мм;
200 –диаметр рабочего колеса (условный), мм;

График рабочих зависимостей К50-32-200

Габаритные размеры насоса К50-32-200

Марка насоса	Габаритные и присоединительные размеры
	a	f	h1	h2	m1	m2	m3	m4	n1	n2	n3	n4	w	s1	s2	d	L
К50-32-200	80	385	112	140	100	70	19	60	190	140	110	145	285	4отв-14,5	2отв-14,5	24	50

Габаритные и присоединительные размеры фланца

Марка насоса	Фланец на входе в насос					Фланец на выходе из насоса
	Dn1	D1	D11	d1	n1-d01	Dn2	D2	D12	d2	n2-d02
К 50-32-200	50	165	125	102	4-17,5	32	140	100	78	4-17,5

Габаритные размеры насосного агрегата К50-32-200

Тип насосного агрегата	A	A1	d	H	H1	L	l	l1
50-32-200	450	270	20	172	140	808	80	130

Установка консольных насосов К50-32-200

Устанавливать насос К50-32-200 рекомендуется на ровном и качественном бетонном основании, которое способно обеспечить надежное крепление приобретенного насоса. Фундамент должен поглощать различные вибрации, удары и линейные деформации. Масса фундамента должна в полтора раза превышать массу бетона. А его ширина и длина должна быть больше на один метр по периметру несущей рамы. Насос устанавливается в центре бетонного основания и закрепляется. При монтаже труб нужно учитывать, чтобы на корпус насоса не передавались механические усилия. Чтобы добиться отличной работы консольного насоса К50-32-200, нужно свести к минимуму вибрацию и шум.
