Назначение

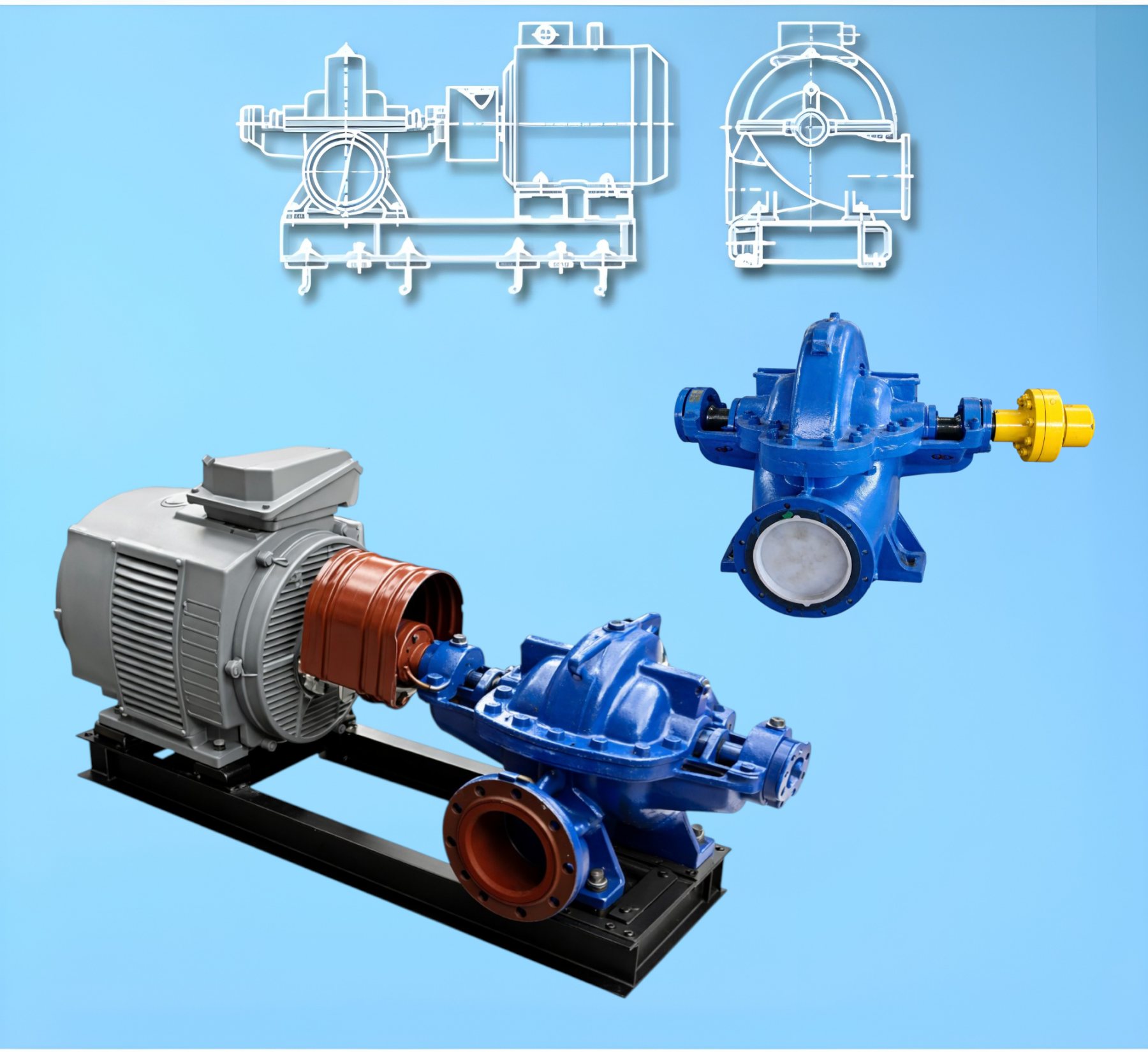

Одноступенчатый центробежный насос консольного типа с горизонтальным расположением вала, предназначенный для перекачивания воды и нейтральных технических жидкостей с температурой до +95 °C. Индекс «б» указывает на обточенное рабочее колесо, обеспечивающее работу в режиме пониженного напора при сохранении высокой эффективности. Применяется в системах промышленного и коммунального водоснабжения, теплоэнергетике, ирригации, пожаротушения и технологических циклах.
Принцип работы

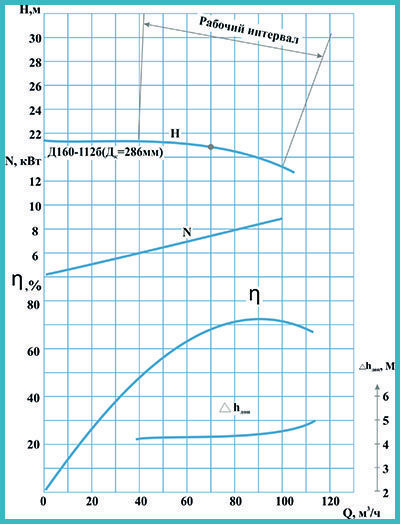

Насос работает по принципу центробежного действия: жидкость поступает в рабочее колесо через всасывающий патрубок, получает кинетическую энергию при вращении и преобразует её в давление в спиральном отводе. Обточка рабочего колеса (индекс «б») позволяет адаптировать характеристики насоса под конкретные условия эксплуатации, обеспечивая требуемый напор 80 м при подаче 135 м³/ч с оптимальным КПД и сниженным энергопотреблением.
Габаритные размеры и масса

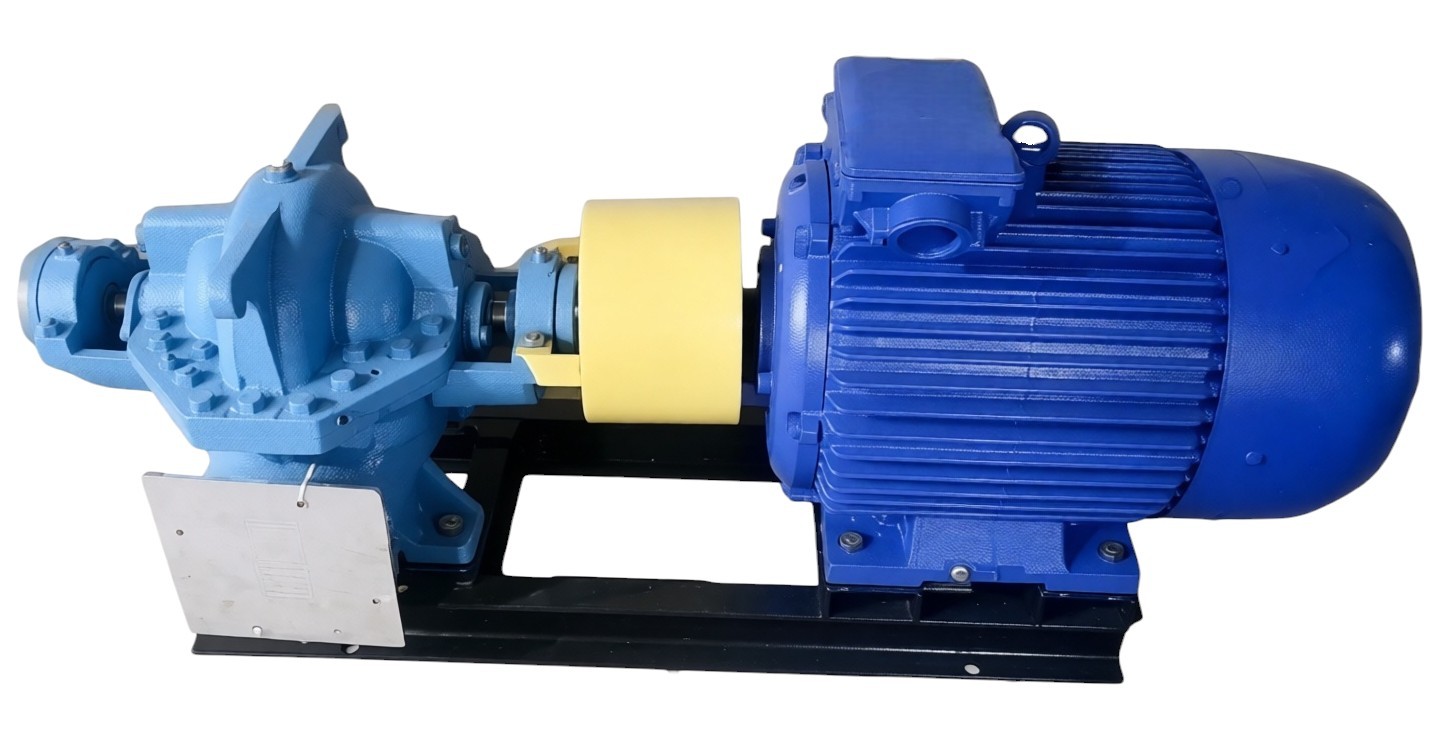

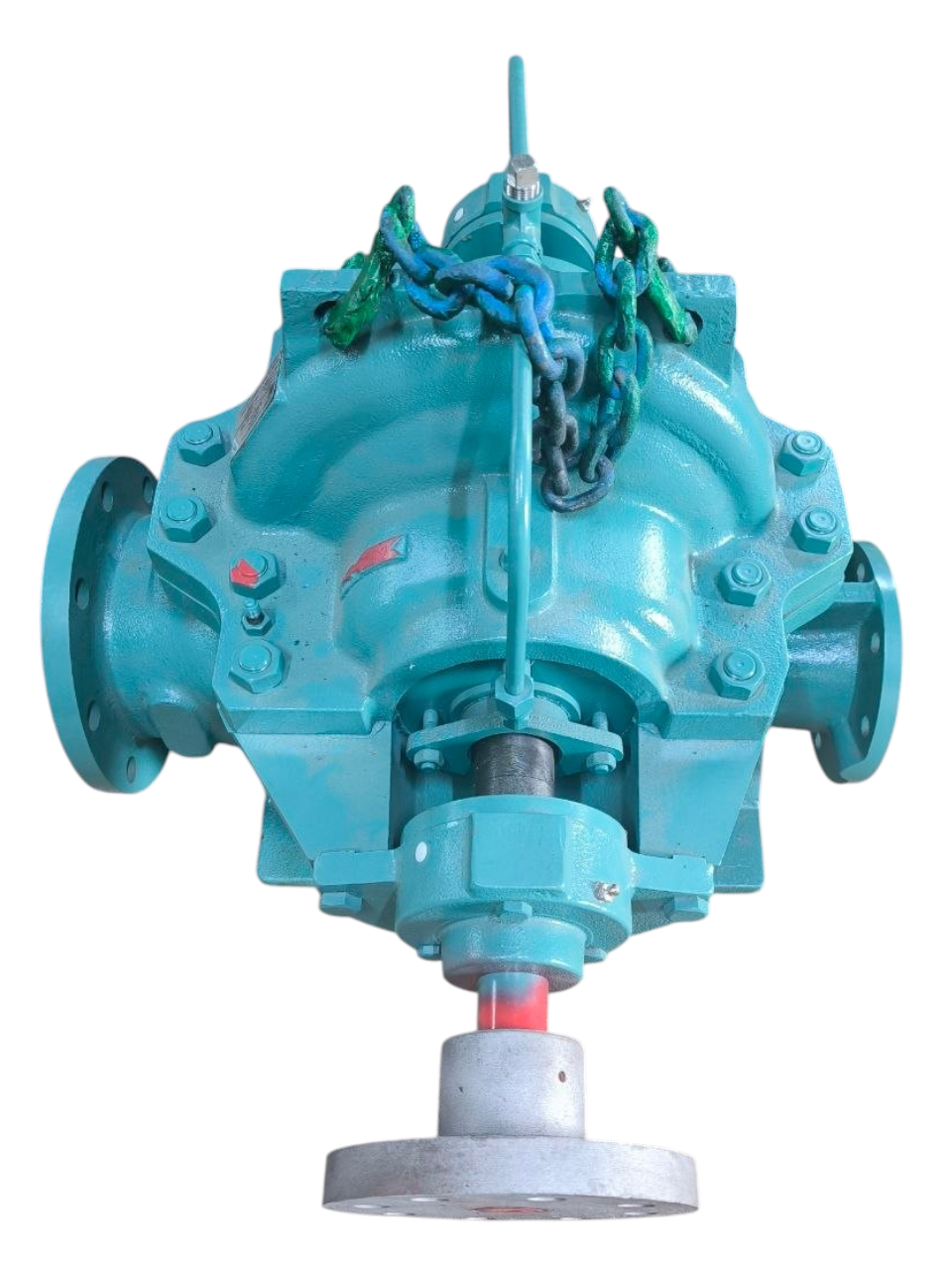

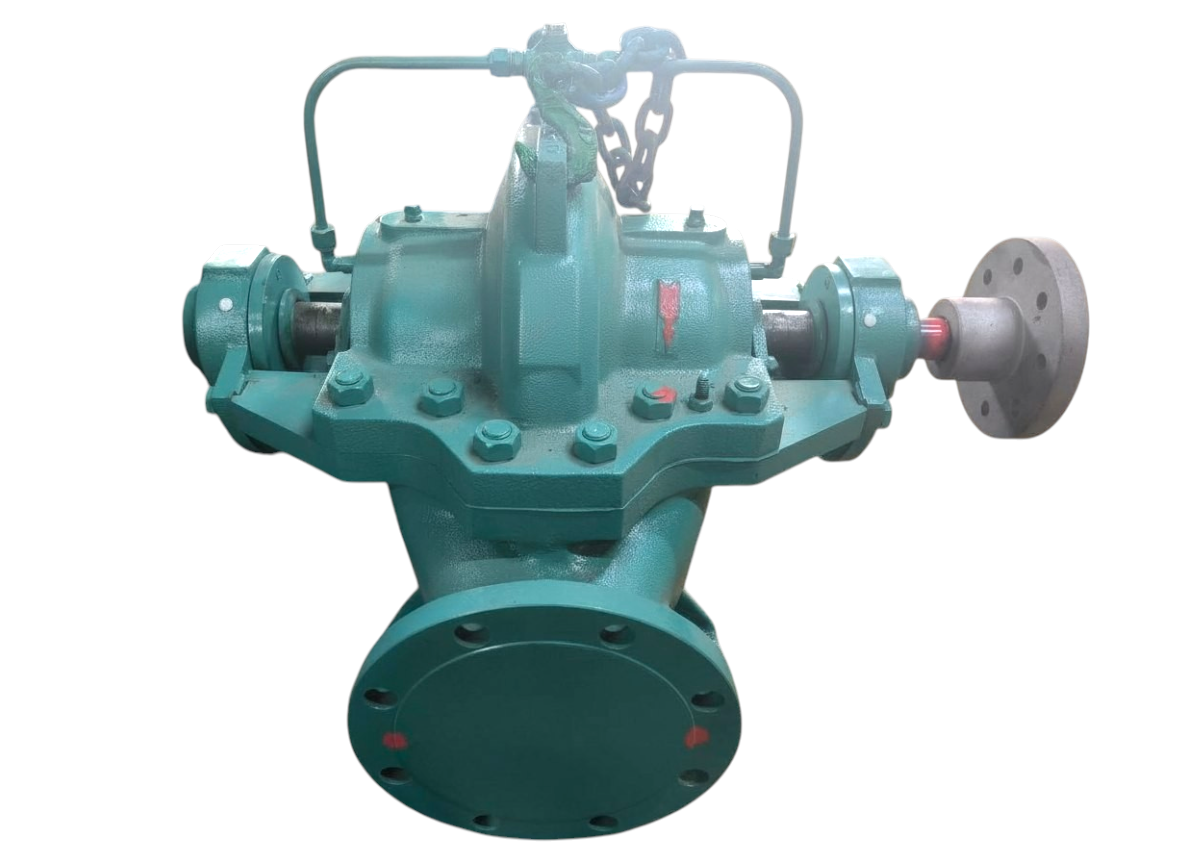

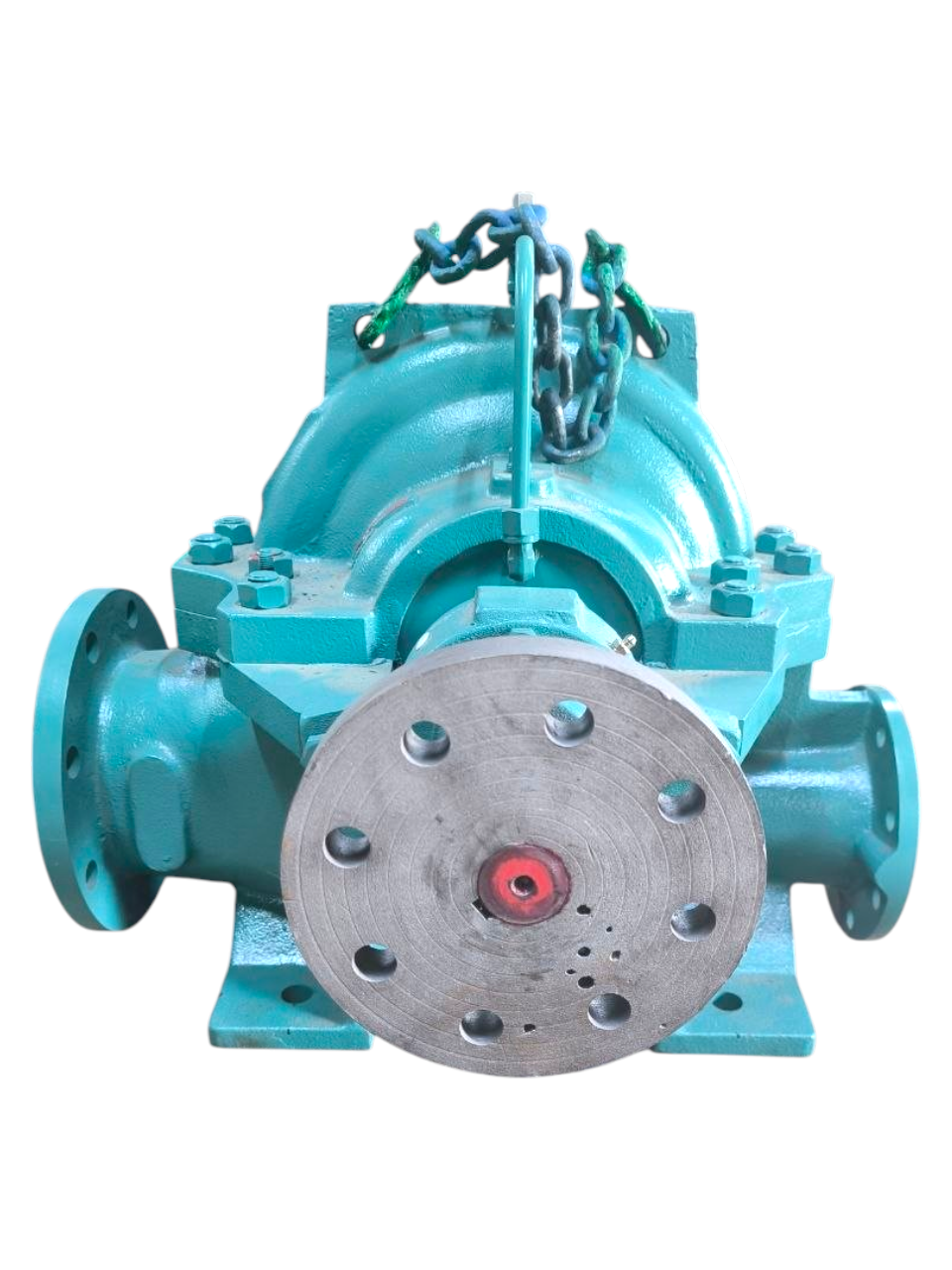

Конструктивные особенности
- Корпус: чугунный спиральный, с фланцевыми патрубками всаса и напора, горизонтальное расположение для удобства монтажа;
- Рабочее колесо: закрытого типа, из серого чугуна СЧ20 или стали, с обточкой наружного диаметра (индекс «б») для адаптации характеристик, динамическая балансировка класса G6,3;
- Вал: из легированной стали (40Х/45), консольного расположения, с упрочнёнными посадочными поверхностями и защитной втулкой в зоне уплотнения;
- Уплотнения: сальниковые или торцевые механические (по заказу), с возможностью подвода затворной жидкости;
- Подшипниковые опоры: шариковые подшипники с консистентной смазкой, с контролем температуры;
- Муфта: упругая втулочно-пальцевая, компенсирующая монтажные погрешности и гасящая вибрации;
- Модификация «б»: обточенное рабочее колесо для работы в режиме 80 м напора при сохранении высокого КПД и снижении потребляемой мощности.
Требования к монтажу и эксплуатации
- Установка на фундаментную раму или плиту с обязательным контролем соосности валов насоса и электродвигателя (допуск ≤ 0,05 мм);
- Подключение к трубопроводам через компенсаторы или гибкие вставки для исключения передачи напряжений на корпус насоса;
- Обязательная фильтрация перекачиваемой среды (размер частиц ≤ 0,2 мм, концентрация ≤ 0,05%);
- Регулярный контроль уровня и качества смазки в подшипниковых узлах;
- Периодическая вибродиагностика и контроль температуры опорных узлов;
- Контроль кавитационного запаса: обеспечение давления на всасывании не ниже требуемого значения для предотвращения кавитации;
- Проведение балансировки ротора при проведении ремонтных работ.
Область применения
- Системы промышленного и коммунального водоснабжения;
- Тепловые электростанции и котельные (подпиточные, циркуляционные насосы);
- Ирригационные станции и мелиоративные комплексы;
- Системы пожаротушения промышленных объектов;
- Нефтеперерабатывающие и химические предприятия (перекачка нейтральных сред);
- Металлургические комбинаты (системы оборотного водоснабжения);
- Объекты с требованием работы с жидкостями температурой до +95 °C.
Срок эксплуатации и техническое обслуживание
- Нормативный ресурс до капитального ремонта: 20 000–30 000 моточасов;
- Межремонтный интервал: 8 000–12 000 моточасов (при соблюдении условий эксплуатации);
- Рекомендуемые операции ТО: контроль вибрации, температуры подшипников, состояния уплотнений, уровня смазки, затяжки крепёжных соединений;
- Признаки необходимости ремонта: рост вибрации > 4,5 мм/с, повышение температуры подшипников > 80 °C, утечки через уплотнения, снижение напорно-расходных характеристик > 10%, появление посторонних шумов.
Примечание: Насос Д160-112б относится к серии одноступенчатых консольных насосов типа Д, широко применяемых в промышленности и ЖКХ. Индекс «б» обозначает модификацию с обточенным рабочим колесом, что позволяет адаптировать гидравлические характеристики под конкретные условия эксплуатации (напор 80 м вместо базового значения). Конструкция с консольным расположением вала обеспечивает удобный доступ к рабочему колесу и уплотнениям. Конкретные материалы исполнения, тип уплотнений и комплектация электродвигателем определяются при заказе в зависимости от условий эксплуатации. Точные технические характеристики, гидравлические кривые, схемы обвязки и требования к монтажу рекомендуется уточнять по заводскому паспорту или у предприятия-изготовителя. При заказе запасных частей необходимо указывать полный номер чертежа, год выпуска насоса, серийный номер агрегата и конкретную модификацию рабочего колеса (индекс «б»).
