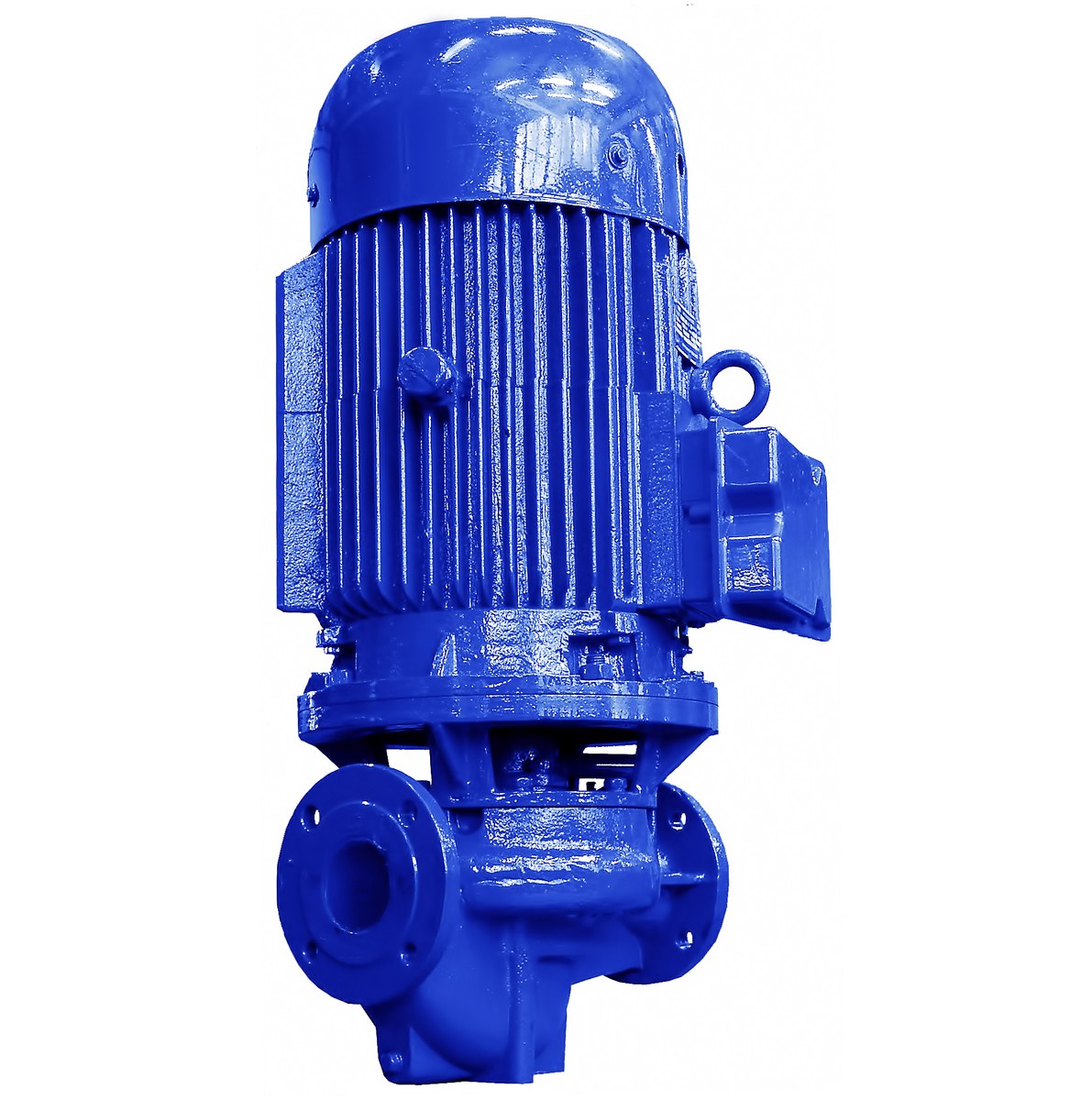

Консольный насос 1КМЛ 65-200-а

Электронасос 1КМЛ 65-200-а является модификацией базовой модели 1КМЛ 65-200 с уменьшенным рабочим колесом наружным диаметром 180 мм. Индекс «а» в маркировке указывает на первый вариант уменьшения диаметра рабочего колеса, что обеспечивает несколько меньшую подачу и напор по сравнению с базовым исполнением. Данная модель применяется в системах водоснабжения и отопления, где гидравлическое сопротивление сети не требует полного напора базовой модели, а использование двигателя меньшей мощности позволяет снизить эксплуатационные расходы.

По конструктивному исполнению насос 1КМЛ 65-200-а полностью идентичен базовой модели. Это центробежный консольный моноблочный линейный насос с патрубками Ду65 на одной оси. Корпус — чугунная отливка со спиральной камерой, опорной площадкой и сливным отверстием. Рабочее колесо закрытого типа с пространственными лопатками установлено на валу фланцевого электродвигателя АИР160S2Ж8 мощностью 15 кВт. Подшипниковые узлы двигателя воспринимают радиальную и осевую нагрузку. Уплотнение вала — сальниковое или торцовое. Для охлаждения уплотнения предусмотрена подача жидкости с расходом не более 0,01 кубического метра в час.

Насос 1КМЛ 65-200-а перекачивает техническую воду с pH от 6 до 9,5 и механическими примесями не более 0,1 процента по объёму. Температура перекачиваемой среды — от минус 10 до плюс 120 градусов Цельсия. Агрегат применяется в качестве повысительного и циркуляционного насоса в системах водоснабжения и отопления производственных и жилых помещений. Условное давление патрубков составляет 1,0 МПа. Климатическое исполнение У3.1 или Т2. Сейсмостойкость до 7 баллов.

Монтаж и эксплуатация насоса 1КМЛ 65-200-а

Выполняются в полном соответствии с требованиями руководства по эксплуатации серии 1КМЛ. Агрегат устанавливается вертикально на фундамент массой не менее четырёх масс насоса. Присоединение трубопроводов Ду65 выполняется через фланцы с допустимой непараллельностью не более 0,15 мм на 100 мм. Перед насосом обеспечивается прямой участок не менее 390 мм. Работа при закрытой задвижке на выходе — не более трёх минут. Запрещается эксплуатация без заполнения жидкостью и за пределами рабочего интервала. Средний ресурс до капитального ремонта — 40 000 часов, назначенный срок службы — 10 лет.

Характеристики

Q Подача,(м3/ч)	68
H Напор,(м)	50
Мощность,(кВт)	15
n Частота вращен,(об/мин)	2900
Температура рабочей жидкости: - min...+max,(°С)	от -10 до +120
Вес,(кг)	147
